Круглый шаблон в плоскости YZ G482-Geo

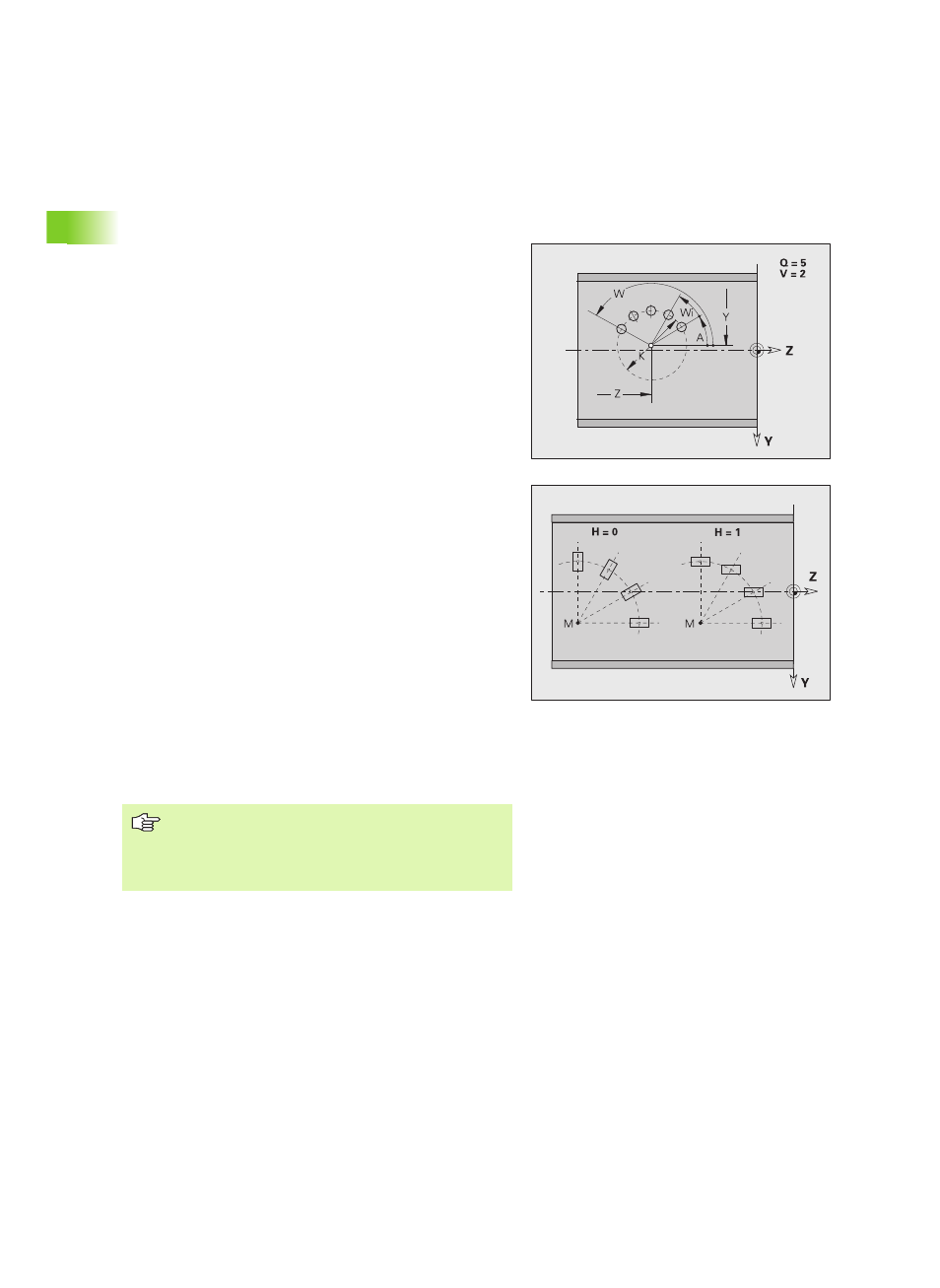

G482 определяет круглый шаблон в плоскости YZ. G482
действует на определенную в последующей записи фигуру
(G380.0,385, G387).
Параметры
Q
Количество фигур
K
Диаметр шаблона
A
Начальный угол – позиция на первой фигуре, привязка:
ось Z (по умолчанию: 0°)
W
Конечный угол – позиция на последней фигуре;
привязка: ось Z (по умолчанию: 360°)
Wi
Угол между двумя фигурами
V
Направление – ориентировка (по умолчанию: 0)
V=0, без W: деление полной окружности
V=0, с W: деление на более длинной дуге окружности
V=0, с Wi: знак перед Wi определяет направление
(Wi<0: по часовой стрелке)
V=1, с W: по часовой стрелке
V=1, с Wi: по часовой стрелке (знак Wi не имеет
значения)
V=2: с W: против часовой стрелки
V=2, с Wi: против часовой стрелки (знак Wi не имеет
значения)
Y
Центр модели
Z
Центр модели
H
Положение фигур (по умолчанию: 0)
H=0: нормальное положение, фигуры вращаются вокруг
центра окружности (вращение)
H=1: оригинальное положение, положение фигур
относительно системы координат остается одинаковым
(трансляция)
Программируйте отверстие/фигуру в последующей
записи без центра. Исключение: круглая канавка.
Цикл фрезерования (секция ОБРАБОТКА) вызывает
в последующей записи отверстие/фигуру, а не
определение шаблона.
