34

1.6 DIN PLUS:

ко

н

тур

в

пл

о

ск

о

сти

XZ

1.6 DIN PLUS: контур в

плоскости XZ

Начальная точка контура G180-Geo

G180 определяет начальную точку контура в плоскости YZ.

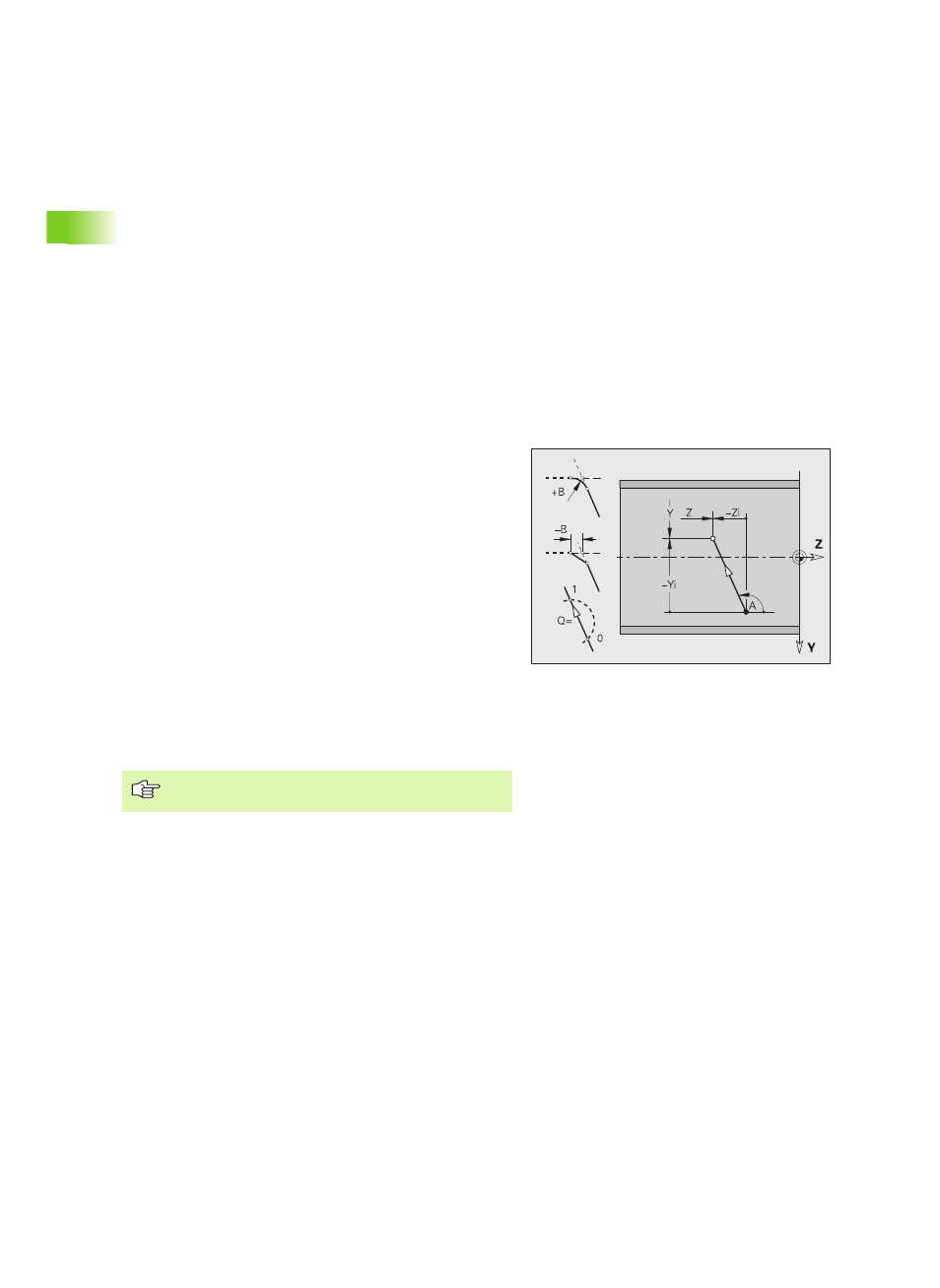

Линейный элемент G181-Geo

G181 определяет линейный элемент контура в плоскости YZ.

Параметры
Y

Начальная точка контура

Z

Начальная точка контура

Параметры
Y

Конечная точка

Z

Конечная точка

A

Угол с положительным направлением оси Z

B

Фаска/скругление. Определяет переход к следующему

элементу контура. Программируйте теоретическую

конечную точку, если вводите фаску/скругление.

„

Ввод отсутствует: плавный переход

„

B=0: не плавный переход

„

B>0: радиус скругления

„

B<0: ширина фаски

Q

Точка пересечения. Конечная точка, если отрезок

пересекает дугу окружности (по умолчанию: 0):

„

Q=0: ближняя точка пересечения

„

Q=1: дальняя точка пересечения

Программирование Y, Z: абсолютно, в приращениях,

с самоудержанием или "?"
