1.16 TURN PLUS:
ко
н
тур
ы
в
пл
о
ск
о
сти
YZ

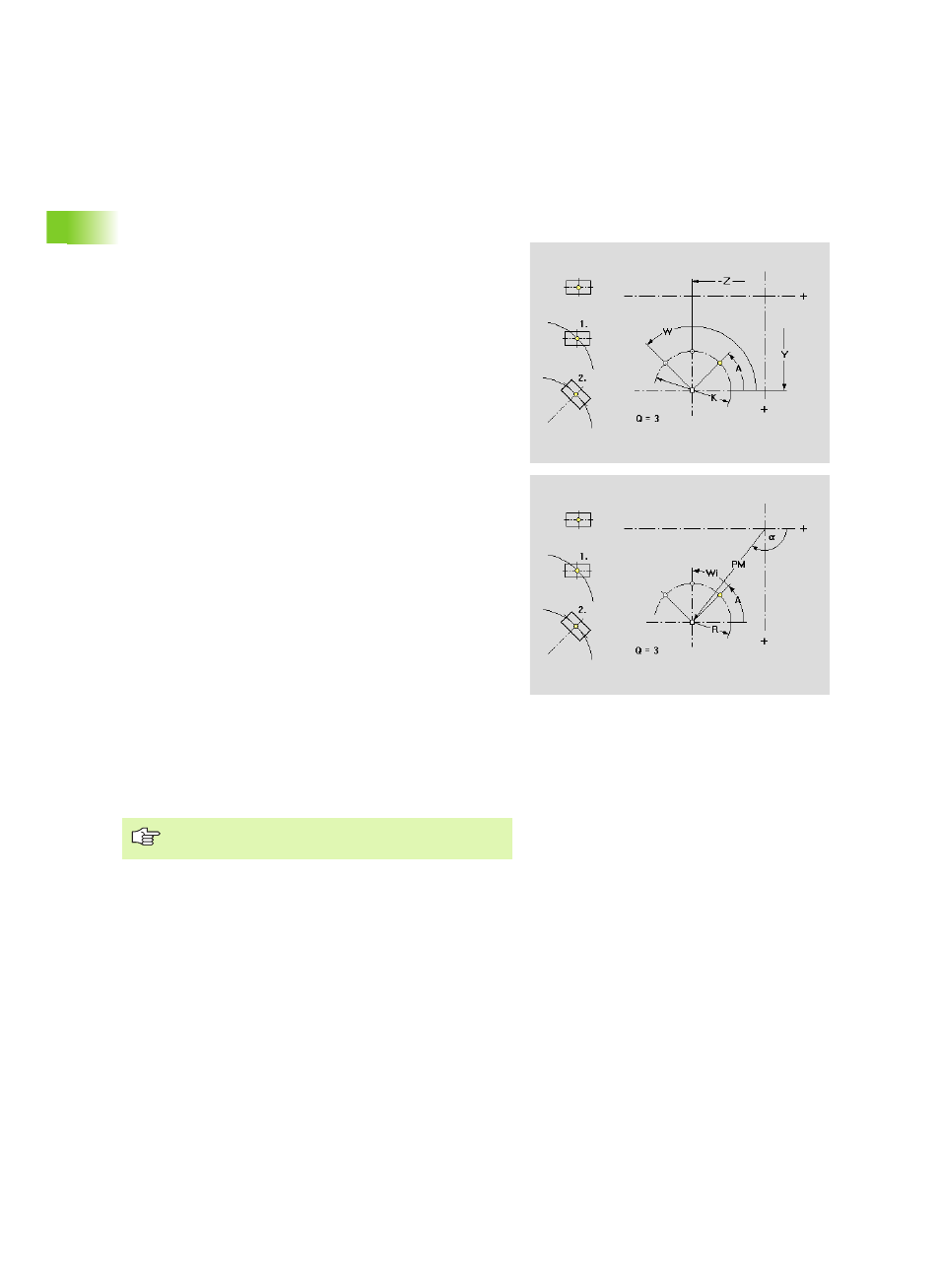

YZ-плоскость: круговой шаблон фигуры
Функция определяет круговой шаблон фигуры на плоскости YZ.
Особые случаи, начальный и конечный угол (A, W):
„ Без A и W: деление полной окружности, начиная с 0°
„ Без W: деление полной окружности
Параметры
Y
Центр шаблона в декартовых координатах
Z Центр шаблона в декартовых координатах
a Центр шаблона в полярных координатах (угол привязки:
положительное направление оси Z)
PM Центр модели в полярных координатах
Q Количество фигур
Ориентация:
„ по часовой стрелке
„ против часовой стрелки
R Радиус шаблона
K Диаметр шаблона
A Начальный угол, позиция первой фигуры (привязка:
ось Z)
W Конечный угол, позиция последней фигуры (привязка:
ось Z)
Wi Угол между двумя фигурами (знак числа значения не
имеет)
Положение фигур
„ Стандартное положение: исходная фигура вращается
вокруг центра шаблона (вращение вокруг центра
шаблона)
„ Оригинальное положение: положение исходной
фигуры сохраняется (компиляция)
Описание фигуры
Для шаблонов с круглыми канавками "центр кривизны"
прибавляется к позиции шаблона.
