Работа с осью в, 17 примеры программ – Инструкция по эксплуатации HEIDENHAIN CNC Pilot 4290 V7.1 Description of B and Y axes
Страница 118
118
1.17
Примеры
программ
Работа с осью В
Следующая NC-программа выполняет фрезерование
"поверхности" (наклонная плоскость), а затем кармана на
наклонной плоскости. Затем производится сверление внутри
кармана.
В данном примере выполняется фрезерование в наклонной
плоскости при помощи одиночных команд. Однако в определении
контура эта отдельная поверхность определена. Так можно
определить фигуры и отверстия по отношению к наклонной
плоскости. Следующее преимущество состоит в том, что

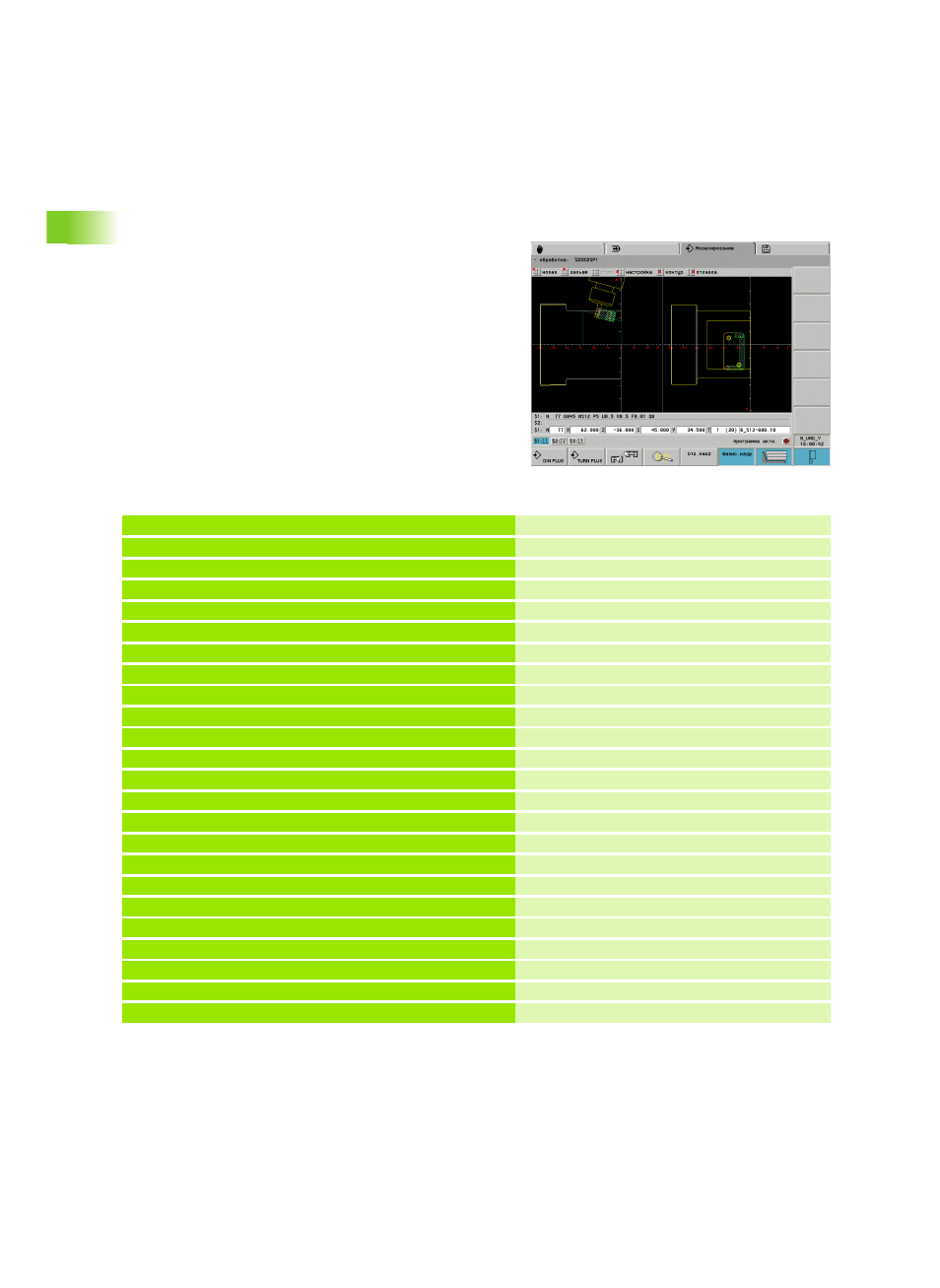

поверхность изображается при моделировании.
Пример: "B-ось [DOKBSP1.NC]"
ЗАГОЛОВОК ПРОГРАММЫ
#ДАТА 01.03.07
#МАТЕРИАЛ СТ 60-2
#СУППОРТ $1
#СИНХРО 0
ДИСКОВЫЙ МАГАЗИН
ID"B_112-80-0.8"
ID"B_512-600.10"
ID"B_322-1000.10"
ID"B_332-0500.10"
ID"372-600.10"
ID"B_522-6000.1"
ЗАГОТОВКА
N 1 G20 X120 Z120 K1
ГОТОВАЯ ДЕТАЛЬ
N 2 G0 X0 Z-118
N 3 G1 Z0
N 4 G1 X100 B-1
N 5 G1 Z-80 B2
N 6 G1 X118 B-1
N 7 G1 Z-118 B-1
N 8 G1 X0
