Декларирование магазинного инструмента
Если инструмент при выключении и новом включении системы
управления находится в рабочей зоне, его необходимо снова
задекларировать. При этом CNC PILOT использует действующие
во время выключения значения как рекомендуемые для
диалогового окна.

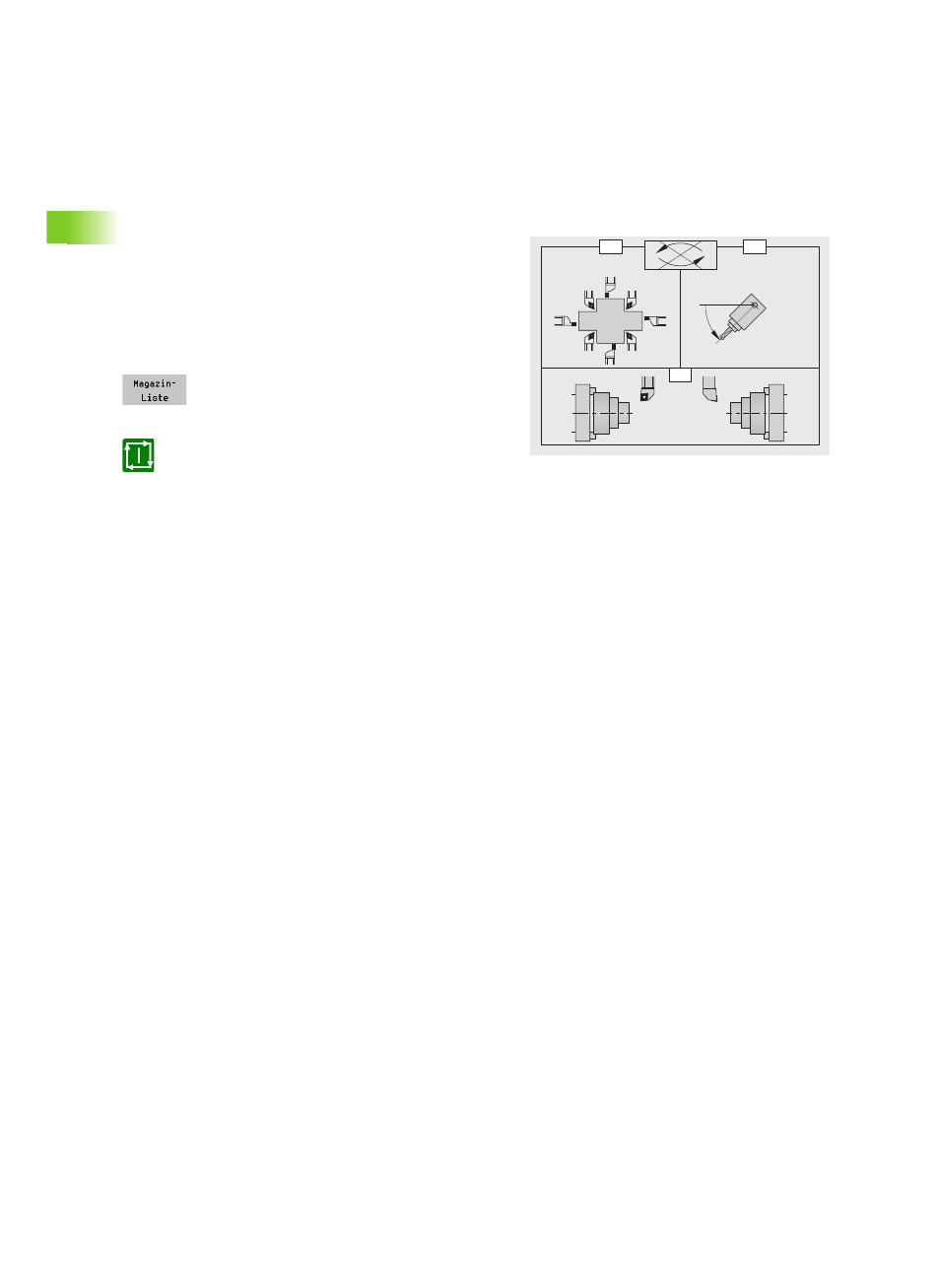

U Выберите в режиме ручного управления "T >
Магазин > Инстр.-Ручной". Система управления
откроет диалоговое окно "Магазин: Инстр.-
Ручной".
U Нажмите кнопку Softkey, задайте угол оси В,
проверьте правильность других параметров и
закройте диалоговое окно. Система управления
загрузит соответствующую NC-программу.
U Активируйте NC-программу при помощи Старт
цикла.
C=0° C=180°
B
T
M
O=
1 3
7 5
2
4
6
8
C
B O
Параметры
ID
Идентификационный номер магазинного инструмента
P Номер места в инструментном магазине
O Ориентация при работе с токарными инструментами
Положение режущей кромки инструмента (см. рисунок).
„ Положения инструментов 1, 3, 5, 7: для инструментов
для черновой и чистовой обработки и грибообразных
инструментов (нейтральные инструменты
распознаются по углу в плане)
„ Положения инструментов 2, 4, 6, 8: для нарезных и
резьбонарезающих инструментов ("левый" или
"правый" инструмент определяется в данных
инструментов)
B Угол оси В. Угол наклона оси В.
C Угол коррекции положения при работе с токарными
инструментами
„ 0°: "нормальное" положение инструмента
„ 180°: положение инструмента "над головкой"
H Колодочный тормоз
„ 0: тормоз зажимается в зависимости от параметра
инструмента ("не приводной" закрепляется;
"приводной" не закрепляется)
„ 1: тормоз зажимается
„ 2: тормоз не зажимается
