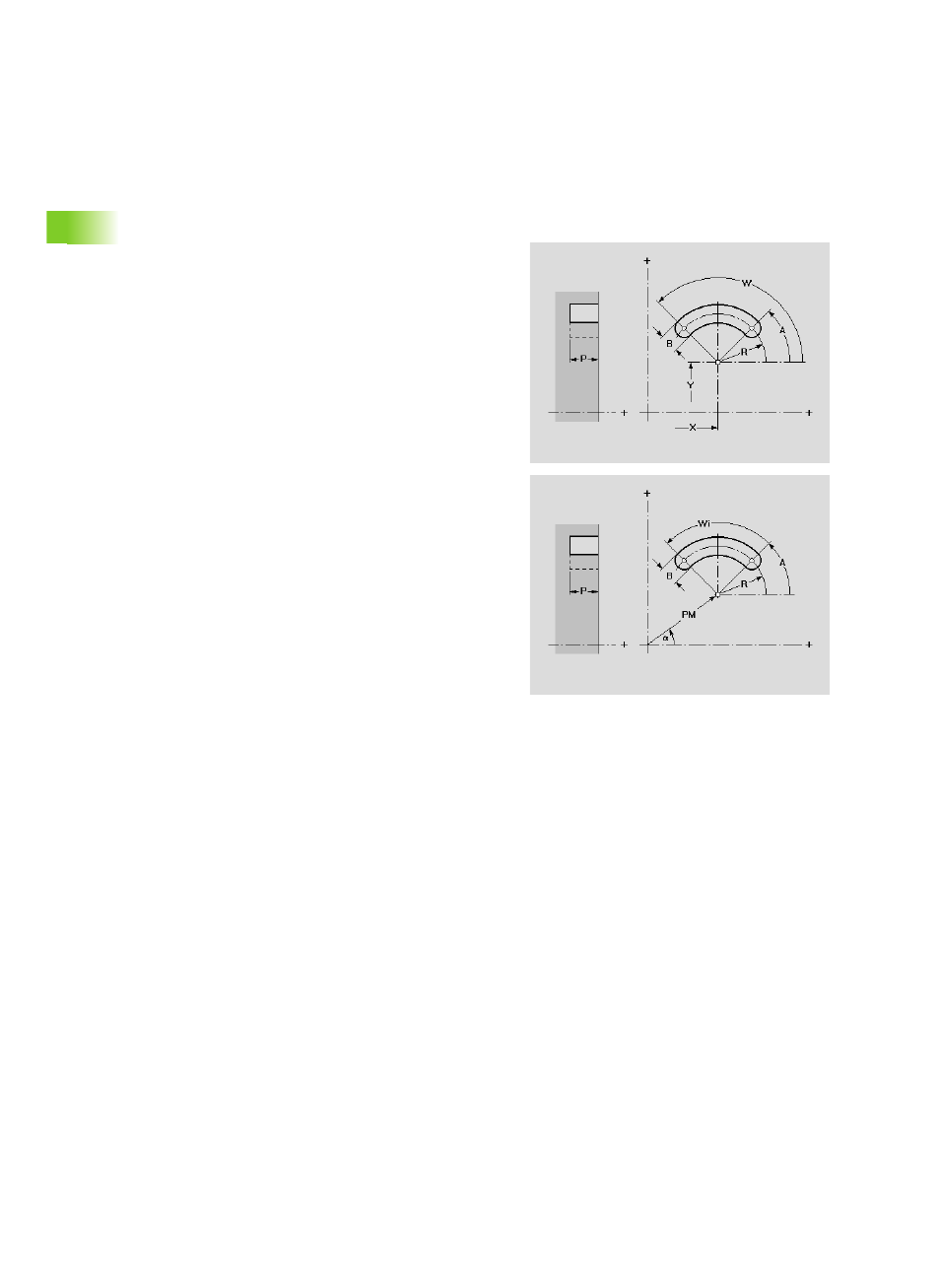

Плоскость XY: круглая канавка
Функция определяет круглую канавку в плоскости XY.
Параметры
X
Центр кривизны в декартовых координатах (размер
радиуса)
Y
Центр кривизны в декартовых координатах
PM
Центр кривизны в полярных координатах
a
Центр кривизны в полярных координатах (привязка:
положительная ось X)
A
Начальный угол канавки (привязка: ось X)
W
Конечный угол канавки (привязка: ось X)
R
Радиус изгиба (привязка: контур центра канавки)
B
Ширина канавки
P
Глубина фигуры
