114
1.17
Примеры
программ

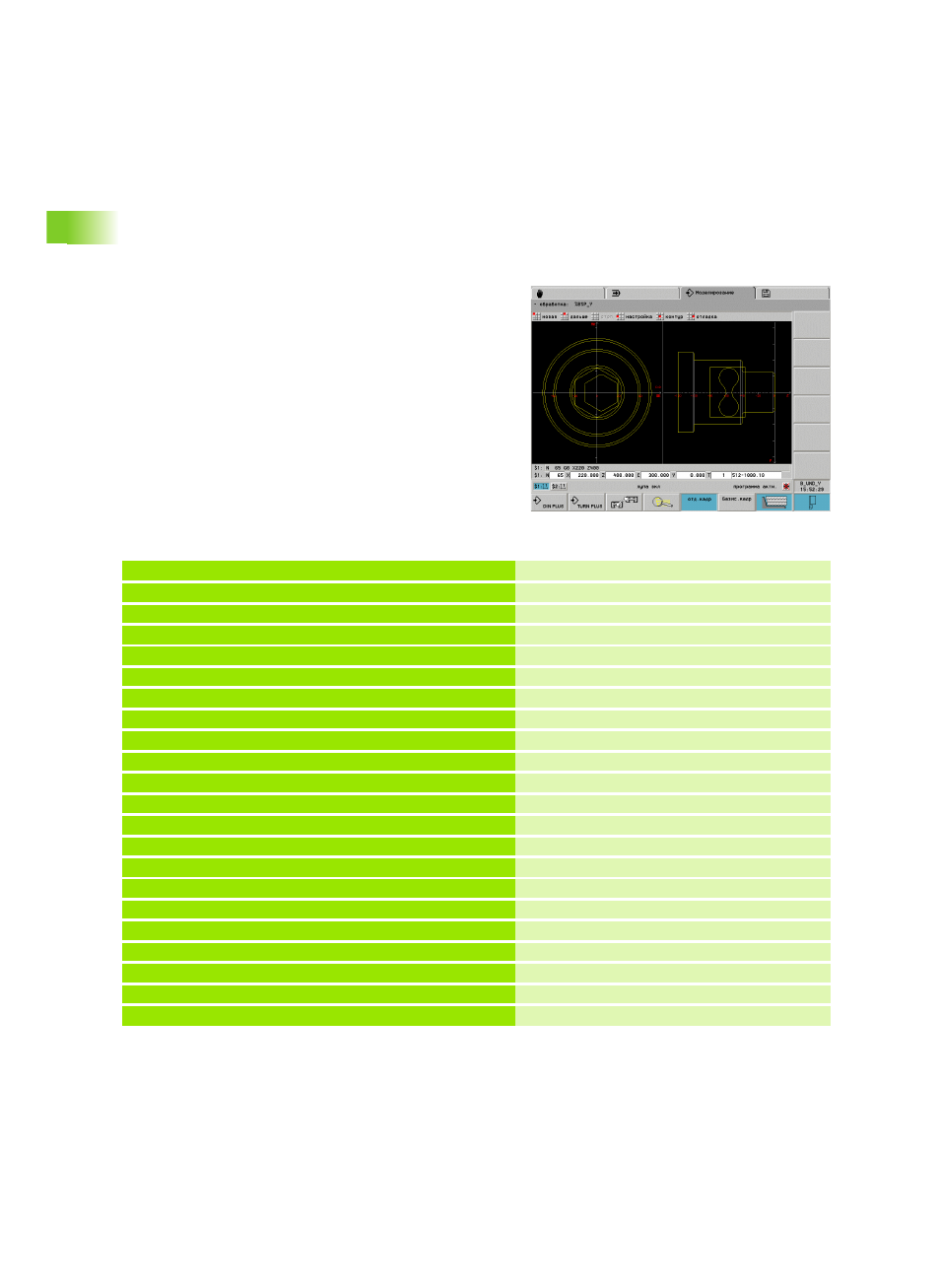

1.17 Примеры программ
Работа с осью Y
Следующая NC-программа сначала выполняет фрезерование
"поверхности многогранника" (торцевую сторону), затем
отдельную поверхность. В заключении выполняется
фрезерование кармана в форме "восьмерки" на отдельной
плоскости.
Пример: "Y-ось [BSP_Y.NC]"
ЗАГОЛОВОК ПРОГРАММЫ
#ДАТА 01.03.07
#МАТЕРИАЛ ST 60-2
#СУППОРТ $1
#СИНХРО 0
РЕВОЛЬВЕР 1
T 1 ID"512-1000.10"
T 2 ID"111-80-080.1"
T 3 ID"521-1400.10"
T 4 ID"121-55-040.1"
T 5 ID"511-1000.10"
ЗАГОТОВКА
N 1 G20 X100 Z150 K1
ГОТОВАЯ ДЕТАЛЬ
N 2 G0 X0 Z-120
N 3 G1 Z0
N 4 G1 X50 B-2
N 5 G1 Z-40 B3
N 6 G1 X80 B-2
N 7 G1 Z-100
