HEIDENHAIN CNC PILOT 4290
19
1.2
Ручное
упр
а
в
л
ение
и
рабо
та
в
ав
то
м
атиче
ск
о
м
ре
жиме

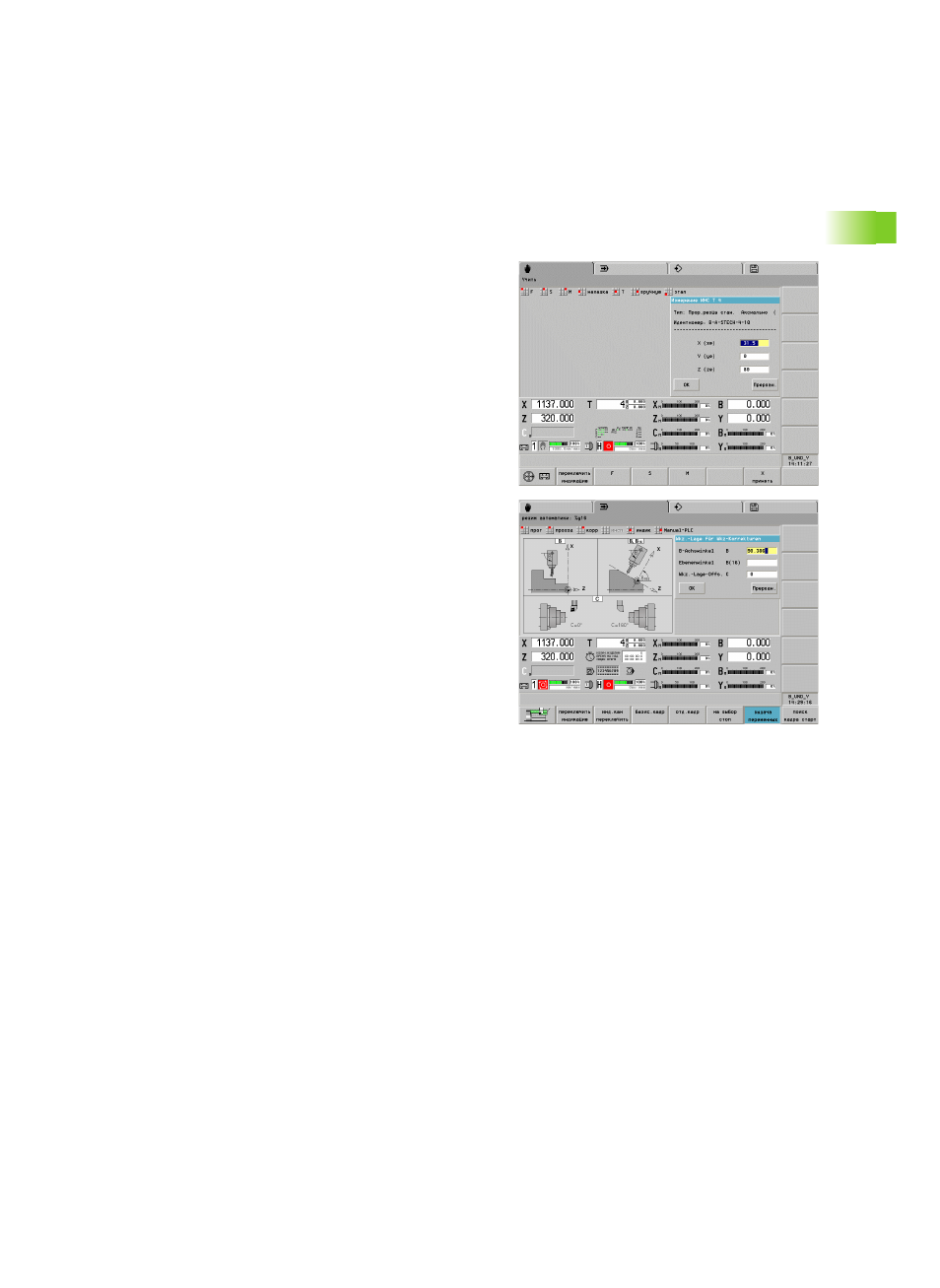

Измерение и коррекция магазинного
инструмента
Измерение инструмента: эта функция определяет длины
инструментов с актуальным углом наклона оси В и углом
положения инструмента. Эти значения также отображаются.
Дополнительно система управления пересчитывает размеры до
положения В=0 и сохраняет их в банке инструментальных данных.
U
Выберите в режиме ручного управления
"Настройка > Настройка инстр. > Измерение
инстр.". Система управления отобразит в
диалоговом окне "Измерение инстр. Т..."
действующие размеры.
U
Определите размеры инструмента, введите и
закройте диалоговое окно.
Система управления
удаляет значения коррекции
вносит размеры инструмента в банк данных
Определение значений коррекции: значения коррекции
определяются или отображаются вместе с текущим углом
наклона оси В и углом положения инструмента. Система
управления пересчитает размеры до положения В=0 и сохраняет
их в банке данных инструментов.
U
Выберите в режиме ручного управления
"Настройка > Настройка инстр. > Коррекция
инстр.". Система управления покажет в
диалоговом окне "Касание инструментом"
действующие, относящиеся к позиции В=0
коррекционные значения.
U
Определите коррекционные значения и закройте
диалоговое окно
Система управления принимает коррекционные значения.
