10
1.1
Основные
по
л
о
ж
е
ния
Мультиинструмент для оси B
Если на одном держателе монтируется нескольких инструментов,
то такой инструмент называется "Мультиинструментом". В
мультиинструменте каждый резец (каждый инструмент) имеет
свой собственный идентификационный номер и описание.

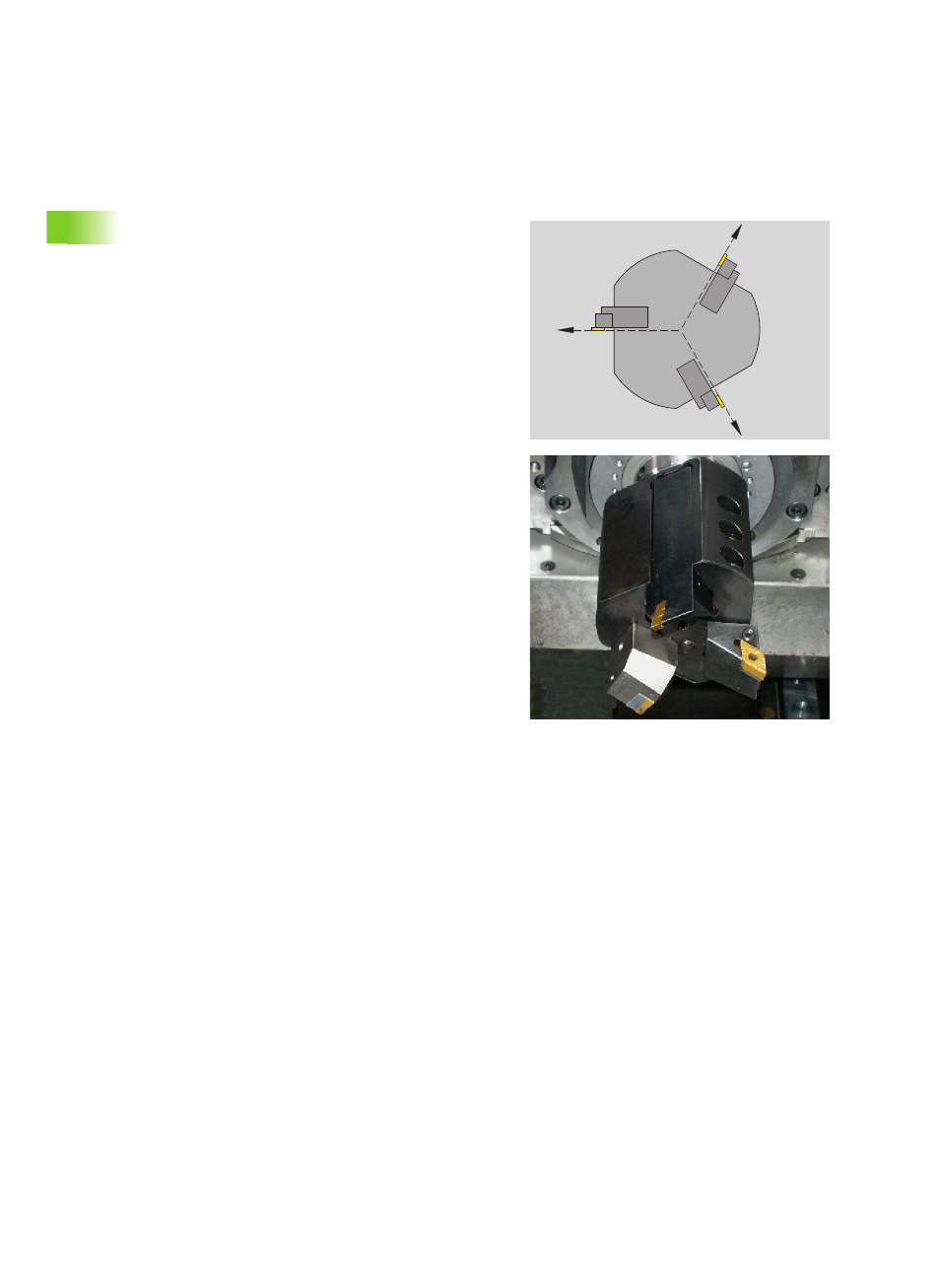

Угол положения, обозначенный на рисунке как "C", содержится в
инструментальных данных. При активации какого-либо резца
(инструмента) мультиинструмента CNC PILOT, используя угол
положения, поворачивает мультиинструмент в требуемое
положение. К углу положения из подпрограммы смены
инструмента добавляется угол коррекции положения. Таким
образом можно использовать инструмент в "нормальном
положении" или "над головкой".
На фотографии показан мультиинструмент с тремя резцами.
Магазин инструментов
CNC PILOT может работать с магазином инструментов с
распределенными местами, рассчитанным на установку до 99
инструментов. Магазином с распределенными местами
называется магазин, в котором каждому инструменту в магазине
выделяется определенное место. Оператор станка определяет
это место при настройке магазина.
Реестр магазина отражает актуальную комплектацию магазина
инструментов. Инструменты регистрируются в этом реестре
вместе с их идентификационнными номерами.
Программирование инструментов: инструменты магазина
предусмотрены для оси В. Для смены инструмента или его
позиционирования используется G714.
Альтернативно при помощи отдельных команд (G0, G15 и т.д.)
можно запрограммировать поворот оси В и вращение
инструмента до угла положения. Однако при этом требуется
описание положения инструмента посредством G712.
C0
C120
C240
