1.5 DIN PLUS:
траект
ории
в
пл
о
ск
о
сти
XY

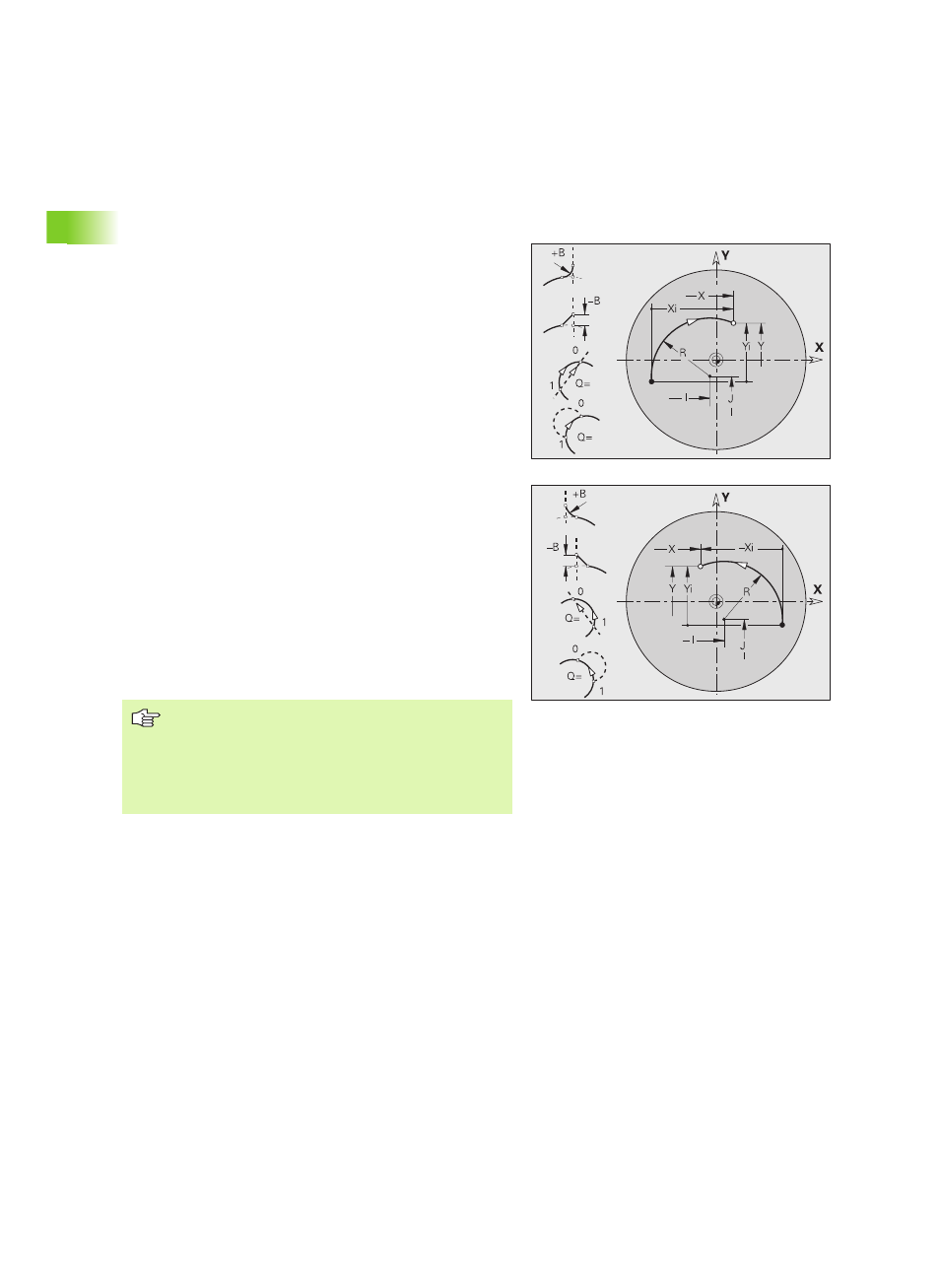

Дуга окружности G172/G173
G172/G173 определяет дугу окружности контура в плоскости XY.
Направление вращения: см. вспомогательный рисунок
Параметры
X
Конечная точка (размер радиуса)
Y
Конечная точка
I
Центр в направлении Х (размер радиуса)
J
Центр в направлении Y
R
Радиус
B
Фаска/скругление. Определяет переход к следующему
элементу контура. Программируйте теоретическую
конечную точку, если вводите фаску/скругление.
Ввод отсутствует: плавный переход
B=0: не плавный переход
B>0: радиус скругления
B<0: ширина фаски
Q
Точка пересечения. Конечная точка, если отрезок
пересекает дугу окружности (по умолчанию: 0):
При переходе на отрезок действительно:
Q=0: ближняя точка пересечения
Q=1: дальняя точка пересечения
При переходе на дугу окружности действительно:
Q=0: дальняя точка пересечения
Q=1: ближняя точка пересечения
Программирование
X, Y: абсолютно, в приращениях, с самоудержанием
или "?"
I, J: абсолютно или в приращениях
Конечная точка не должна совпадать с начальной
точкой (неполная окружность).
