HEIDENHAIN CNC PILOT 4290
63
1.1
1 DIN PLUS (
ос
ь
Y):
цик
л
ы
фрез
еров
ания

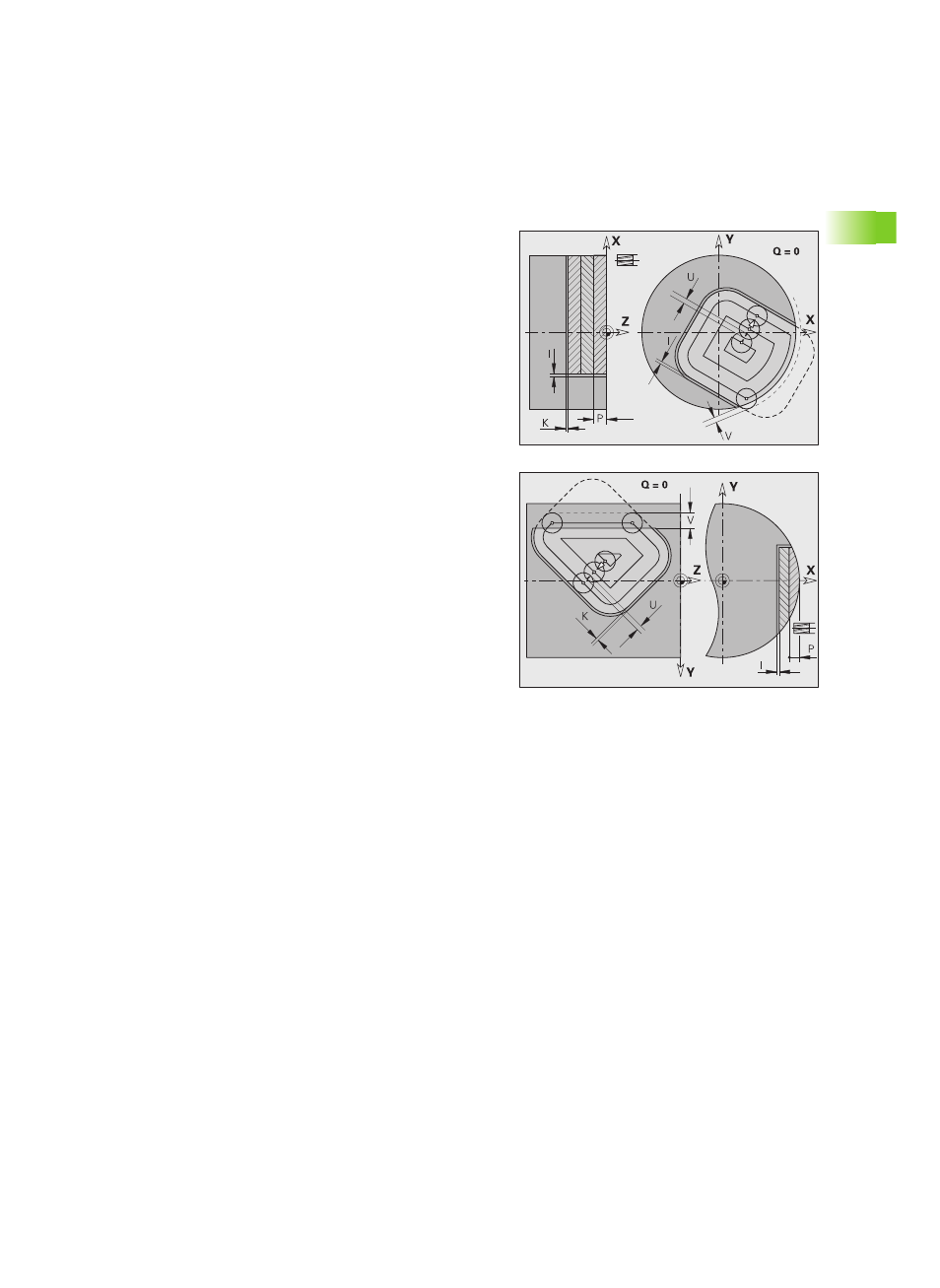

G845 (ось Y) – фрезерование
На направление фрезерования можно повлиять при помощи
параметров "Направление фрезерования H", "Направление
обработки Q" и направления вращения фрезы (см. таблицу G845
в руководстве пользователя). Программируйте только
приведенные в следующей таблице параметры.
Смотри также:
G845 – Основы: Страница 61
G845 – определение положений предварительного сверления:
Страница 62
Параметры – Фрезерование
NS
Номер кадра – ссылка на описание контура
P
(Mаксимальная) глубина фрезерования (подача на
врезание в плоскости фрезерования)
I
Припуск в направлении X
K
Припуск в направлении Z
U
(Минимальный) коэффициент перекрытия (по
умолчанию: 0,5)
Перекрытие = U*Диаметр фрезы
V
Коэффициент переполнения. Определяет значение, на
которое фреза превышает внешний радиус (по
умолчанию: 0,5):
0: полностью выполнено фрезерование по
определенной траектории
0 < V <= 1: Переполнение = V*Диаметр фрезы
H
Направление фрезерования (по умолчанию: 0)
H=0: встречное
H=1: попутное
F
Подача для врезания на глубину (по умолчанию: активная
подача)
Начиная с версии ПО 625 952-05: при маятниковом или
спиральном врезании F используется в качестве подачи
обработки.
E
Уменьшенная подача для круговых элементов (по
умолчанию: активная подача)
J
Плоскость возврата (по умолчанию: назад в исходное
положение)
Плоскость XY: позиция отвода в направлении Z
Плоскость YZ: позиция отвода в направлении X
(диаметральный размер)
Q
Направление обработки (по умолчанию: 0)
Q=0: изнутри наружу
Q=1: снаружи внутрь
