HEIDENHAIN CNC PILOT 4290 17
1.2
Ручное
упр
а
в
л
ение
и
рабо
та
в
ав
то
м
атиче
ск
о
м
ре
жиме
CNC PILOT
„ перемещается в точку смены инструмента
„ наклоняет ось B
„ поворачивает инструмент в "нормальное" положение или в
положение "над головкой" (угол коррекции положения С)
„ рассчитывает инструментальные данные с учетом "ориентации
О", положения оси В и угла положения
„ настраивает колодочный тормоз
Удаление магазинных инструментов
Функция "Удаление инструмента" обеспечивает возвращение
инструмента из рабочей зоны обратно в магазин. В заключении
держатель инструмента перемещается в точку смены
инструмента и поворачивает ось В до заданного угла.
U Выберите в режиме ручного управления "T > Магазин >
Удаление инстр.". Система управления откроет диалоговое
окно "Магазин: Удаление инстр.".
U Введите параметры "Угол В оси В" и закройте диалоговое окно.
Система управления загрузит соответствующую NC-программу.
U Активируйте NC-программу при помощи старта
цикла
CNC PILOT
„ переносит инструмент в магазин
„ перемещается в точку смены инструмента
„ наклоняет ось B
„ При выключении системы управления информация
об инструменте в устройстве крепления стирается.
HEIDENHAIN рекомендует перед выключением
удалять магазинные инструменты из рабочей зоны.
„ При обслуживании и индикации учитывайте, что эта
функция выполняется посредством NC-программы.
Активируйте NC-программу при помощи старта
цикла.
B
T 0
M

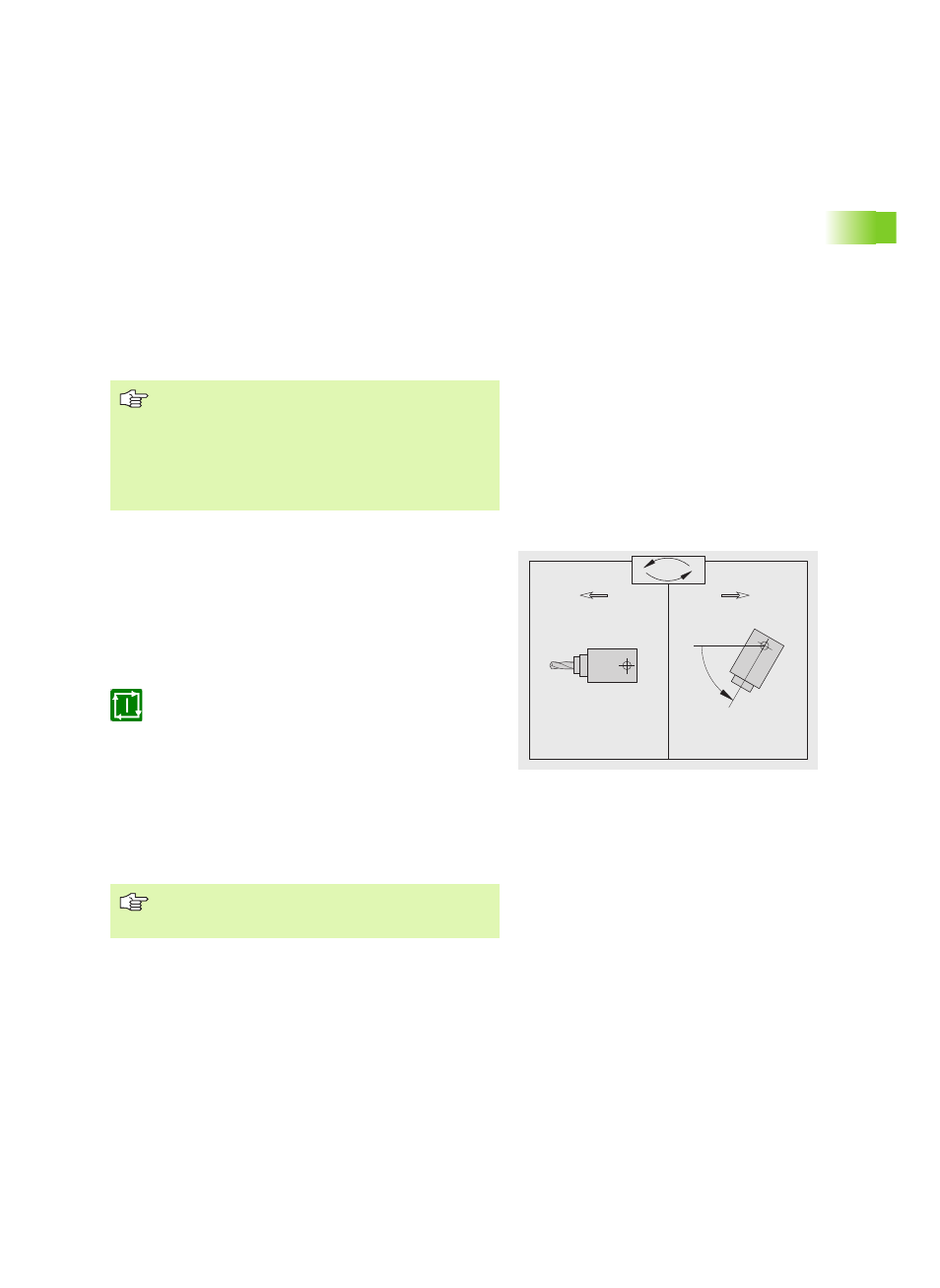

Параметр
B
Угол оси В. Угол наклона оси В.
При обслуживании и индикации учитывайте, что эта
функция выполняется посредством NC-программы.
Активируйте NC-программу при помощи старта цикла.
