HEIDENHAIN CNC PILOT 4290
57
1.1
1 DIN PLUS (
ос
ь
Y):
цик
л
ы
фрез
еров
ания

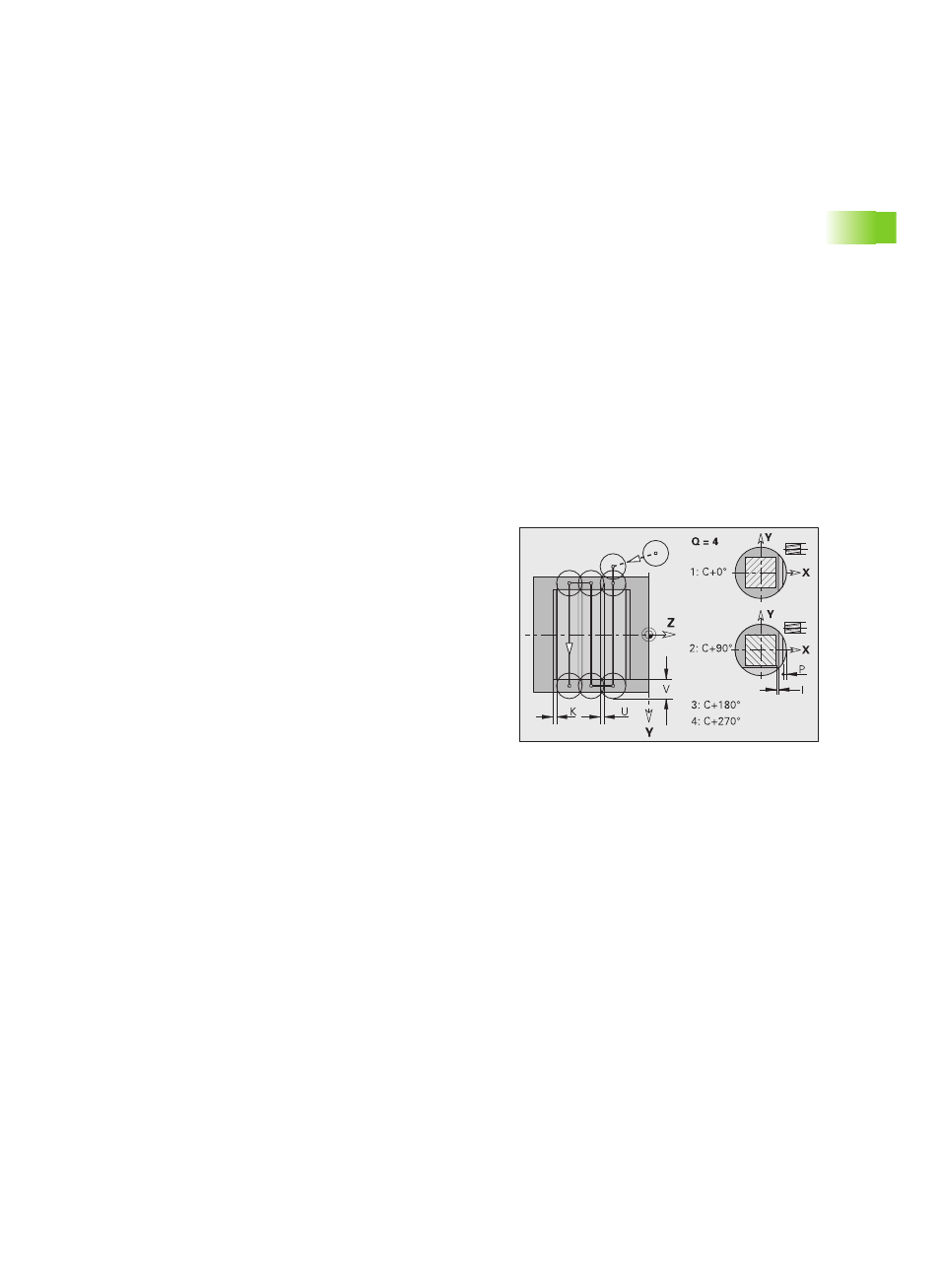

Фрезерование многогранника, черновая
обработка G843
G843 выполняет черновую обработку поверхностей
многогранника, определяемых по G477-Geo (плоскость XY) или
G487-Geo (плоскость YZ). Цикл фрезерования выполняется
снаружи внутрь. Подача производится вне материала.
Ход цикла
1 Стартовая позиция (X, Y, Z, C) – позиция перед циклом
2 Расчет распределения проходов (подача в плоскости
фрезерования, подача в глубину фрезерования)
3 Перемещение на безопасное расстояние и подвод на первую
глубину фрезерования
4 Фрезерование плоскости
5 Отвод на безопасное расстояние, перемещение и подача на
первую глубину фрезерования
6 Повтор пунктов 4...5, пока не закончится фрезерование всей
поверхности
7 Возвращение в соответствии с "Плоскость возврата J" в
обратное положение
Параметры
NS
Номер кадра – ссылка на описание контура
P
(Mаксимальная) глубина фрезерования (подача на
врезание в плоскости фрезерования)
I
Припуск в направлении X
K
Припуск в направлении Z
U
(Минимальный) коэффициент перекрытия.
Устанавливает перекрытие траекторий фрезерования (по
умолчанию: 0,5).
Перекрытие = U*Диаметр фрезы
V
Коэффициент переполнения. Определяет значение, на
которое фреза превосходит внешний радиус (по
умолчанию: 0,5).
Переполнение = V*Диаметр фрезы
F
Подача для врезания на глубину (по умолчанию: активная
подача)
J
Плоскость возврата (по умолчанию: назад в исходное
положение)
Плоскость XY: позиция отвода в направлении Z
Плоскость YZ: позиция отвода в направлении X
(диаметральный размер)
