42
1.7 DIN PLUS:
пл
о
с
ко
сти
обрабо
тки
1.7 DIN PLUS: плоскости
обработки

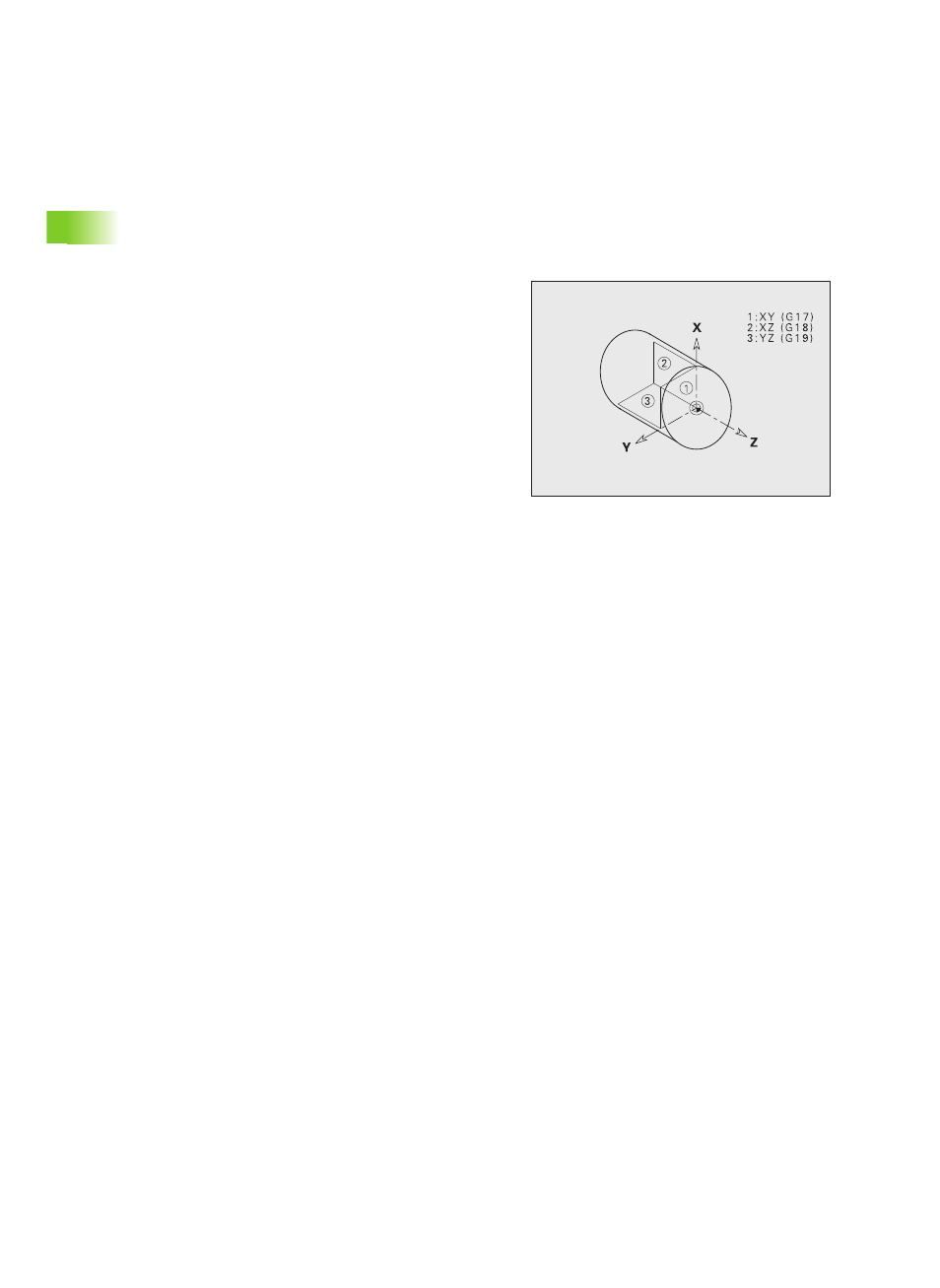

Определите плоскость обработки при программировании
сверления или фрезерования по оси Y.
Без запрограммированной плоскости обработки CNC PILOT
исходит из токарной или фрезерной обработки по оси С (G18
плоскость XZ ).
Начиная с версии ПО 625 952-05: в конце программы обработки
(M30, M99) плоскость обработки снова устанавливается на G18.
Плоскость XY G17 (торцевая или задняя сторона)
Обработка в циклах фрезерования производится в плоскости XY,
а подача в циклах фрезерования и сверления в направлении Z.
Плоскость XZ G18 (токарная обработка)
В плоскости XZ выполняется "обычная токарная обработка", а
также сверление и фрезерование по оси С.
G19 ПлоскостьYZ (вид сверху/боковая поверхность)
Обработка в циклах фрезерования производится в плоскости YZ,
а подача в циклах фрезерования и сверления в направлении X.
