96
1.15 TURN PLUS:
ко
н
тур
ы
в
пл
о
ск
о
сти
XY

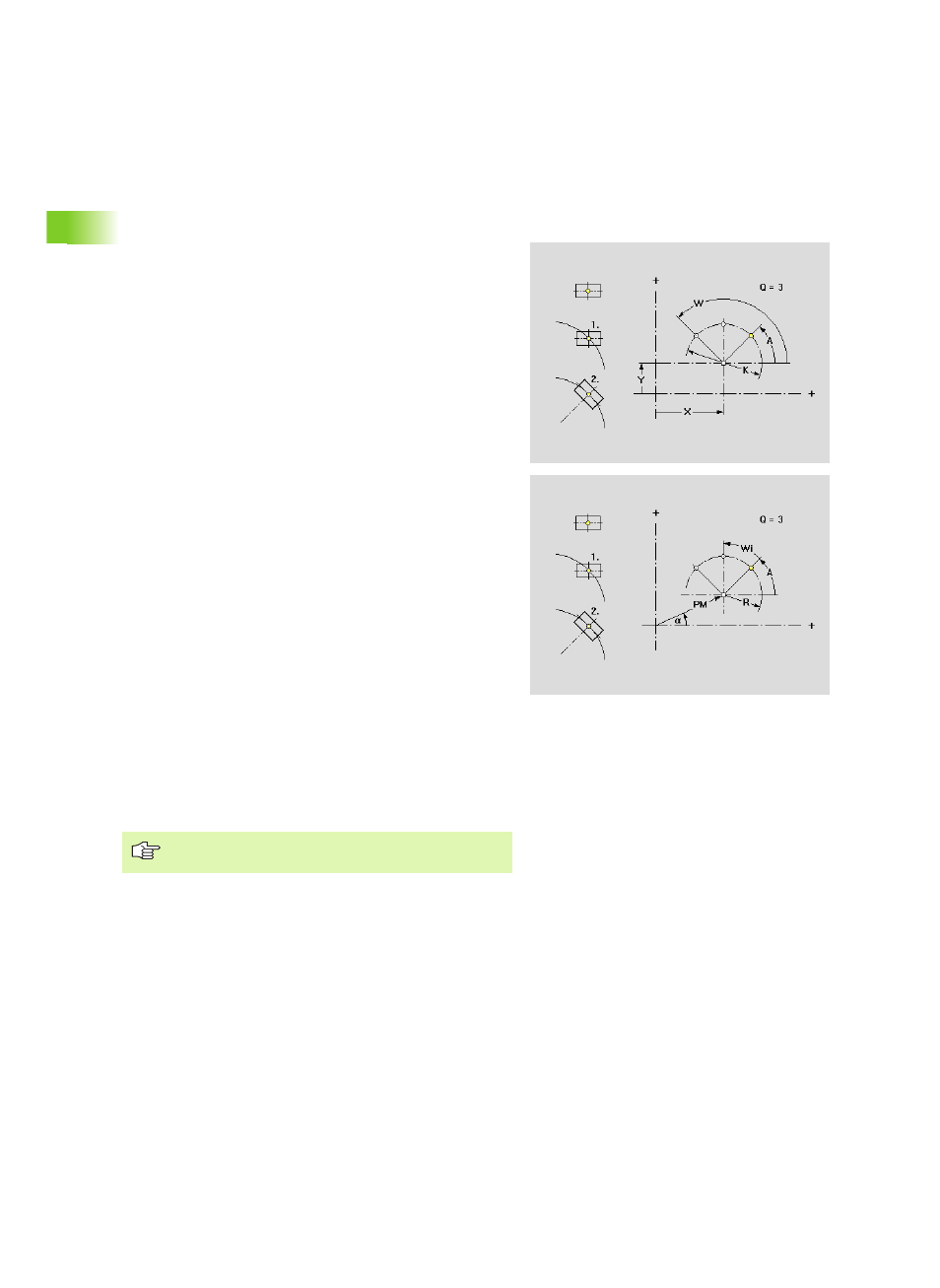

XY-плоскость: круговой шаблон фигуры
Функция определяет круговой шаблон фигуры на плоскости XY.
Особые случаи, начальный и конечный угол (A, W):
Без A и W: деление полной окружности, начиная с 0°
Без W: деление полной окружности
Параметры
X
Центр шаблона в декартовых координатах (размер
радиуса)
Y
Центр шаблона в декартовых координатах
a
Центр шаблона в полярных координатах (привязка угла:
положительное направление оси X)
PM
Центр модели в полярных координатах
Q
Количество фигур
Ориентация:
по часовой стрелке
против часовой стрелки
R
Радиус шаблона
K
Диаметр шаблона
A
Начальный угол, позиция первой фигуры (привязка: ось
X)
W
Конечный угол, позиция последней фигуры (привязка:
ось Х)
Wi
Угол между двумя фигурами (знак числа значения не
имеет)
Положение фигур
Стандартное положение: исходная фигура вращается
вокруг центра шаблона (вращение вокруг центра
шаблона)
Оригинальное положение: положение исходной
фигуры сохраняется (трансляция)
Описание фигуры
Для шаблонов с круглыми канавками "центр кривизны"
прибавляется к позиции шаблона.
