HEIDENHAIN CNC PILOT 4290 21
1.3
Ук
а
за
н
и
я
по
прог
ра
ммиров
анию
1.3 Указания по
программированию

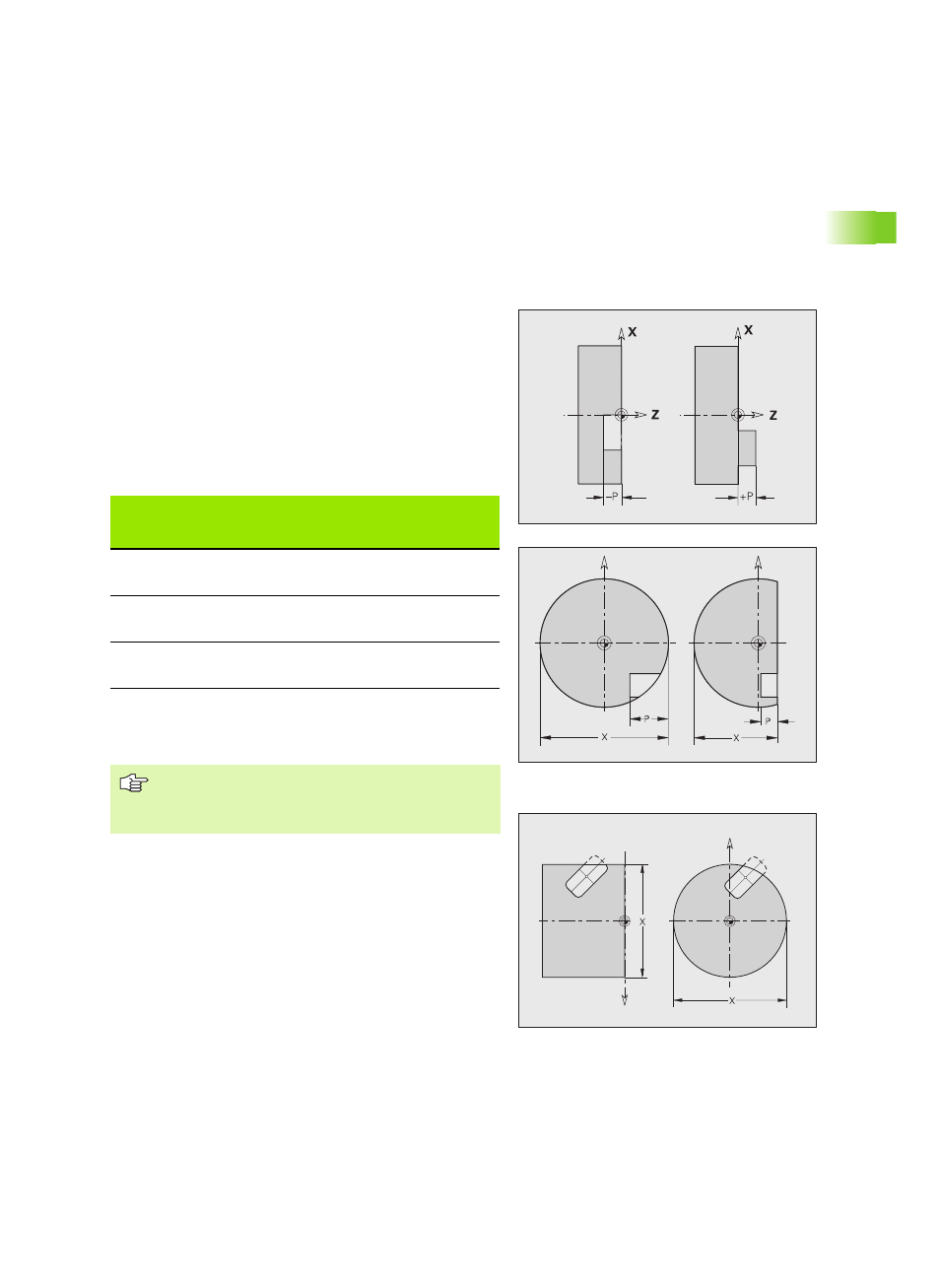

Положение контуров фрезерования
Плоскость отсчета или отсчетный диаметр определяются в
секционном коде. Глубина и положение траектории
фрезерования (карман, остров) устанавливаются в определении
траектории как указано ниже:
„ глубиной P в заранее запрограммированной G308
„ альтернативно для фигур: параметры цикла глубина P
Знак числа "P" определяет положение траектории
фрезерования:
„ P<0: карман
„ P>0: остров
„ X: Отсчетный диаметр из секционного кода
„ Z: Плоскость отсчета из секционного кода
„ P: Глубина из G308 или из описания фигур
Ограничение резания
Если части траектории фрезерования находятся вне траектории
обточки, ограничьте обрабатываемую поверхность диаметром
поверхности X / отсчетным диаметром X (параметры
секционного кода или определения фигур).
Ограничение резания действует также при фрезеровании в
наклоненных плоскостях.
Положение траектории фрезерования
Отрезок P Поверхность
Дно
фрезерования
ТОРЕЦ P<0
P>0
Z
Z+P
Z+P
Z
ОБРАТНАЯ
СТОРОНА
P<0
P>0
Z
Z–P
Z–P
Z
БОКОВАЯ
ПОВЕРХНОСТЬ
P<0
P>0
X
X+(P*2)
X+(P*2)
X
В циклах фрезерования поверхности выполняется
фрезерование плоскости, описанной в определении
траектории. Острова в пределах данной плоскости не
учитываются.
