1.4 DIN PLUS:
секционные
код
ы
Секция БОКОВАЯ ПОВЕРХНОСТЬ_Y
Секционный код обозначает плоскость YZ (G19) и определяет
наклоненную плоскость у станков с осью В.
Без оси В: отсчетный диаметр определяет положение
траектории в направлении Х, угол оси С, положение на заготовке.

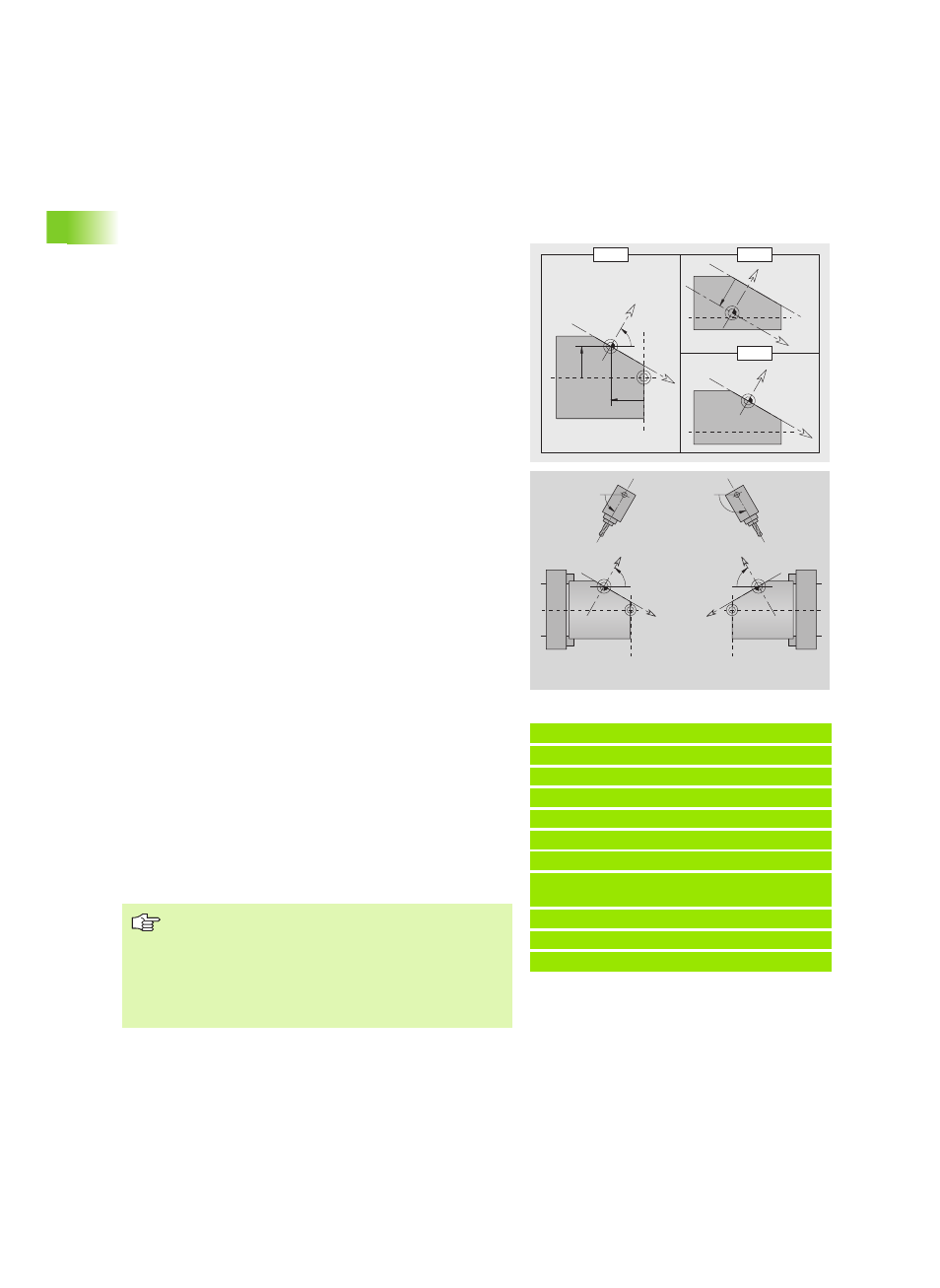

С осью В (см. рисунки): БОКОВАЯ ПОВЕРХНОСТЬ_Y
дополнительно выполняет следующие преобразования и
вращения для наклоненной плоскости:
Перемещает систему координат в положение I, K
Поворачивает систему координат на угол В; начальная
точка: I, K
Н=0: перемещение системы координат на -I. Система координат
смещается "назад".
Система кординат смещается "назад": CNC PILOT вычисляет
отсчетный диаметр для ограничения резания. Дополнительно он
служит эталоном для глубины, которая программируется для
траекторий фрезерования и отверстий.
Поскольку отсчетный диаметр привязан к текущей нулевой точке,
при работе в наклонной плоскости рекомендуется перемещать
повернутую систему координат на значение –I "назад". Если
ограничение резания не требуется, к примеру, при сверлениии,
перемещение системы координат (H=1) может быть отключено и
установлен отсчетный диаметр=0.
Przykład: "БОКОВАЯ ПОВЕРХНОСТЬ_Y"
ЗАГОЛОВОК ПРОГРАММЫ
...
ТРАЕКТОРИЯ Q1 X0 Z600
ЗАГОТОВКА
...
ГОТОВАЯ ДЕТАЛЬ
...
БОКОВАЯ ПОВЕРХНОСТЬ_Y X118 C0 B130 I59
K0
...
ОБРАБОТКА
...
X
H=0
B, I, K
K
I
Z
B
H=1
I
Z
B
X
Z
B
X
Параметры
X
Отсчетный диаметр
C
Угол оси С задает положение шпинделя
Параметры
X
Опорный диаметр
C
Угол оси С задает положение шпинделя
B
Угол плоскостей: положительное направление оси Z
I
Плоскость отсчета в направлении Х (размер радиуса)
K
Плоскость отсчета в направлении Z
H
Автоматическое смещение системы координат (по
умолчанию: 0)
0: повернутая система координат смещается на -I
1: система координат не смещается.
Обратите внимание:
В наклоненной системе координат Х является осью
подачи. Координаты Х задаются как координаты
диаметра.
Зеркальное отражение системы координат не
оказывает влияния на ось отсчета угла наклона
("угол оси В" в G714),
