HEIDENHAIN CNC PILOT 4290
41
1.6 DIN PLUS:
ко
н
тур
в
пл
о
ск
о
сти
XZ

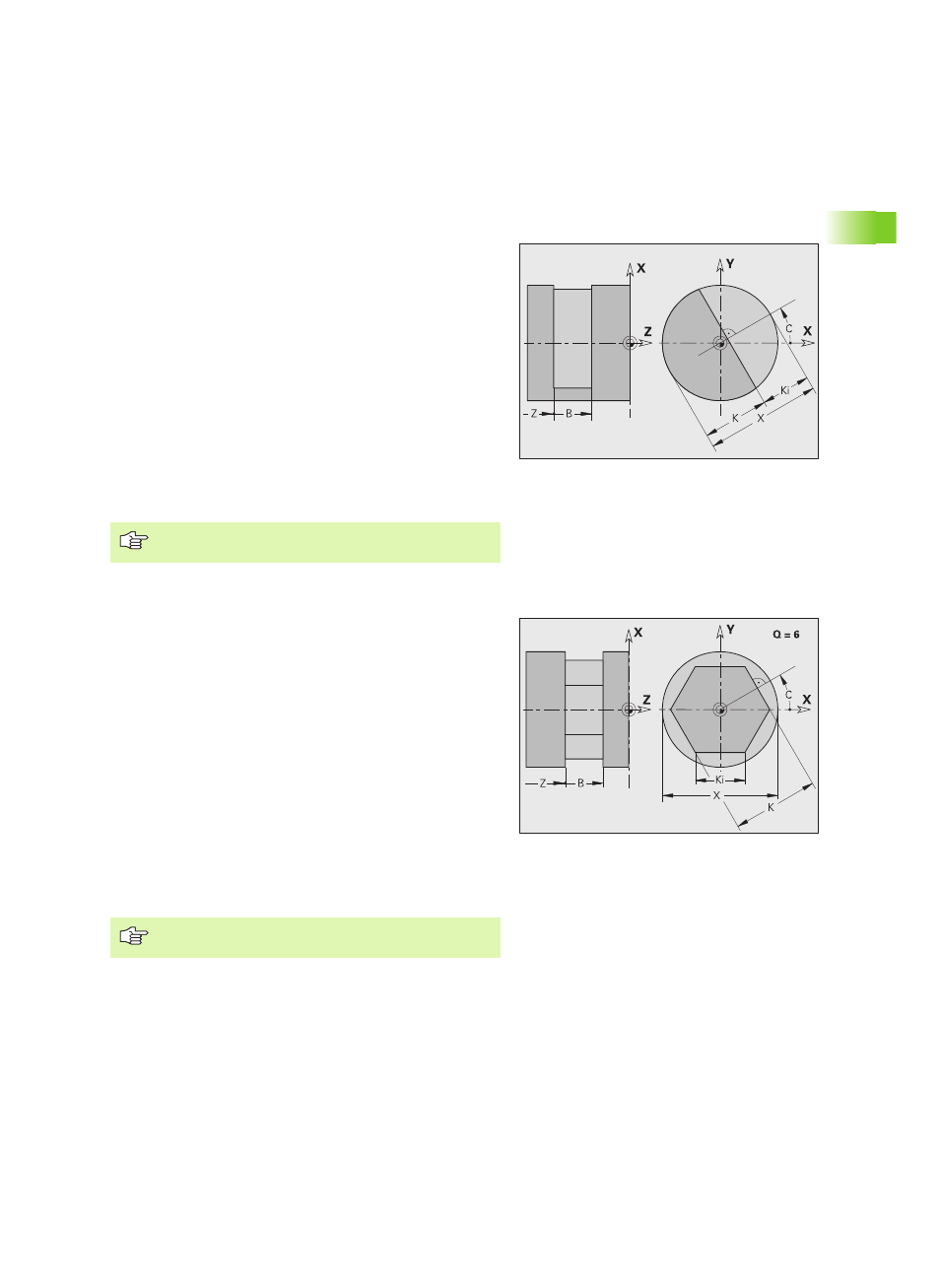

Отдельная поверхность G386-Geo
G386 определяет поверхность в плоскости YZ.
Поверхности многогранника G487-Geo
G487 определяет поверхности многогранника в плоскости YZ.
Параметры
Z
Отсчетная грань
K
Остаточная толщина
Ki
Глубина
B
Ширина (привязка: отсчетная грань Z)
B<0: поверхность в отрицательном направлении Z
B>0: поверхность в положительном направлении Z
X
Отсчетный диаметр
Ввод отсутствует: "Х" из секционного кода
"Х" из G381 перезаписывает "Х" из секционного кода
C
Угол положения перпендикуляра к плоскости (по
умолчанию: "С" из секционного кода)
Отсчетный диаметр X ограничивает обрабатываемую
поверхность.
Параметры
Z
Отсчетная грань
K
Диаметр вписанной окружности (размер под ключ)
Ki
Длина грани
B
Ширина (привязка: отсчетная грань Z)
B<0: поверхность в отрицательном направлении Z
B>0: поверхность в положительном направлении Z
X
Отсчетный диаметр
Ввод отсутствует: "Х" из секционного кода
"Х" из G381 перезаписывает "Х" из секционного кода
C
Угол положения перпендикуляра к плоскости (по
умолчанию: "С" из секционного кода)
Q
Количество поверхностей (Q >= 2)
Отсчетный диаметр X ограничивает обрабатываемую
поверхность.
