HEIDENHAIN CNC PILOT 4290
13
1.2
Ручное
упр
а
в
л
ение
и
рабо
та
в
ав
то
м
атиче
ск
о
м
ре
жиме

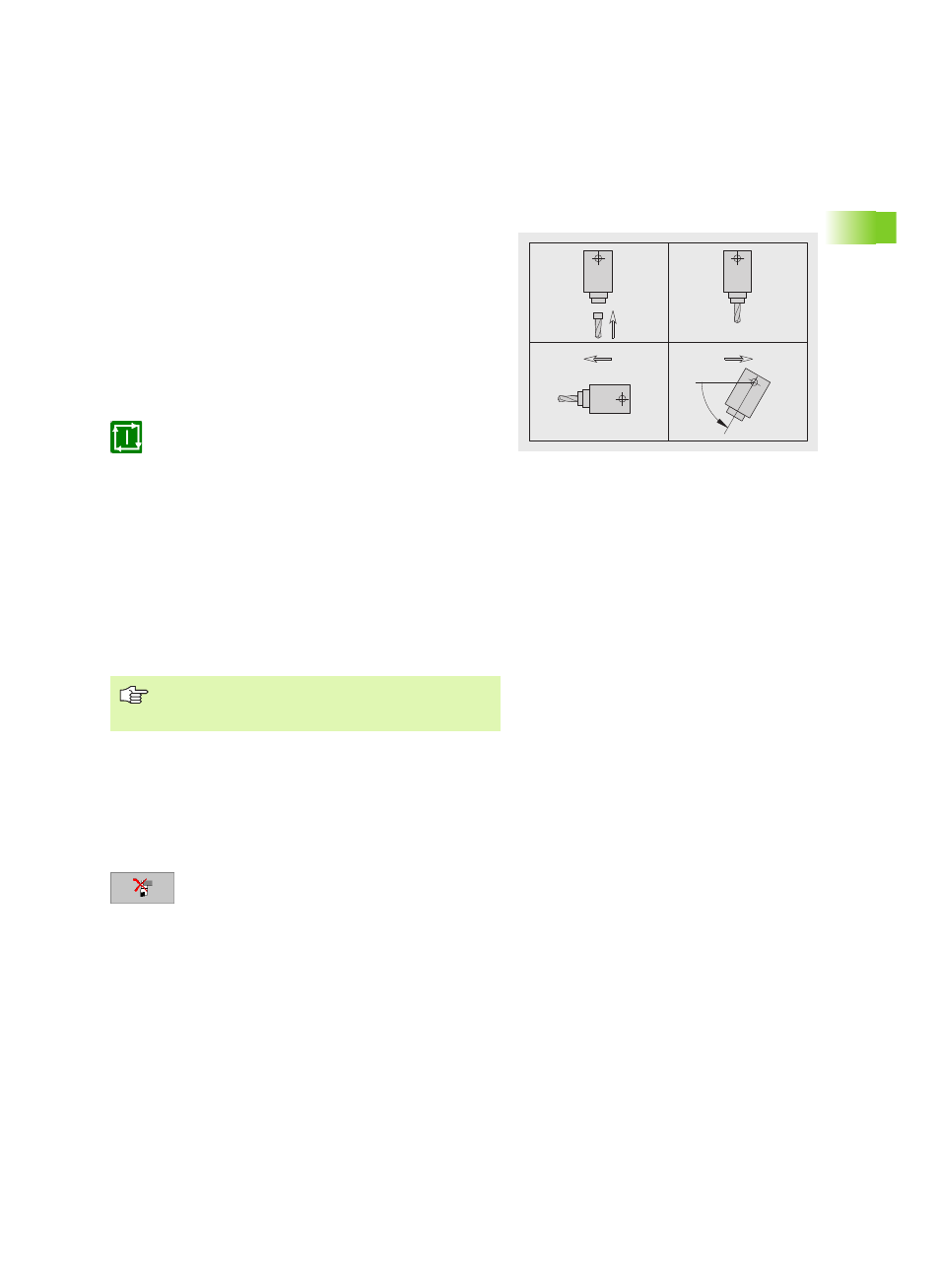

Оснащение магазина через рабочую зону
Установите инструмент в зажимное приспособление и вызовите
функцию "Загрузить ДИСКОВЫЙ МАГАЗИН". Введите
идентификационный номер инструмента и номер места в
магазине. CNC PILOT учитывает инструмент и вносит
идентификационный номер в магазинный реестр.
U
Установите инструмент в зажимное приспособление (в рабочей
зоне).
U
Выберите в режиме ручного управления "T > Магазин >
Загрузка(и) магазина". CNC PILOT открывает диалоговое окно
"Магазин: Загрузка(и) магазина".
U
Введите параметры и закройте диалоговое окно. Система
управления загружает соответствующую NC-программу.
U
Активируйте NC-программу при помощи старта
цикла.
CNC PILOT
переносит инструмент в магазин
вносит инструмент в магазинный реестр
перемещает суппорт в точку смены инструмента
наклоняет ось B
Удаление инструмента из магазина
Извлеките инструмент из магазина и удалите запись из
магазинного реестра.
U
Поверните магазин инструментов и извлеките инструмент
U
Выберите в режиме ручного управления "Настройка >
Инструментный реестр > Настройка реестра"
U
Установите курсор на соответствующее место в магазине
U
Нажмите кнопку Softkey или Del и подтвердите
ваше действие. Система управления удалит
инструмент из магазинного реестра.
B
1.
2.
3.
4.
ID . . .
P . . .
Параметры
ID
Идентификационный номер магазинного инструмента
P
Номер места в магазине инструментов
B
Угол оси В. Угол наклона оси В.
При обслуживании и индикации учитывайте, что эта
функция выполняется посредством NC-программы.
Активируйте NC-программу при помощи старта цикла.
