1.16 TURN PLUS:
ко
н
тур
ы
в
пл
о
ск
о
сти
YZ

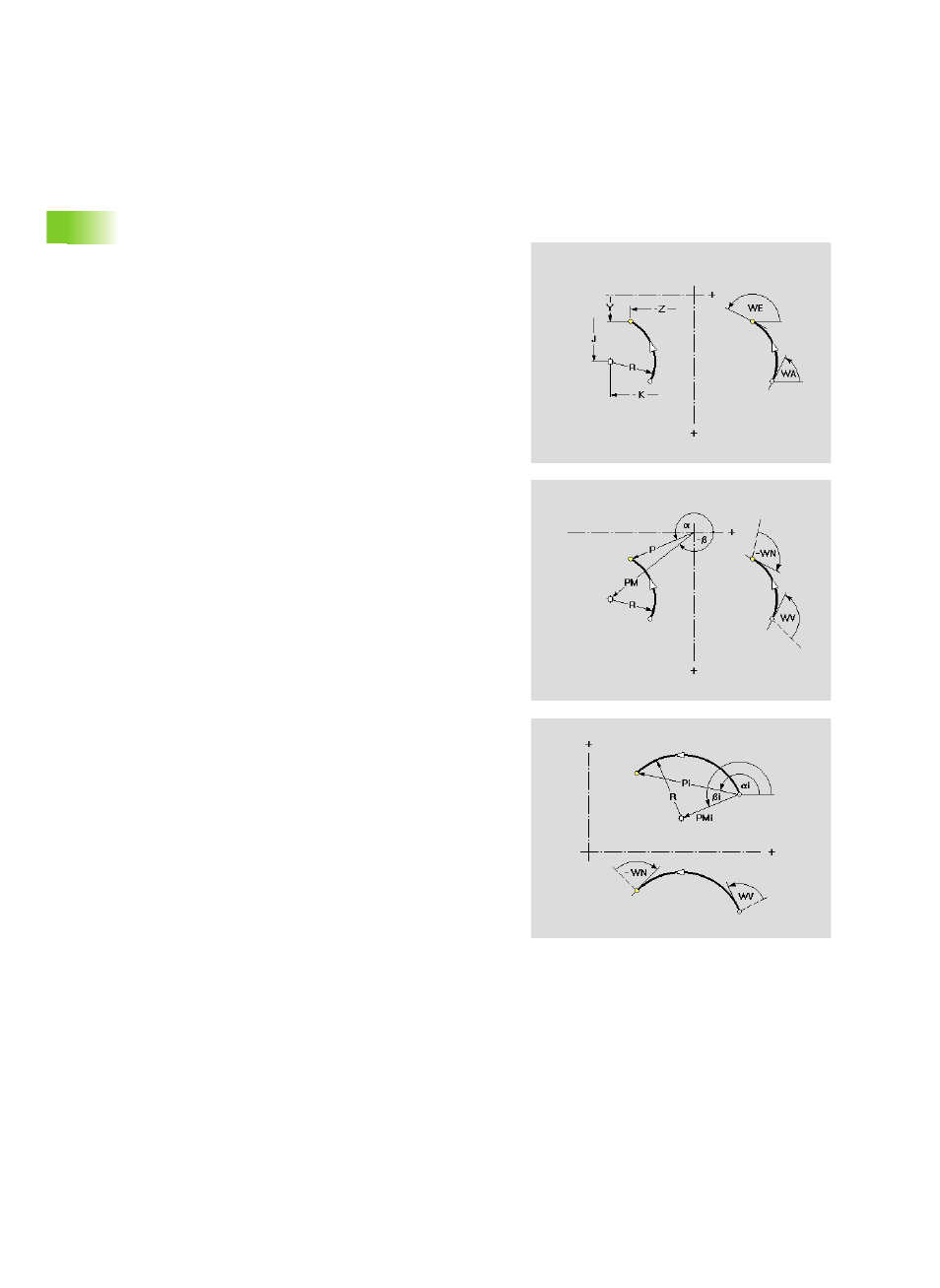

YZ-плоскость: дуга
Функция определяет круговой элемент на плоскости YZ.
Параметры
Конечная точка дуги
Y
Конечная точка в декартовых координатах
Z
Конечная точка в декартовых координатах
Yi
Конечная точка в приращениях
Zi
Конечная точка в приращениях
P
Конечная точка в полярных координатах
a
Конечная точка в полярных координатах (привязка к углу:
положительное направление оси Z)
Pi
Конечная точка в полярных координатах, в приращениях
(линейное расстояние от начальной до конечной точки)
ai
Конечная точка в полярных координатах, в приращениях
(привязка: угол между воображаемой линией в
начальной точке, параллельной оси Z, и линией
начальная точка – конечная точка)
Центр дуги
YM
Центр в декартовых координатах (размер радиуса)
ZM
Центр в декартовых координатах
YMi
Центр в приращениях (размер радиуса)
ZMi
Центр в приращениях (размер радиуса)
PM
Центр в полярных координатах
b
Центр в полярных координатах (привязка угла:
положительное направление оси Z)
PMi
Центр в полярных координатах, в приращениях
(линейное расстояние от начальной до конечной точки)
bi
Центр в полярных координатах, в приращениях
(привязка: угол между воображаемой линией в
начальной точке, параллельной оси Z, и линией
начальная точка – конечная точка)
