1.5 DIN PLUS:
траект
ории
в
пл
о
ск
о
сти
XY
1.5 DIN PLUS: траектории в
плоскости XY
Начальная точка контура G170-Geo
G170 определяет начальную точку контура в плоскости XY.

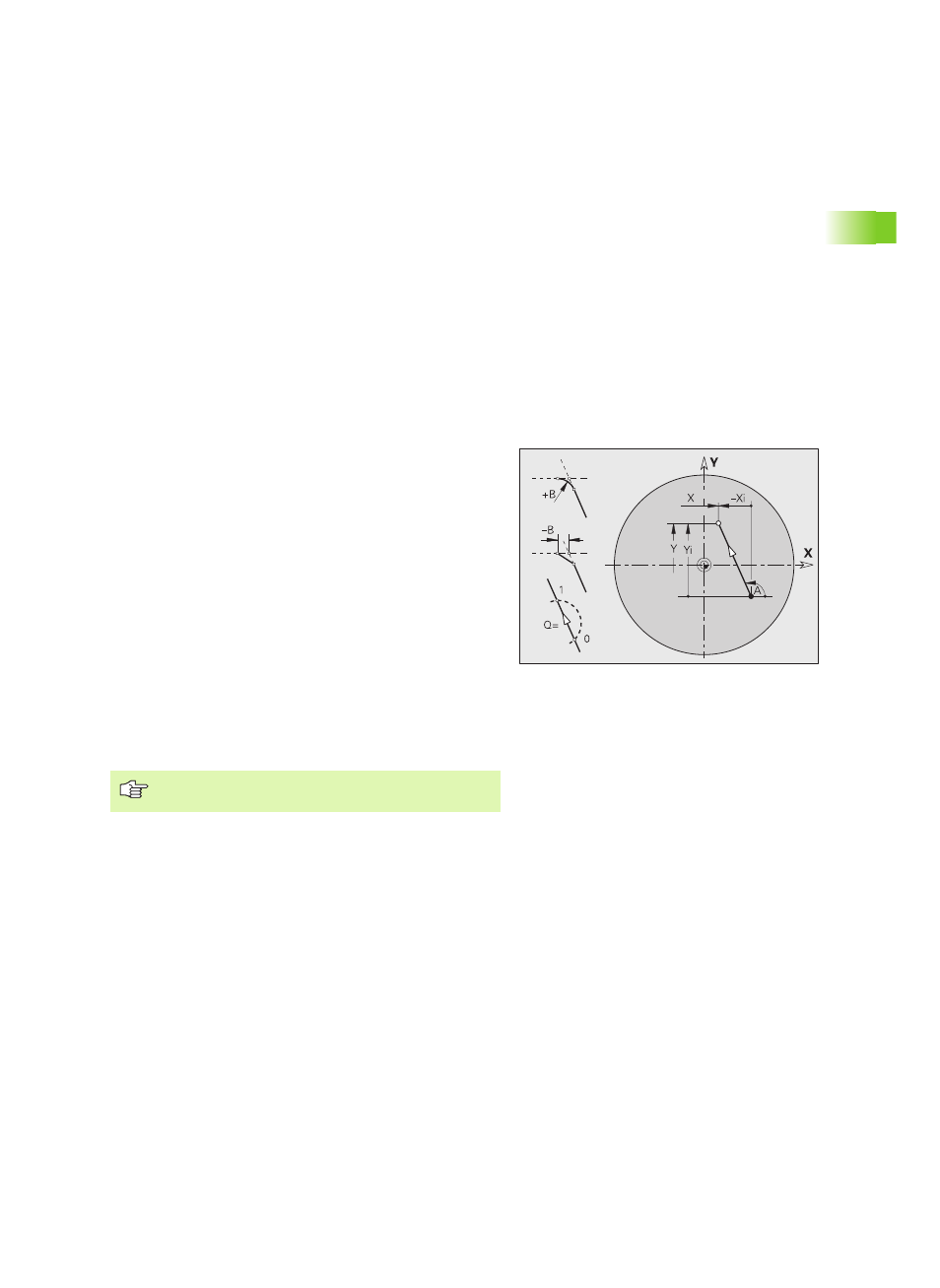

Линейный элемент G171-Geo
G171 определяет линейный элемент контура в плоскости XY.
Параметры
X
Начальная точка контура (размер радиуса)
Y
Начальная точка контуруа
Параметры
X
Конечная точка (размер радиуса)
Y
Конечная точка
A
Угол к положительной оси Х
B
Фаска/скругление. Определяет переход к следующему
элементу контура. Программируйте теоретическую
конечную точку, если вводите фаску/скругление.
Ввод отсутствует: плавный переход
B=0: не плавный переход
B>0: радиус скругления
B<0: ширина фаски
Q
Точка пересечения. Конечная точка, если отрезок
пересекает дугу откружности (по умолчанию: 0):
Q=0: ближняя точка пересечения
Q=0: дальняя точка пересечения
Программирование X, Y: абсолютно, в приращениях,
с самоудержанием или "?"
