Страница 78: Магазин инструментов инструменты для оси b
78
1.13 TURN PLUS:
ма
га
зи
н
инстр
умент
ов
и
ос
ь
В
1.13 TURN PLUS: магазин
инструментов и ось В
Магазин инструментов
TURN PLUS распознает, применяется ли револьверная головка
или держатель инструмента берется из магазина. Выбор
инструмента зависит от настройки параметра обработки 2:
Настройка "Инструменты из револьверной головки": TURN
PLUS применяет инструменты, внесенные в реестр магазина.
Настройка "Инструменты из базы данных": TURN PLUS ищет
подходящие инструменты в банке данных.
Настройка "комбинированная": TURN PLUS ищет подходящие
инструменты в реестре магазина и банке данных.
Если используется магазин инструментов, TURN PLUS при
генерации NC-программы приводит примененные инструменты в
разделе ДИСКОВЫЙ МАГАЗИН и генерирует G714 для смены
инструмента.
Инструменты для оси B
Путем наклона оси В и вращения инструмента можно достичь
положения инструмента, которое позволяет выполнять
продольную и поперечную обработку, а также радиальную и
осевую обработку на главном шпинделе и противошпинделе
одним и тем же инструментом. TURN PLUS поддерживает это
гибкое применение инструментов в IAG.
После того как выбор инструмента сделан, IAG открывает
диалоговое окно "Положение инструмента". Здесь определяется
положение инструмента для предстоящей обработки.

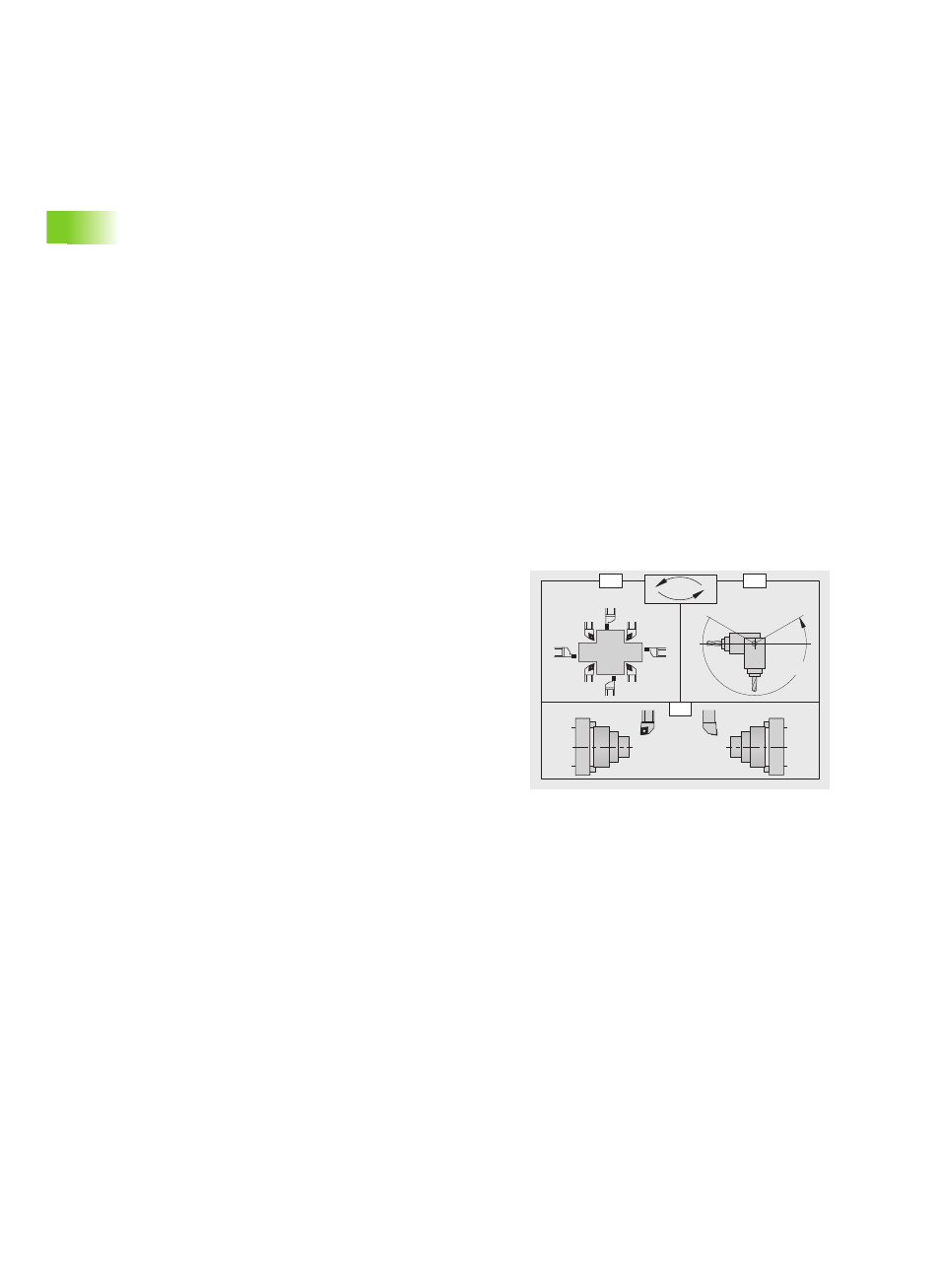

C=0°
C=180°
0°
B
O=
1
3
7
5
2
4
6
8
C
B
O
T
M
Параметры
O
Ориентация при работе с токарными инструментами
Положение режущей кромки инструмента (см. рисунок).
Положения инструментов 1, 3, 5, 7: для инструментов
для черновой и чистовой обработки и грибообразных
инструментов (нейтральные инструменты
распознаются по углу в плане)
Положения инструментов 2, 4, 6, 8: для нарезных и
резьбонарезающих инструментов ("левый" или
"правый" инструмент определяется в данных
инструментов)
B
Угол оси В. Угол наклона оси В.
C
Угол коррекции положения при работе с токарными
инструментами
0°: "нормальное" положение инструмента
180°: положение инструмента "над головкой"
