1.6 DIN PLUS:
ко
н
тур
в
пл
о
ск
о
сти
XZ
Линейный шаблон в плоскости YZ G481-Geo

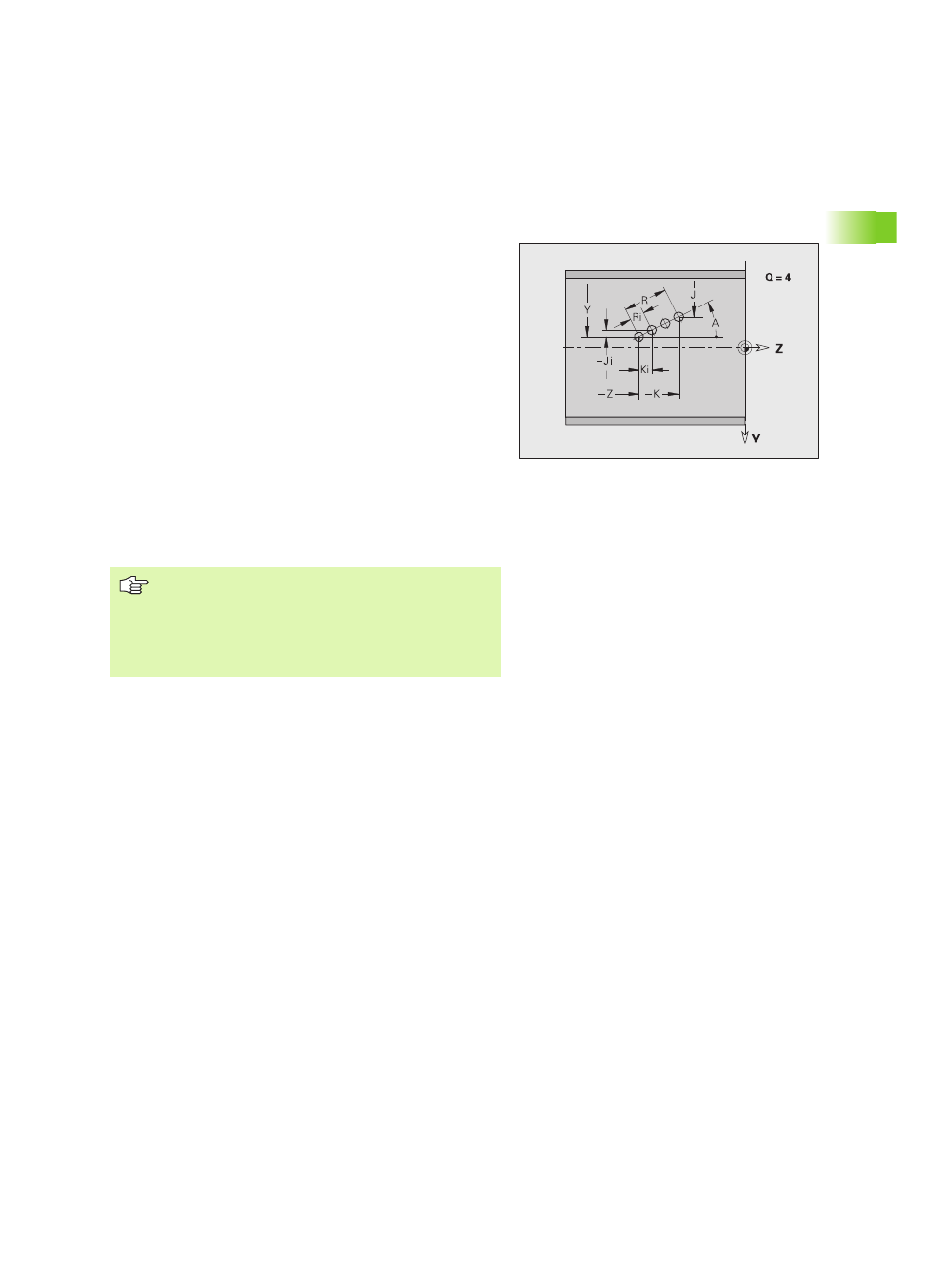

G481 определяет линейный шаблон в плоскости YZ G481
действует на определенную в последующей записи фигуру
(G380.0,385, G387).
Параметры
Q
Количество фигур
Y
Начальная точка шаблона
Z
Начальная точка шаблона
J
Конечная точка шаблона (в направлении Y)
K
Конечная точка шаблона (в направлении Z)
Ji
Расстояние между двумя фигурами (в направлении Y)
Ki
Расстояние между двумя фигурами (в направлении Z)
A
Угол продольной оси шаблона (привязка: положительное
направление оси Z)
R
Общая длина шаблона
Ri
Расстояние между двумя фигурами (шаблонное
расстояние)
Указания по программированию
Программируйте отверстие/фигуру в последующей
записи без центра.
Цикл фрезерования (секция ОБРАБОТКА) вызывает
в последующей записи отверстие/фигуру, а не
определение шаблона.
