HEIDENHAIN CNC PILOT 4290
31
1.5 DIN PLUS:
траект
ории
в
пл
о
ск
о
сти
XY

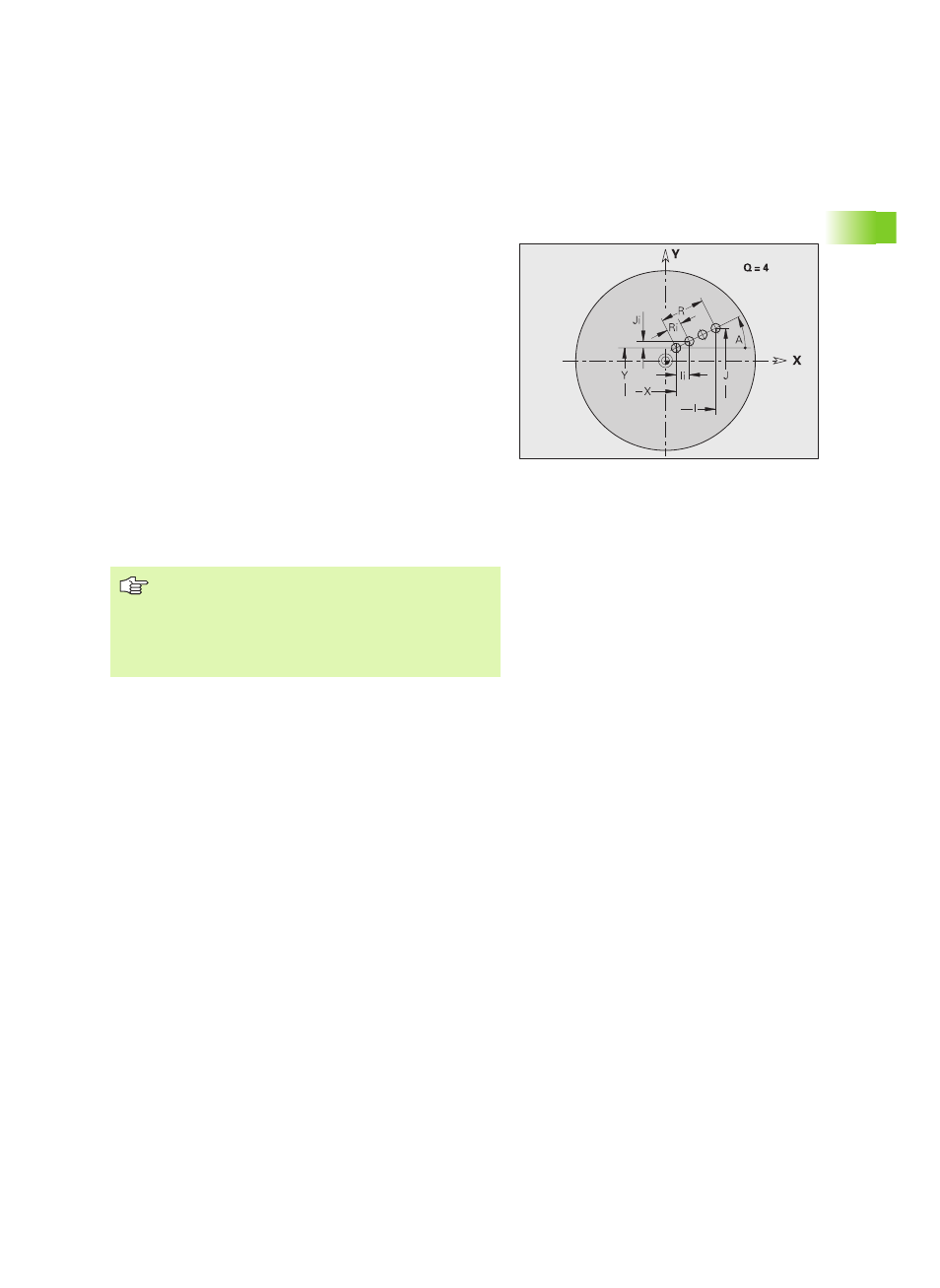

Линейный шаблон в плоскости XY G471-Geo
G471 определяет линейный шаблон в плоскости XY. G471
действует на определенное в последующей записи отверстие или
фигуру (G370..375, G377).
Параметры
Q
Количество фигур
X
Начальная точка шаблона (размер радиуса)
Y
Начальная точка шаблона
I
Конечная точка шаблона (направление Х; размер
радиуса)
J
Конечная точка шаблона (направление Y)
Ii
Расстояние между двумя фигурами в направлении X
Ji
Расстояние между двумя фигурами в направлении Y
A
Угол между продольной осью и осью Х
R
Общая длина шаблона
Ri
Расстояние между двумя фигурами (шаблонное
расстояние)
Указания по программированию
Программируйте отверстие/фигуру в последующей
записи без центра.
Цикл фрезерования (секция ОБРАБОТКА) вызывает
в последующей записи отверстие/фигуру, а не
определение шаблона.
