1.10 DIN PLUS:
линейные
и
кр
уг
овые
ко
н
тур
ы

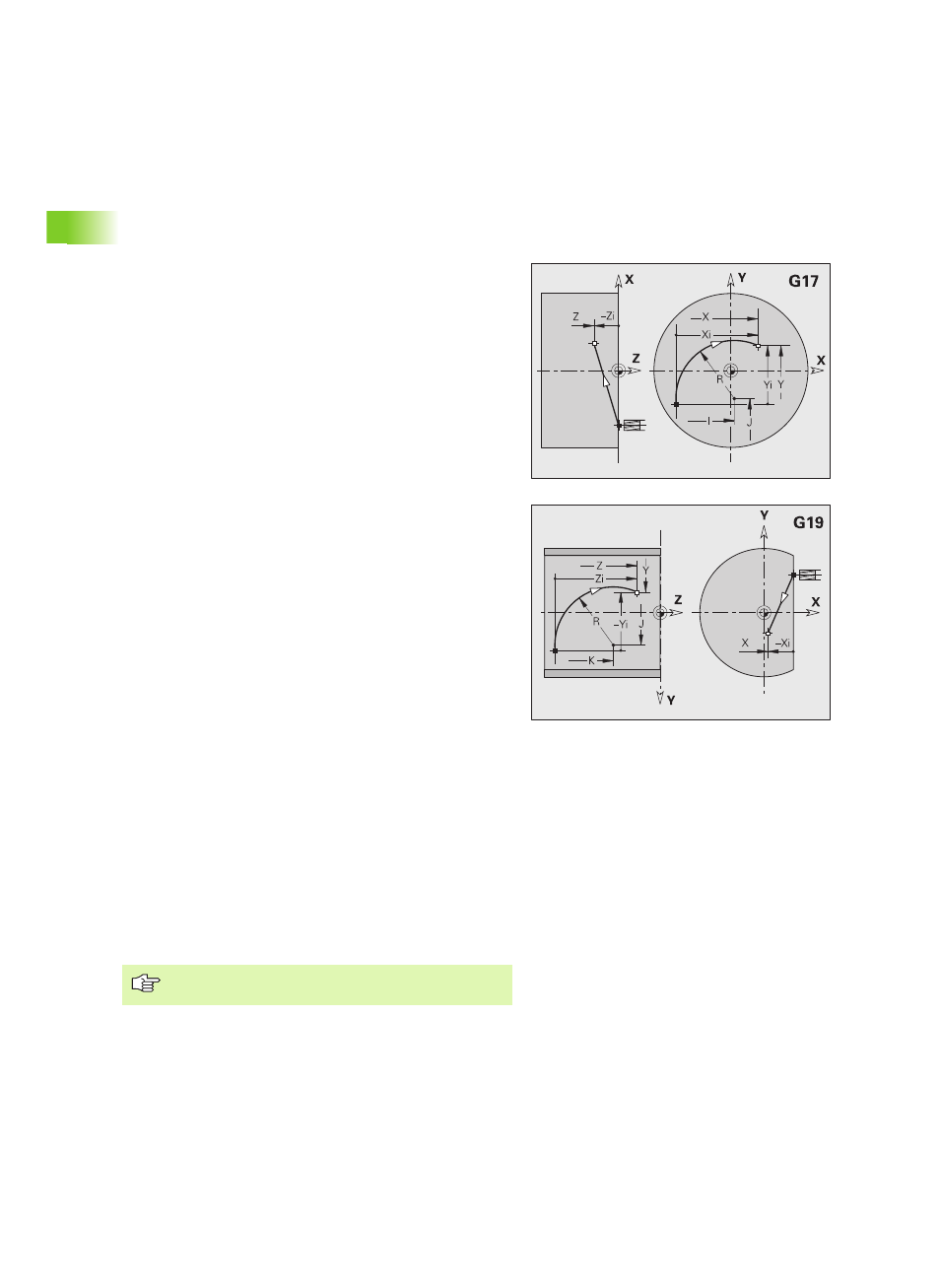

Фрезерование: круговое движение G12, G13 –
абсолютное проставление размеров центра
G12/G13 перемещает по кругу с подачей до "конечной точки".
G12/G13 выполняется в зависимости от плоскости обработки:
G17 интерполяция в плоскости XY
Подача в направлении Z
Определение центра: при помощи I, J
G18 интерполяция в плоскости XZ
Подача в направлении Y
Определение центра: при помощи I, К
G19 интерполяция в плоскости YZ
Подача в направлении X
Определение центра: при помощи J, К
Если центр круга не запрограммирован, то CNC PILOT
рассчитывает центр, дающий кратчайшую дугу окружности.
Параметры
X
Конечная точка (размер диаметра)
Y
Конечная точка
Z
Конечная точка
I
Абсолютный центр (размер радиуса)
J
Абсолютный центр
K
Центральная точка абсолютная
R
Радиус
Q
Точка пересечения. Конечная точка, если отрезок
пересекает дугу окружности (по умолчанию: 0):
Q=0: ближняя точка пересечения
Q=1: дальняя точка пересечения
B
Фаска/скругление. Определяет переход к следующему
элементу контура. Программируйте теоретическую
конечную точку, если вводите фаску/скругление.
Ввод отсутствует: плавный переход
B=0: не плавный переход
B>0: радиус скругления
B<0: ширина фаски
E
Коэффициент специальной подачи для фаски/скругления
(по умолчанию:1)
Специальная подача = активная подача * E (0 < E <= 1)
Программирование X, Y, Z: абсолютно, в
приращениях, с самоудержанием или "?"
