1 1 din plus ( ос ь y): цик л ы фрез еров ания – Инструкция по эксплуатации HEIDENHAIN CNC Pilot 4290 V7.1 Description of B and Y axes
Страница 59
HEIDENHAIN CNC PILOT 4290
59
1.1
1 DIN PLUS (
ос
ь
Y):
цик
л
ы
фрез
еров
ания

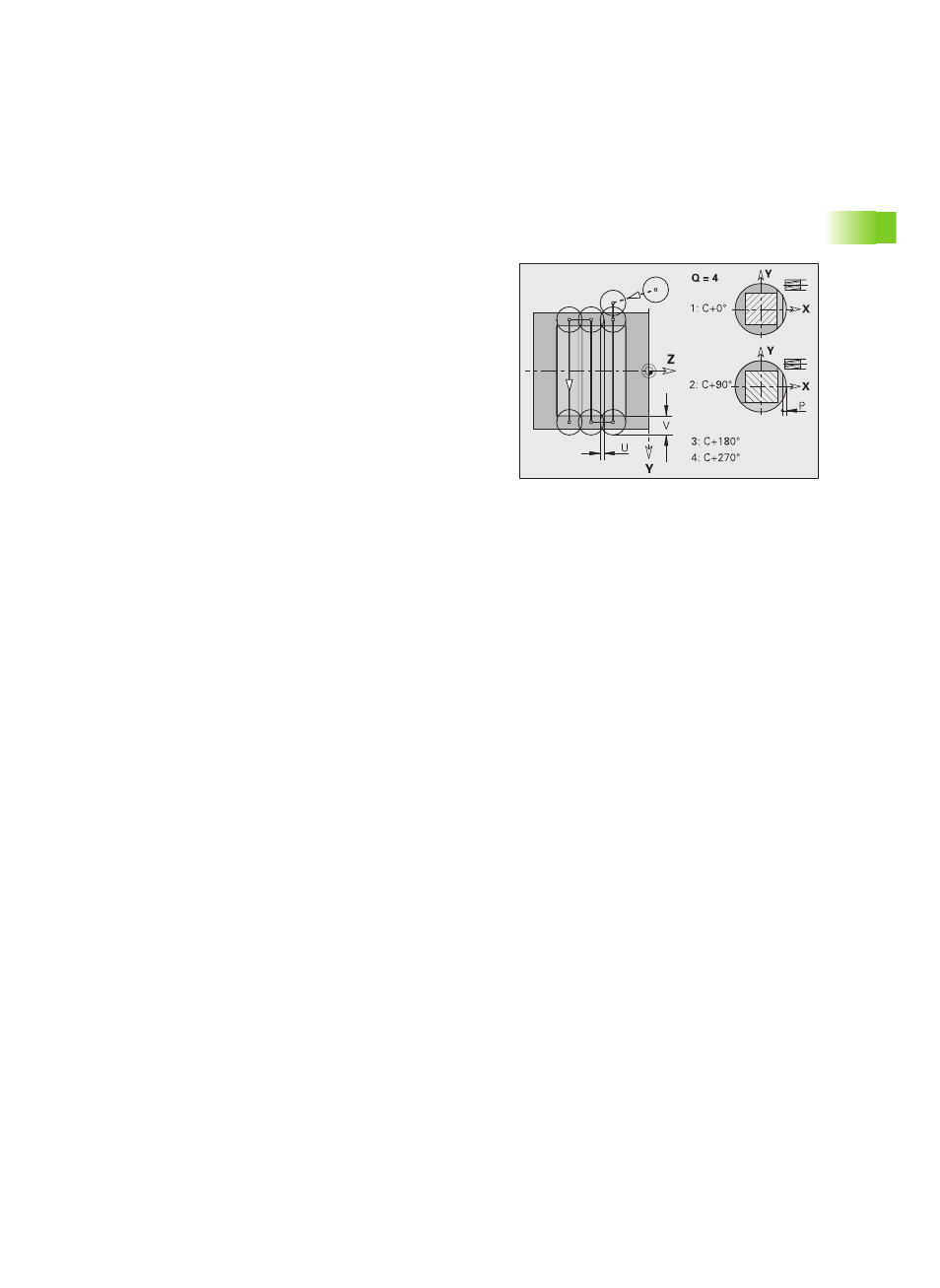

Фрезерование многогранника, чистовая
обработка G844
G844 выполняет чистовую обработку поверхностей
многогранника, определяемых по G477-Geo (плоскость XY) или
G487-Geo (плоскость YZ). Цикл фрезерования выполняется
снаружи внутрь. Подача производится вне материала.
Параметры
NS
Номер кадра – ссылка на описание контура
H
Направление фрезерования боковой поверхности (по
умолчанию: 0)
H=0: встречное
H=1: попутное
P
(Mаксимальная) глубина фрезерования (подача на
врезание в плоскости фрезерования)
U
(Минимальный) коэффициент перекрытия.
Устанавливает перекрытие траекторий фрезерования (по
умолчанию: 0,5).
Перекрытие = U*Диаметр фрезы
V
Коэффициент переполнения. Определяет значение, на
которое фреза превосходит внешний радиус (по
умолчанию: 0,5).
Переполнение = V*Диаметр фрезы
F
Подача для врезания на глубину (по умолчанию: активная
подача)
J
Плоскость возврата (по умолчанию: назад в исходное
положение)
Плоскость XY: позиция отвода в направлении Z
Плоскость YZ: позиция отвода в направлении X
(диаметральный размер)
