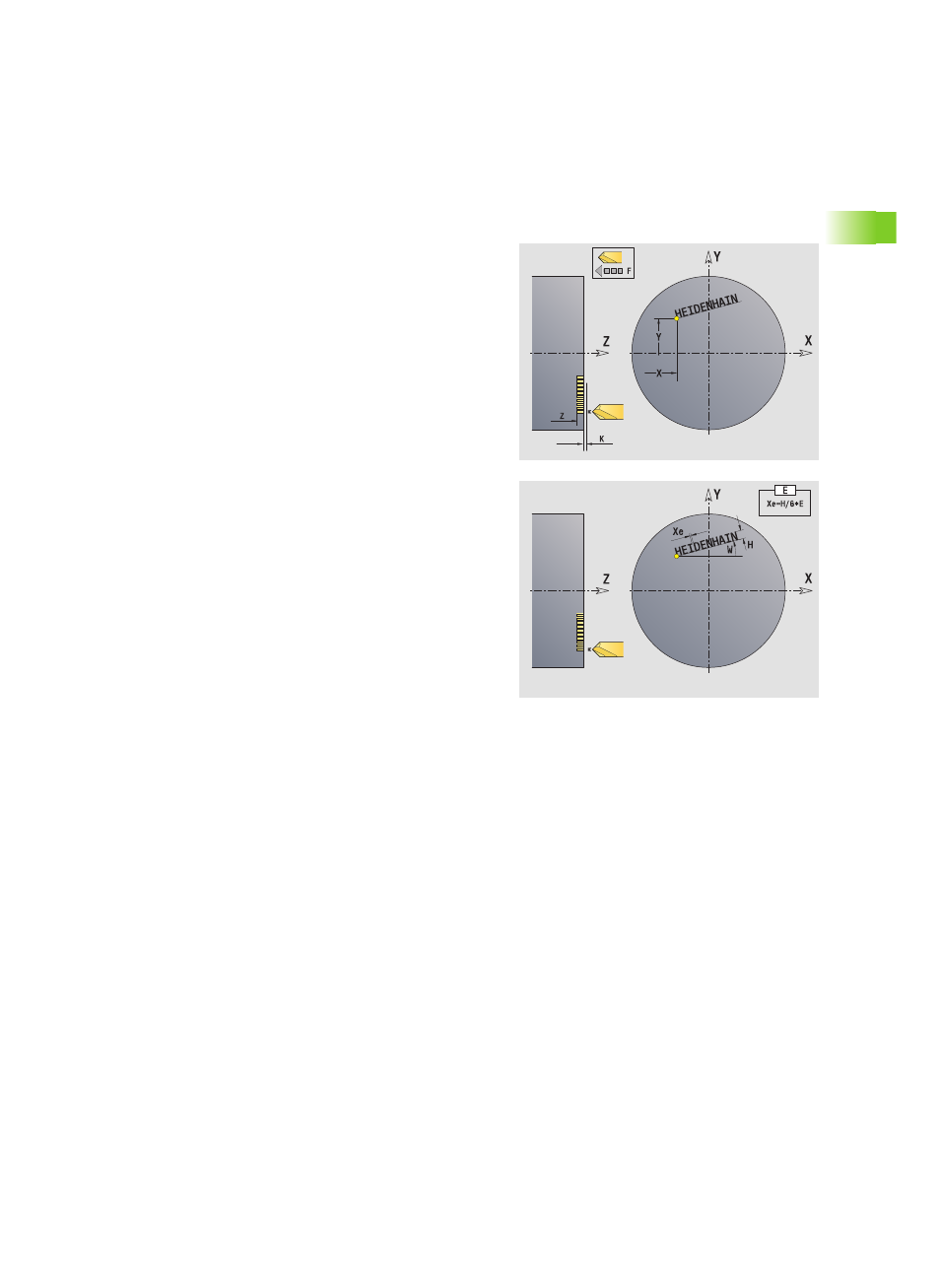

Гравирование в XY-плоскости G803
G803 гравирует последовательности знаков в линейном порядке
в плоскости YZ. Текст для гравирования вводится как
последовательность знаков в поле "ID".
Умлауты и служебные знаки, которые нельзя ввести в редакторе
DIN, определяйте знак за знаком в "NS". Если один текст
определяется в "ID" и один знак в "NS", сначала гравируется
текст, а потом знак.
G803 гравирует со стартовой позиции или с активной позиции,
если не задается стартовая.
Пример: если одна надпись гравируется с несколькими вызовами,
задайте сначала при первом вызове стартовую позицию. Другие
вызовы программируются без стартовой позиции.
Таблица знаков: см. руководство пользователя
Параметры
ID
Текст. Текст для гравирования ()
NS
Номер знака. Код ASCII знака, подлежащего
гравированию
X
Начальный диаметр (размер диаметра)
Y
Точка старта
Z
Дно фрезерования. Позиция Z, с которой начинается
фрезерование.
K
Плоскость отвода. Позиция Z, на которую осуществляется
отвод.
H
Высота шрифта. Высота знака в [мм]
W
Угол положения надписи при линейном изображении.
Пример: 0° = вертикальный знак; знаки упорядочены в
положительном направлении оси Х.
E
Интервал. Интеравал между знаками рассчитывается по
следующей формуле: H / 6 * E
F
Начиная с версии ПО 625 952-05:
Коэффициент подачи на врезание (подача = текущая
подача * F)
