YZ-плоскость: линейный шаблон фигуры

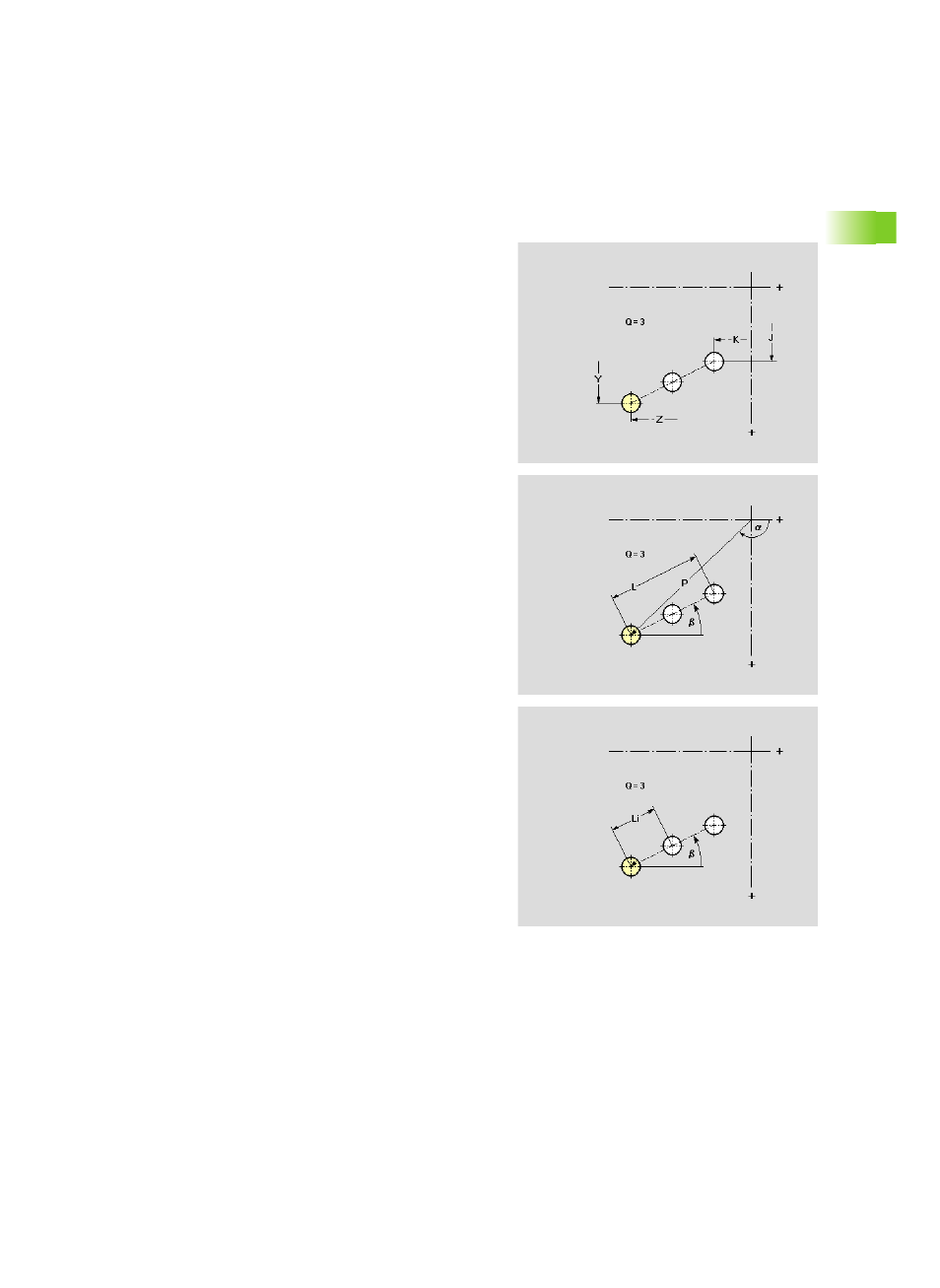

Функция определяет линейный шаблон фигуры на плоскости YZ.
Параметры
Y
Начальная точка шаблона в декартовых координатах
Z
Начальная точка шаблона в декартовых координатах
a
Начальная точка шаблона в полярных координатах (угол
привязки: положительное направление оси Z)
P
Начальная точка модели в полярных координатах
Q
Количество фигур
J
Конечная точка шаблона в декартовых координатах
K
Конечная точка шаблона в декартовых координатах
Ji
Расстояние между двумя фигурами в направлении Y
Ki
Расстояние между двумя фигурами в направлении Z
b
Угол продольной оси модели (привязка: ось Z)
L
Общая длина шаблона
Li
Расстояние между двумя фигурами (шаблонное
расстояние)
Описание фигуры
