1.15 TURN PLUS:
ко
н
тур
ы
в
пл
о
ск
о
сти
XY

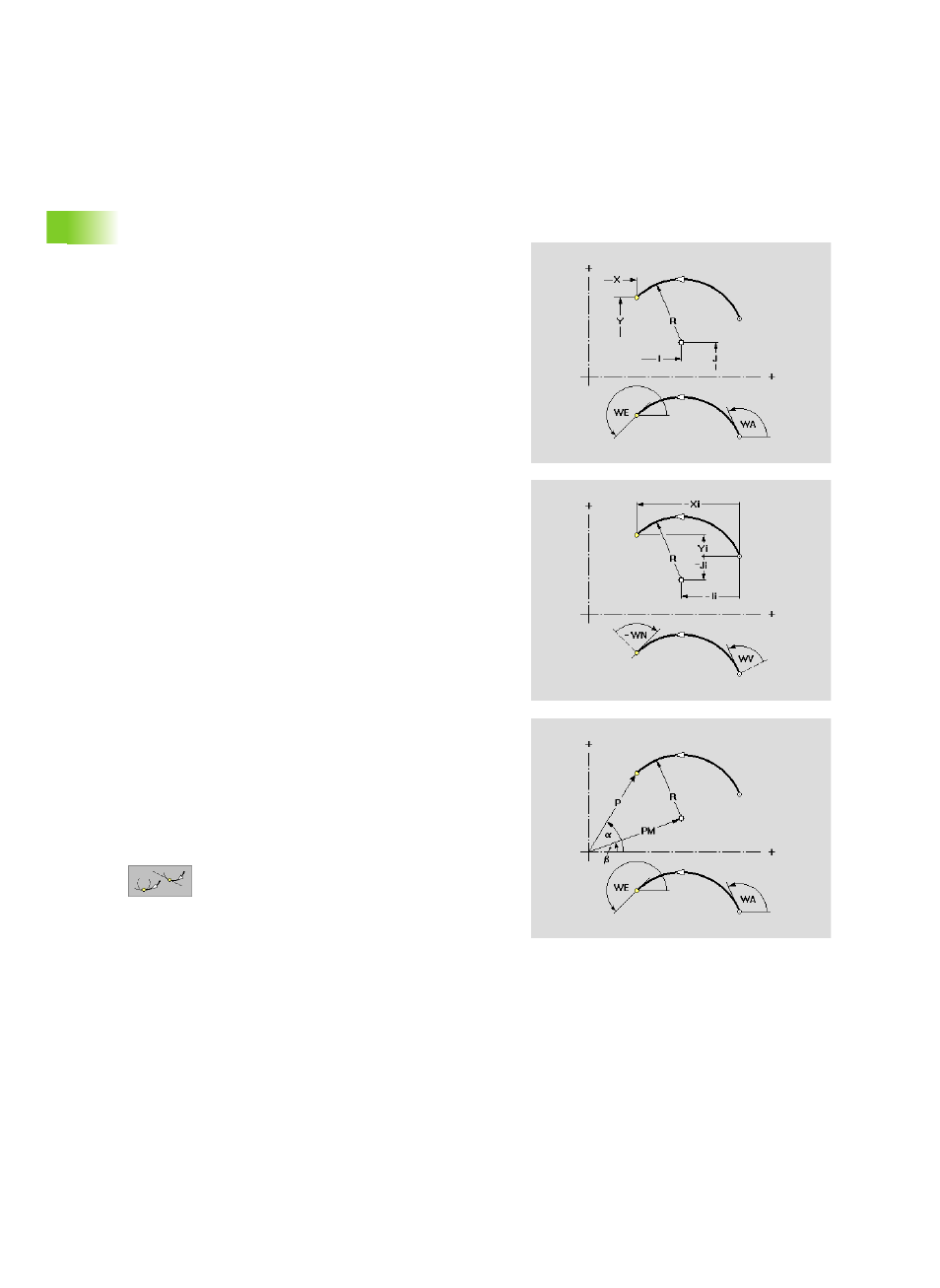

XY-плоскость: дуга
Функция определяет круговой элемент в плоскости XY.
Параметры
Конечная точка дуги
X
Конечная точка в декартовых координатах (размер
радиуса)
Y
Конечная точка в декартовых координатах
Xi
Конечная точка в приращениях
Yi
Конечная точка в приращениях
P
Конечная точка в полярных координатах
a
Конечная точка контура в полярных координатах
(привязка: положительнаое направление оси X)
Pi
Конечная точка в полярных координатах, в приращениях
(линейное расстояние от начальной до конечной точки)
ai
Конечная точка в полярных координатах, в приращениях
(привязка: угол между воображаемой линией в
начальной точке, параллельной оси X, и линией
начальная точка – конечная точка)
Центр дуги
XM
Центр в декартовых координатах (размер радиуса)
YM
Центр в декартовых координатах
XMi
Центр в приращениях (размер радиуса)
YMi
Центр в приращениях (размер радиуса)
PM
Центр в полярных координатах
b
Центр в полярных координатах (привязка угла:
положительное направление оси X)
PMi
Центр в полярных координатах, в приращениях
(линейное расстояние от начальной до конечной точки)
bi
Центр в полярных координатах, в приращениях
(привязка: угол между воображаемой линией в
начальной точке, параллельной оси X, и линией
начальная точка – конечная точка)
Дополнительные параметры
R
Радиус дуги
Плавный/не плавный: задайте переход к
следующему элементу контура
WA
Угол между положительным направлением оси X и
касательной в начальной точке дуги
WE
Угол между положительным направлением оси X и
касательной в конечной точке дуги
