XY-плоскость: линейный элемент
Функция определяет линейный элемент на плоскости XY.
Определение линейного элемента:
Вызовите меню участков
Выберите направление линейного элемента:
Вертикальный участок
Горизонтальный участок
Угловой участок
Угловой участок
Участок в произвольном направлении
Задайте размеры участка и переход к следующему элементу.

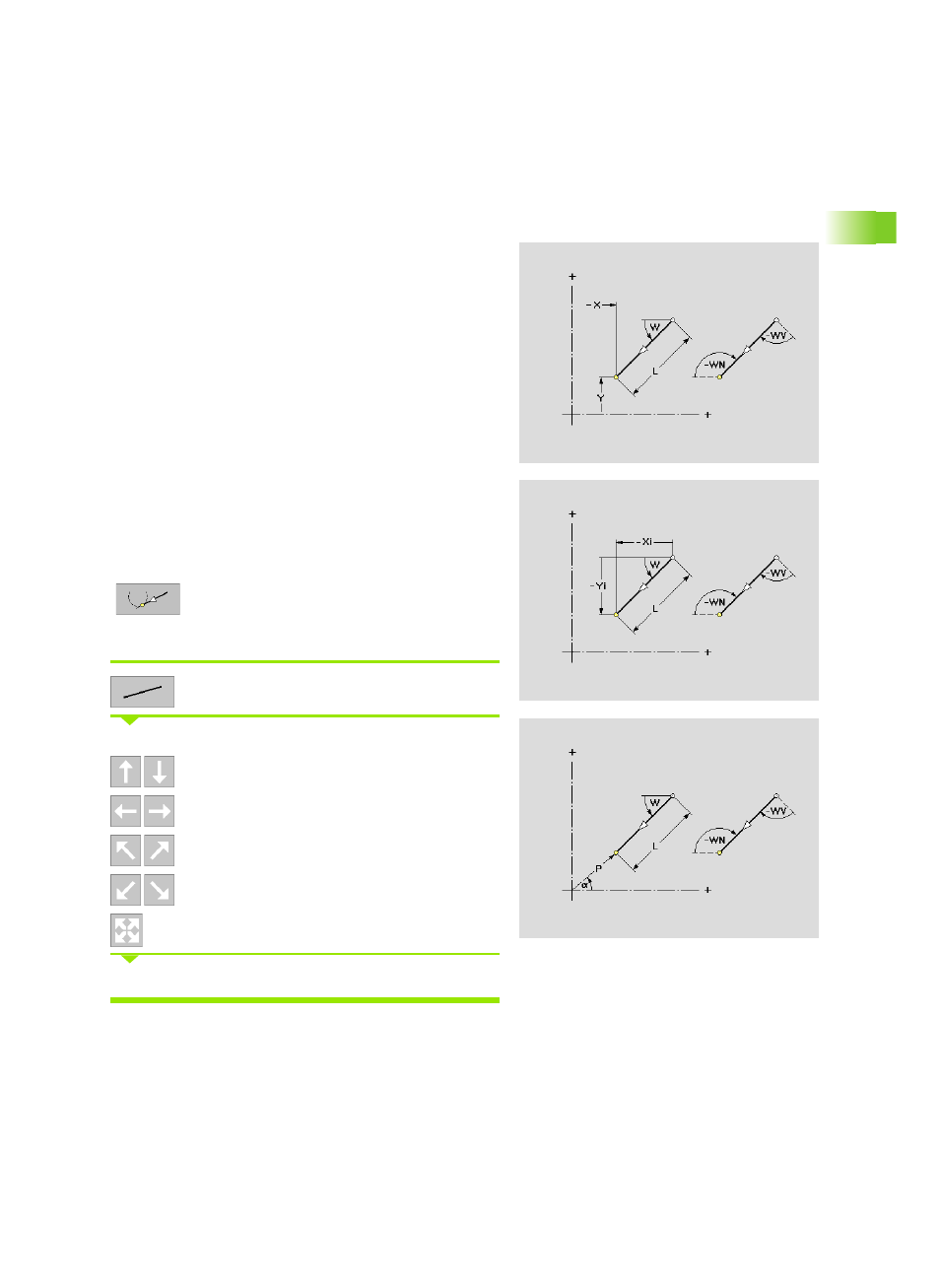

Параметры
X
Конечная точка в декартовых координатах (размер
радиуса)
Y
Конечная точка в декартовых координатах
Xi
Конечная точка в приращениях
Yi
Конечная точка в приращениях
P
Конечная точка в полярных координатах
a
Конечная точка контура в полярных координатах
(привязка: положительнаое направление оси X)
W
Угол участка (привязка: см. вспомогательный рисунок)
WV
Угол против часовой стрелки от предыдущего элемента.
Дуга в качестве предыдущего элемента: угол к
касательной
WN
Угол против часовой стрелки от последующего элемента.
Дуга в качестве последующего элемента: угол к
касательной
L
Длина элемента
Плавно/не плавно: задайте переход к следующему
элементу контура
