Работа с магазинными инструментами – Инструкция по эксплуатации HEIDENHAIN CNC Pilot 4290 V7.1 Description of B and Y axes
Страница 14
14
1.2
Ручное
упр
а
в
л
ение
и
рабо
та
в
ав
то
м
атиче
ск
о
м
ре
жиме
Работа с магазинными инструментами
Смена магазинного инструмента
Используйте эту функцию для замены инструмента, а также
изменения угла наклона или угла положения активного
инструмента.
U
Выберите в режиме ручного управления "T >
Магазин > Смена инстр.". Система управления
откроет диалоговое окно "Магазин: Смена инстр."
U
Нажмите кнопку Softkey, выберите инструмент из
магазинного реестра, введите дополнительные
параметры и закройте диалоговое окно. Система
управления загрузит соответствующую NC-
программу.
U
Активируйте NC-программу при помощи старта
цикла.
C=0°
C=180°
0°
B
O=
1
3
7
5
2
4
6
8
C
B
O
T
M
Параметры
ID
Идентификационный номер магазинного инструмента
O
Ориентация при работе с токарными инструментами

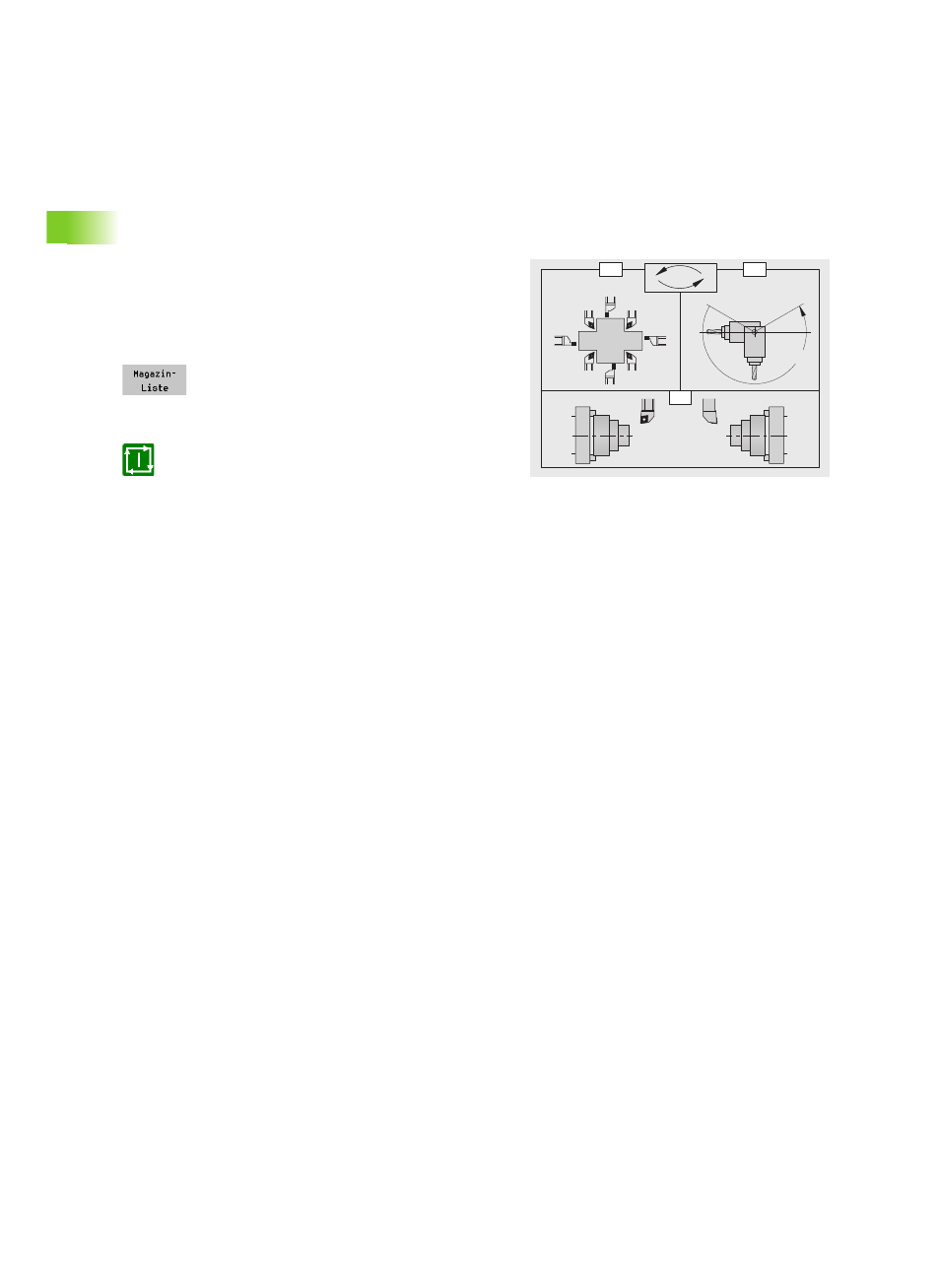

Положение режущей кромки инструмента (см. рисунок).
Положения инструментов 1, 3, 5, 7: для инструментов
для черновой и чистовой обработки и грибообразных
инструментов (нейтральные инструменты
распознаются по углу в плане)
Положения инструментов 2, 4, 6, 8: для нарезных и
резьбонарезающих инструментов ("левый" или
"правый" инструмент, определяется в данных
инструментов)
B
Угол оси В. Угол наклона оси В.
C
Угол коррекции положения при работе с токарными
инструментами
0°: положение инструмента "нормальное"
180°: положение инструмента "над головкой"
H
Колодочный тормоз
0: Тормоз зажимается в зависимости от параметра
инструмента ("не приводной" – закрепляется;
"приводной" – не закрепляется)
1: тормоз зажимается
2: тормоз не зажимается
