28
1.5 DIN PLUS:
траект
ории
в
пл
о
ск
о
сти
XY

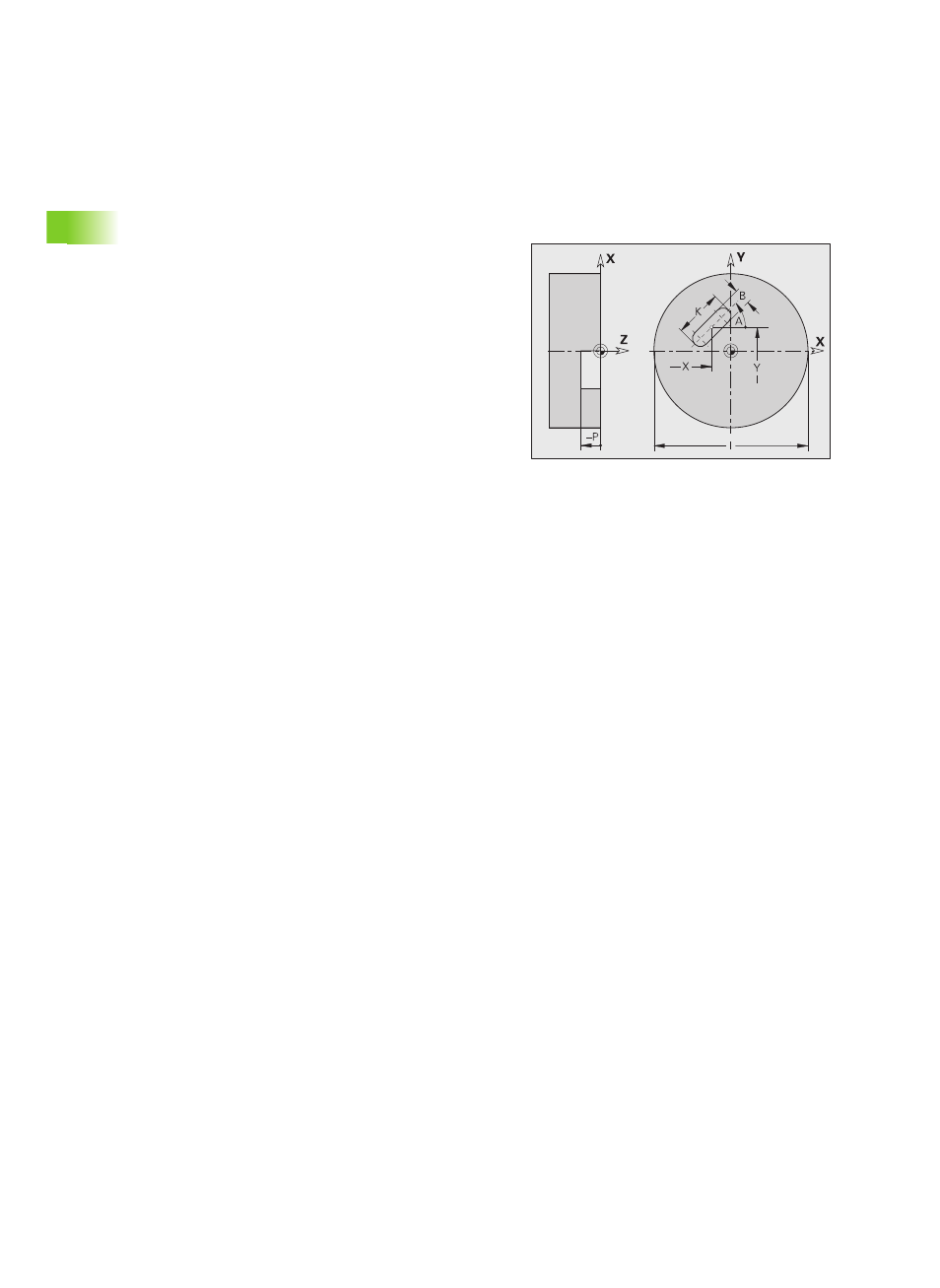

Линейная канавка G371-Geo
G371 определяет линейную канавку в плоскости XY.
Параметры
X
Центр сверления канавки (размер радиуса)
Y Центр канавки
K Длина канавки
B Ширина канавки
A Угол к продольной оси канавки (привязка: положительное
направление оси X) - по умолчанию: – 0°
P Глубина/высота (по умолчанию: "Р" из G308)
„ P<0: карман
„ P>0: остров
I Диаметр поверхности (для ограничения резания)
„ Ввод отсутствует: "Х" из секционного кода
„ "I" перезаписывает "Х" из секционного кода
