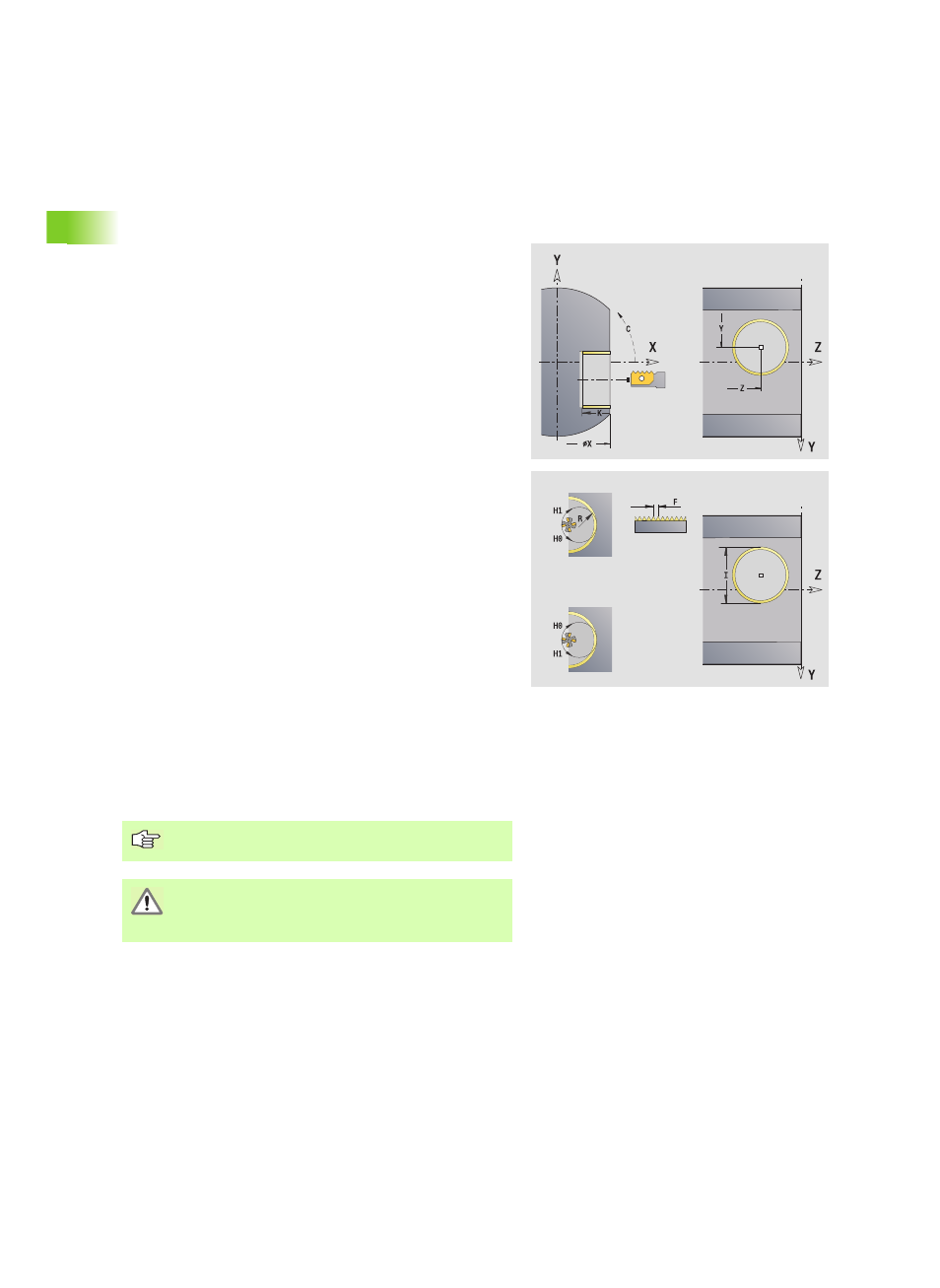

Резьбофрезерование в плоскости YZ G806
Начиная с версии ПО 625 952-05: G806 фрезерует резьбу в
существующем отверстии.
Цикл позиционирует инструмент в пределах отверстия в
"конечную точку резьбы". Затем инструмент перемещается по
"радиусу подвода R" и фрезерует резьбу. При этом инструмент
продвигается на шаг резьбы „F“ за один оборот. После этого цикл
выводит инструмент из материала и возвращает его в начальную
точку. В параметре V программируется, фрезеруется ли резьба за
один оборот или за несколько (в случае инструмента с одной
режущей кромкой).
Параметры
I
Диаметр резьбы
X
Начальная точка Х
K
Глубина резьбы
R
Радиус подхода
F
Шаг резьбы
J
Направление обработки (по умолчанию: 0)
0: правая резьба
1: левая резьба
H
Направление фрезерования (по умолчанию: 0)
0: встречное движение
1: попутное движение
V
За один оборот/за несколько оборотов
0: резьба фрезеруется за оборот в 360°
1: резьба фрезеруется за несколько оборотов
(инструмент с одной режущей кромкой)
O
Тормоз шпинделя (O контролируется, если в машинном
параметре 1019, .. внесен тормоз) – по умолчанию: 0
0: тормоз шпинделя активирован
1: тормоз шпинделя не активирован
В цикле G806 используйте инструмент для
резьбофрезерования.
Осторожно, опасность столкновения
Глубина отверстия должна быть минимум в F/2-раза
глубже глубины резьбы.
