Дуга окружности G182/G183-Geo
G182/G183 определяет дугу окружности контура в плоскости YZ.

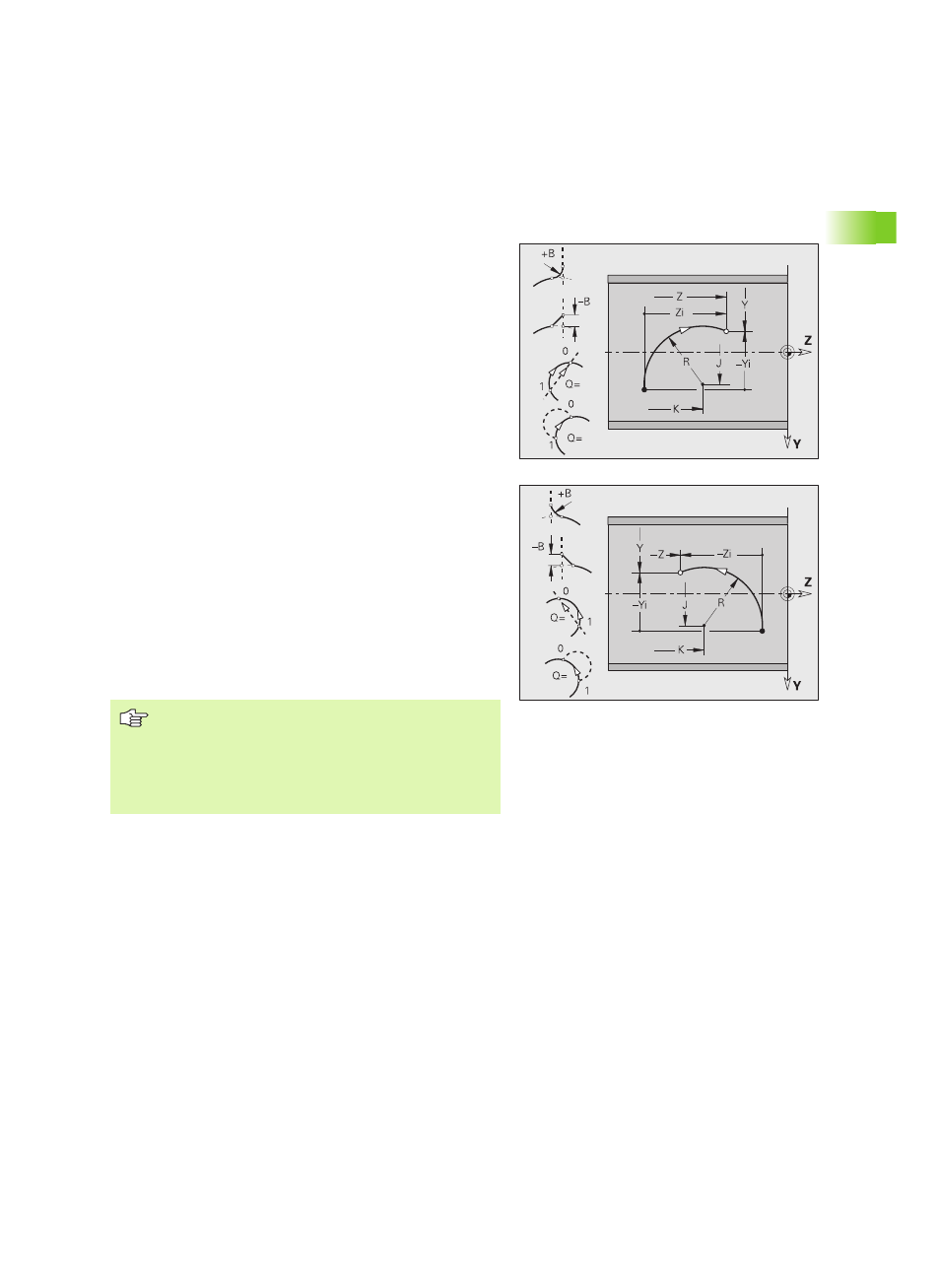

Направление вращения: см. вспомогательный рисунок
Параметры
Y
Конечная точка (размер радиуса)
Z
Конечная точка
J
Центр (направление Y)
K
Центр (направление Z)
R
Радиус
B
Фаска/скругление. Определяет переход к следующему
элементу контура. Программируйте теоретическую
конечную точку, если вводите фаску/скругление.
Ввод отсутствует: плавный переход
B=0: не плавный переход
B>0: радиус скругления
B<0: ширина фаски
Q
Точка пересечения. Конечная точка, если отрезок
пересекает дугу окружности (по умолчанию: 0):
При переходе на отрезок действует:
Q=0: ближняя точка пересечения
Q=1: дальняя точка пересечения
При переходе на дугу окружности действует:
Q=0: дальняя точка пересечения
Q=1: ближняя точка пересечения
Программирование
Y, Z: абсолютно, в приращениях, с самоудержанием
или "?"
I, K: абсолютно или в приращениях
Конечная точка не должна совпадать с начальной
(неполная окружность).
