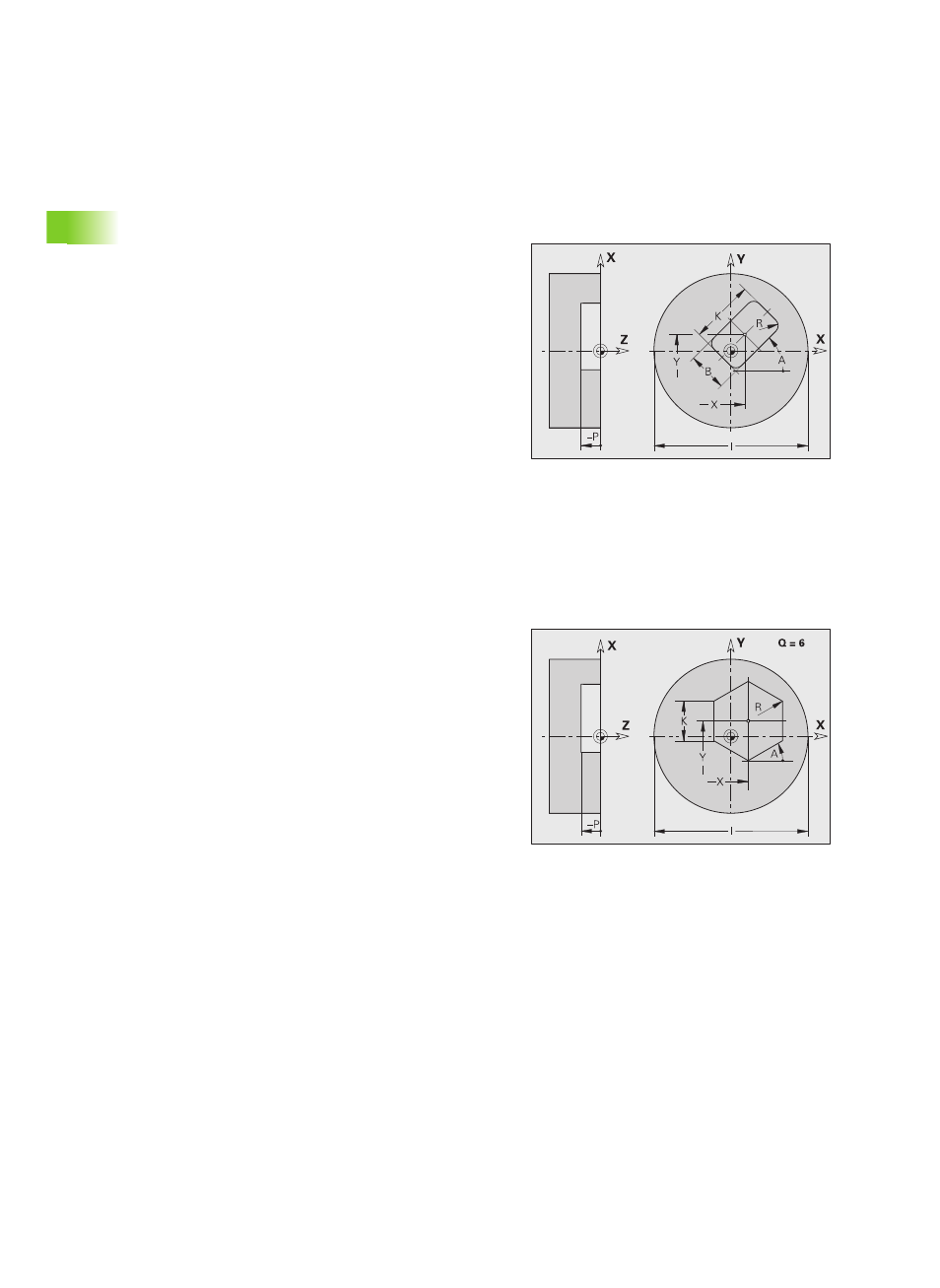

Прямоугольник G375-Geo
G375 определяет прямоугольник в плоскости XY.
Правильный многоугольник G377-Geo
G377 определяет правильный многоугольник в плоскости XY.
Параметры
X
Центр прямоугольника (размер радиуса)
Y
Центр прямоугольника
K
Длина прямоугольника
B
(Высота) ширина прямоугольника
R
Фаска/скругление (по умолчанию: 0)
R>0: радиус скругления
R<0: ширина фаски
A
Угол с осью Х (по умолчанию: 0°)
P
Глубина/высота (по умолчанию: "P" из G308)
P<0: карман
P>0: остров
I
Диаметр поверхности (для ограничения резания)
Ввод отсутствует: "Х" из секционного кода
"I" перезаписывает "X" из секционного кода
Параметры
X
Центр многоугольника (размер радиуса)
Y
Центр многоугольника
Q
Количество граней (Q >= 3)
A
Угол к оси X (по умолчанию: 0°)
K
Длина грани
K>0: длина грани
K<0: внутренний диаметр
R
Фаска/скругление – по умолчанию:0
R>0: радиус скругления
R<0: ширина фаски
P
Глубина/высота (по умолчанию: "P" из G308)
P<0: карман
P>0: остров
I
Диаметр поверхности (для ограничения резания)
Ввод отсутствует: "Х" из секционного кода
"I" перезаписывает "X" из секционного кода
