108

1.16 TURN PLUS:

ко

н

тур

ы

в

пл

о

ск

о

сти

YZ

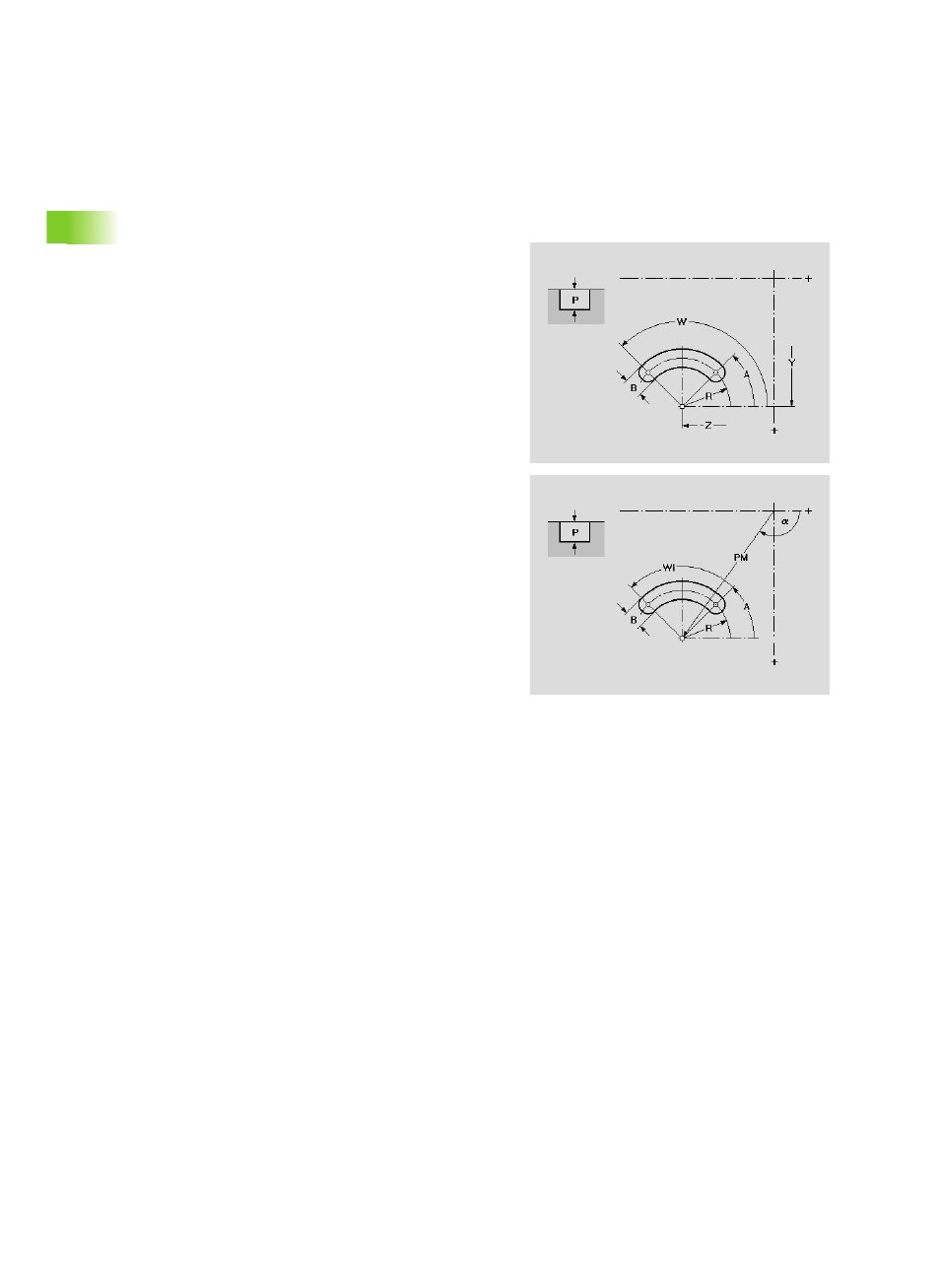

Плоскость YZ: круглая канавка

Функция определяет круглую канавку на плоскости YXZ.

Параметр
Y

Центр изгиба в декартовых координатах

Z

Центр кривизны в декартовых координатах

PM

Центр кривизны в полярных координатах

a

Центр кривизны в полярных координатах (привязка угла:

положительная ось Z)

A

Начальный угол канавки (привязка: ось Z)

W

Конечный угол канавки (привязка: ось Z)

R

Радиус изгиба (привязка: контур центра канавки)

B

Ширина канавки

P

Глубина фигуры
