HEIDENHAIN CNC PILOT 4290
95
1.15 TURN PLUS:
ко
н
тур
ы
в
пл
о
ск
о
сти
XY

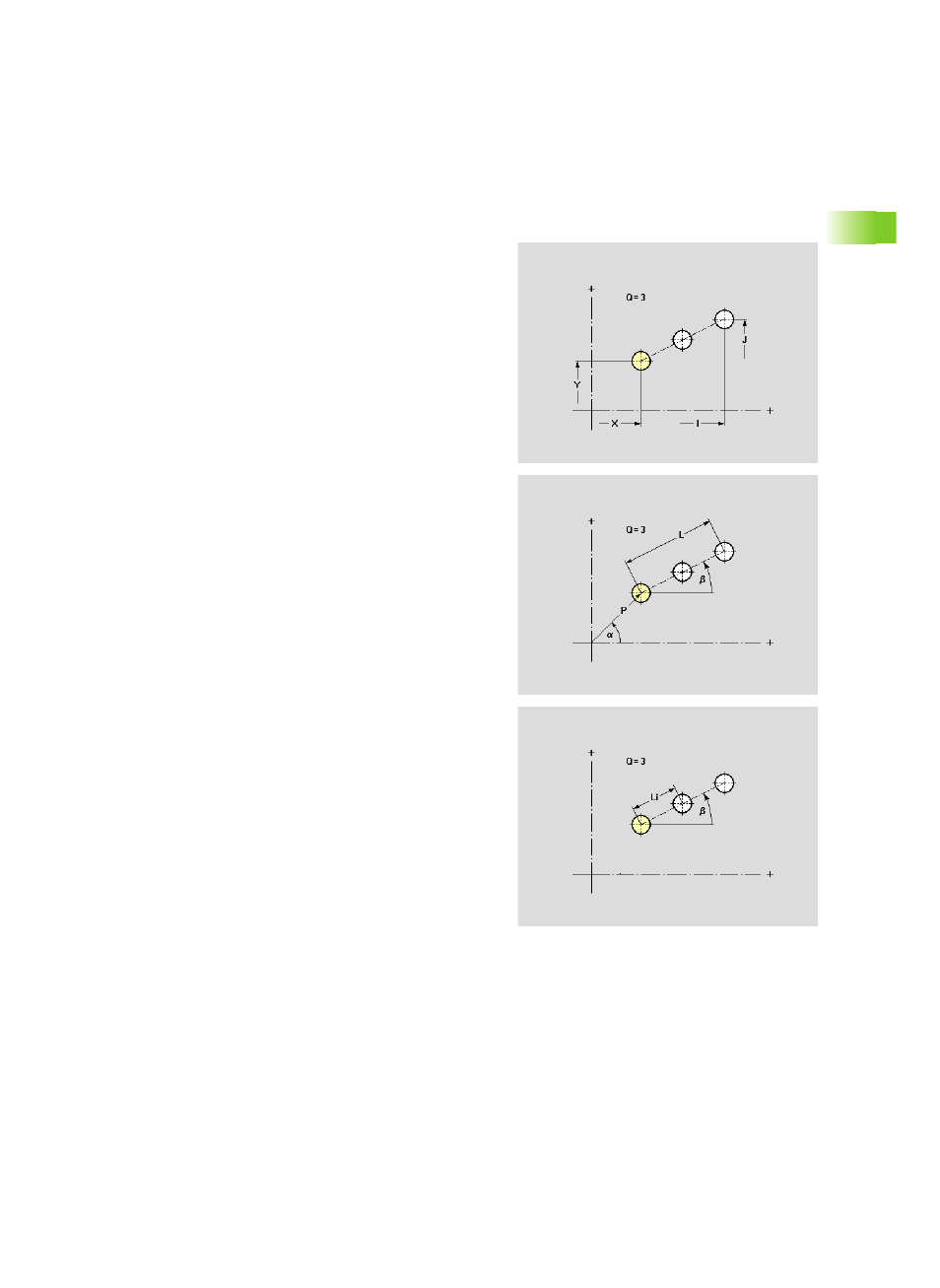

XY-плоскость: линейный шаблон фигуры
Функция определяет линейный шаблон фигуры на плоскости XY.
Параметры
X
Начальная точка шаблона в декартовых координатах
(размер радиуса)
Y
Начальная точка шаблона в декартовых координатах
a
Начальная точка шаблона в полярных координатах
(опорный угол: положительное направление оси X)
P
Начальная точка модели в полярных координатах
Q
Количество фигур
I
Конечная точка шаблона в декартовых координатах
(размер радиуса)
J
Конечная точка шаблона в декартовых координатах
Ii
Расстояние между двумя фигурами в направлении X
Ji
Расстояние между двумя фигурами в направлении Y
b
Угол к продольной оси шаблона (привязка: ось X)
L
Общая длина шаблона
Li
Расстояние между двумя фигурами (шаблонное
расстояние)
Описание фигуры
