HEIDENHAIN CNC PILOT 4290
23
1.4 DIN PLUS:
секционные
код
ы
1.4 DIN PLUS: секционные коды
Для токарных станков с магазином инструментов и/или осью Y
существуют следующие секционные коды.
Секция ДИСКОВЫЙ МАГАЗИН

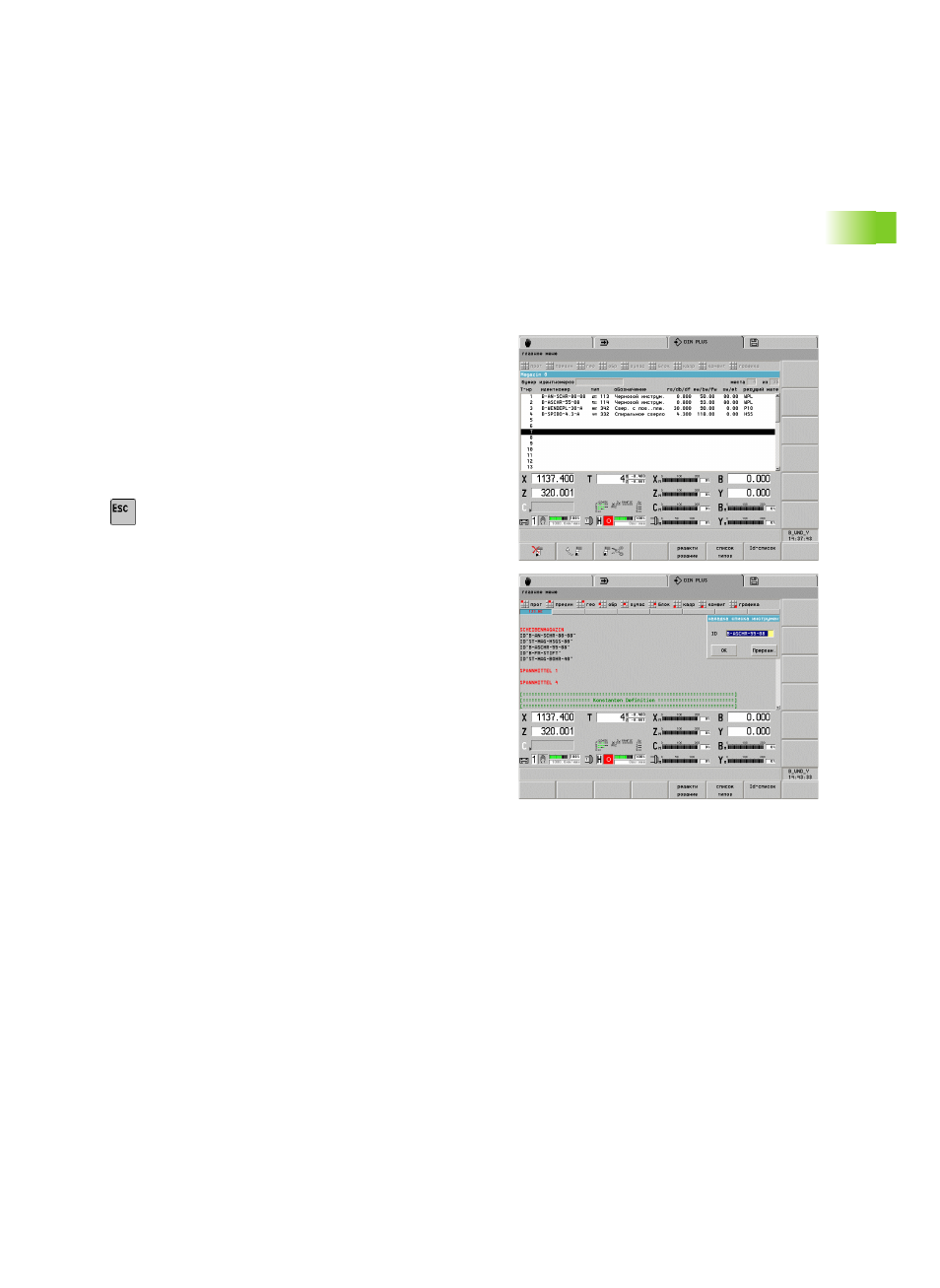

В секции ДИСКОВЫЙ МАГАЗИН создайте список всех
инструментов, используемых NC-программой. Этот список
используется при программировании G714 (смена магазинного
инструмента). Порядок внесения записей любой.
Составление/изменение списка магазинного инструмента:
U
Выберите "Заголовок > Изменить список
инструментов"
U
Выберите инструменты из банка данных и внесите
в список
U
Нажмите клавишу ESC, чтобы закрыть список
Ввод или изменение отдельных магазинных инструментов:
U
Установите курсор в пределах секции ДИСКОВЫЙ
МАГАЗИН
U
Заново задать инструмент: подтвердите клавишей
INS
U
Изменить инструмент: подтвердите клавишей
RETURN или двойным щелчком левой клавиши
мыши
U
Управление диалоговым окном "Изменение списка
инструментов"
Секция ТОРЕЦ_Y, ЗАДНЯЯ СТОРОНА_Y
Сееционный код определяет плоскость XZ (G17) и плоскость
отсчета траектории (направление Z).
Параметры
X
Диаметр поверхности (для ограничения резания)
Z
Положение плоскости отсчета: по умолчанию 0
C
Положение шпинделя: по умолчанию 0
