Смена магазинного инструмента G714
В G714 входят следующие функции:
подвод к точке смены инструмента
возврат активного инструмента обратно в магазин
подача запрограммированного инструмента из магазина
наклон оси В на запрограммированный угол
поворот инструмента до "угла положения" (в "нормальное"
положение или положение "над головкой")
расчет параметров инструментов в соответствии с
"ориентацией О", положением оси В и углом положения
активация (дополнительной) "коррекции D", если
запрограммировано
настройка колодочного тормоза, как запрограммировано
C=0°
C=180°
0°
B
O=
1
3
7
5
2
4
6
8
C
B
O
V
V X+Z+Y
V0 X + Z
V1 X, Z
V2 Z, X
V3 X
V4 Z
V5 Y
V6 X+Z+Y
V9
Цикл G714 адаптирован производителем к станку.
Следующее описание параметров и процессов может
расходиться с режимами работы вашего станка.
Руководствуйтесь инструкцией по эксплуатации
станка.
Параметры
ID
Идентификационный номер магазинного инструмента
При нажатии кнопки "Далее" система управления
отображает список ДИСКОВЫЙ МАГАЗИН. Выберите
необходимый инструмент и примените его.
O
Ориентация при работе с токарными инструментами

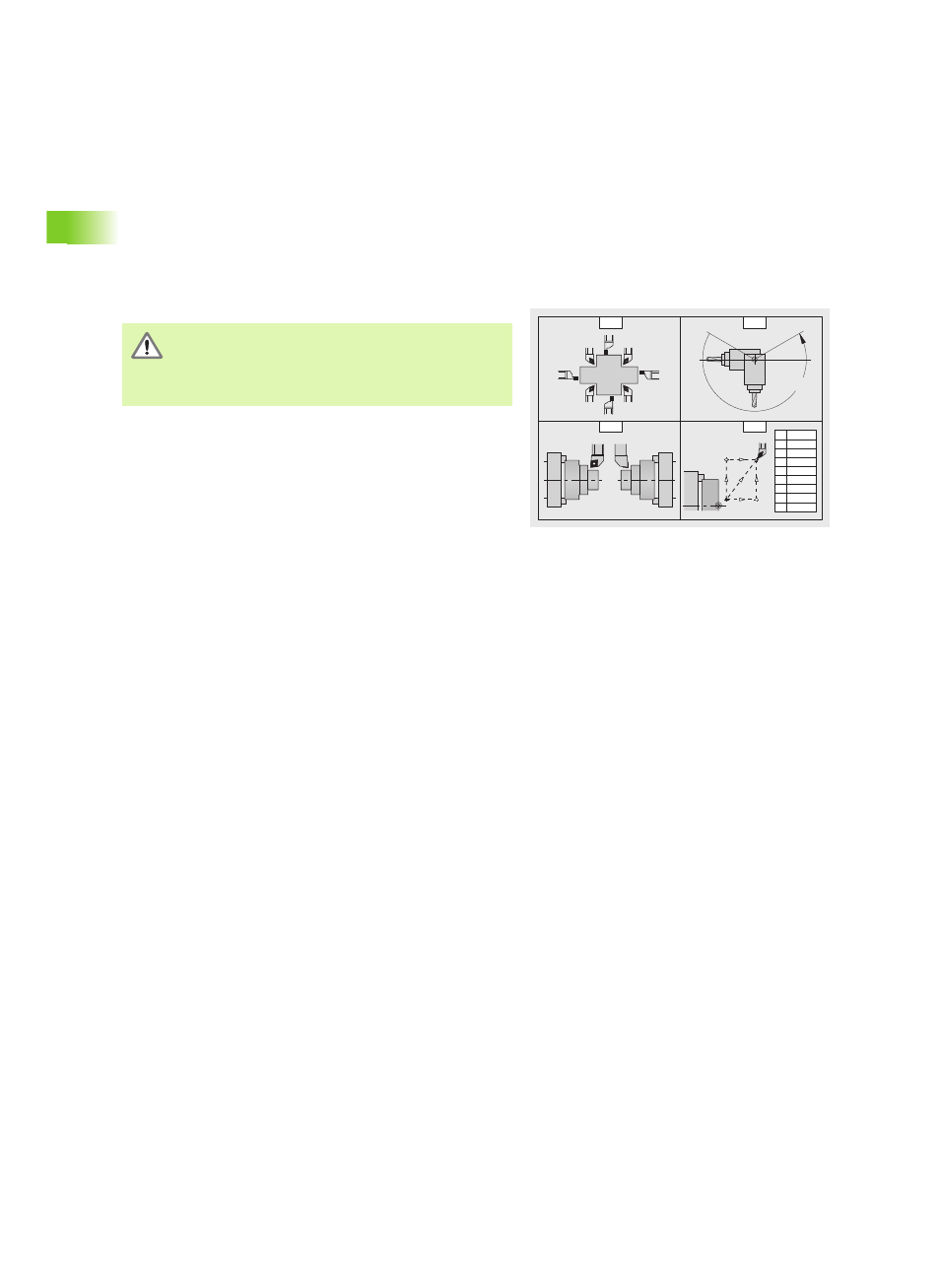

Положение режущей кромки инструмента (см. рисунок).
Положения инструментов 1, 3, 5, 7: для инструментов
для черновой и чистовой обработки и грибообразных
инструментов (нейтральные инструменты
распознаются по углу в плане)
Положения инструментов 2, 4, 6, 8: для нарезных и
резьбонарезающих инструментов ("левый" или
"правый" инструмент определяется в данных
инструментов)
B
Угол оси В. Угол наклона оси В.
C
Угол коррекции положения при работе с токарными
инструментами
0°: "нормальное" положение инструмента
180°: положение инструмента "над головкой"
D
Аддитивная коррекция (1..16). Активирует аддитивную
коррекцию. Аддитивная коррекция деактивируется при
следующей смене инструмента (см. G149).
