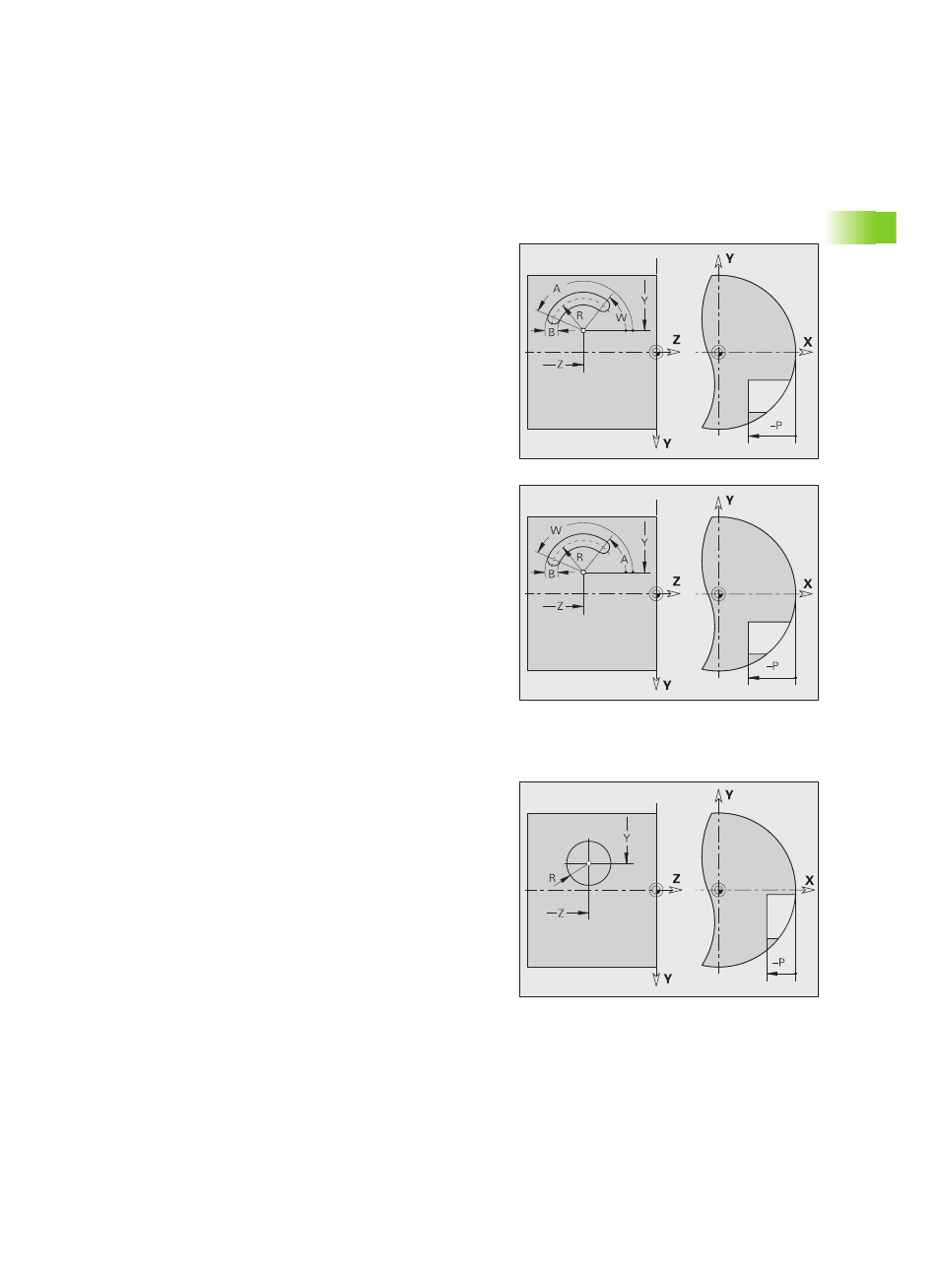

Круглая канавка G382/G383-Geo
G382/G383 определяет круглую канавку в плоскости YZ.
G382: круглая канавка по часовой стрелке
G383: круглая канавка против часовой стрелки
Полная окружность G384-Geo
G384 определяет полную окружность в плоскости YZ.
Параметры
Y
Центр кривизны канавки
Z
Центр кривизны канавки
X
Отсчетный диаметр
Ввод отсутствует: "Х" из секционного кода
"Х" из G381 перезаписывает "Х" из секционного кода
R
Радиус; привязка: траектория средней точки канаки
A
Начальный угол; привязка: ось X (по умолчанию:0°)
W
Конечный угол; привязка: ось X (по умолчанию:0°)
B
Ширина канавки
P
Глубина кармана (по умолчанию: "P" из G308)
Параметры
Y
Центр окружности
Z
Центр окружности
X
Отсчетный диаметр
Ввод отсутствует: "Х" из секционного кода
"Х" из G381 перезаписывает "Х" из секционного кода
R
Радиус окружности
P
Глубина кармана (по умолчанию: "P" из G308)
