1.6 DIN PLUS:
ко
н
тур
в
пл
о
ск
о
сти
XZ

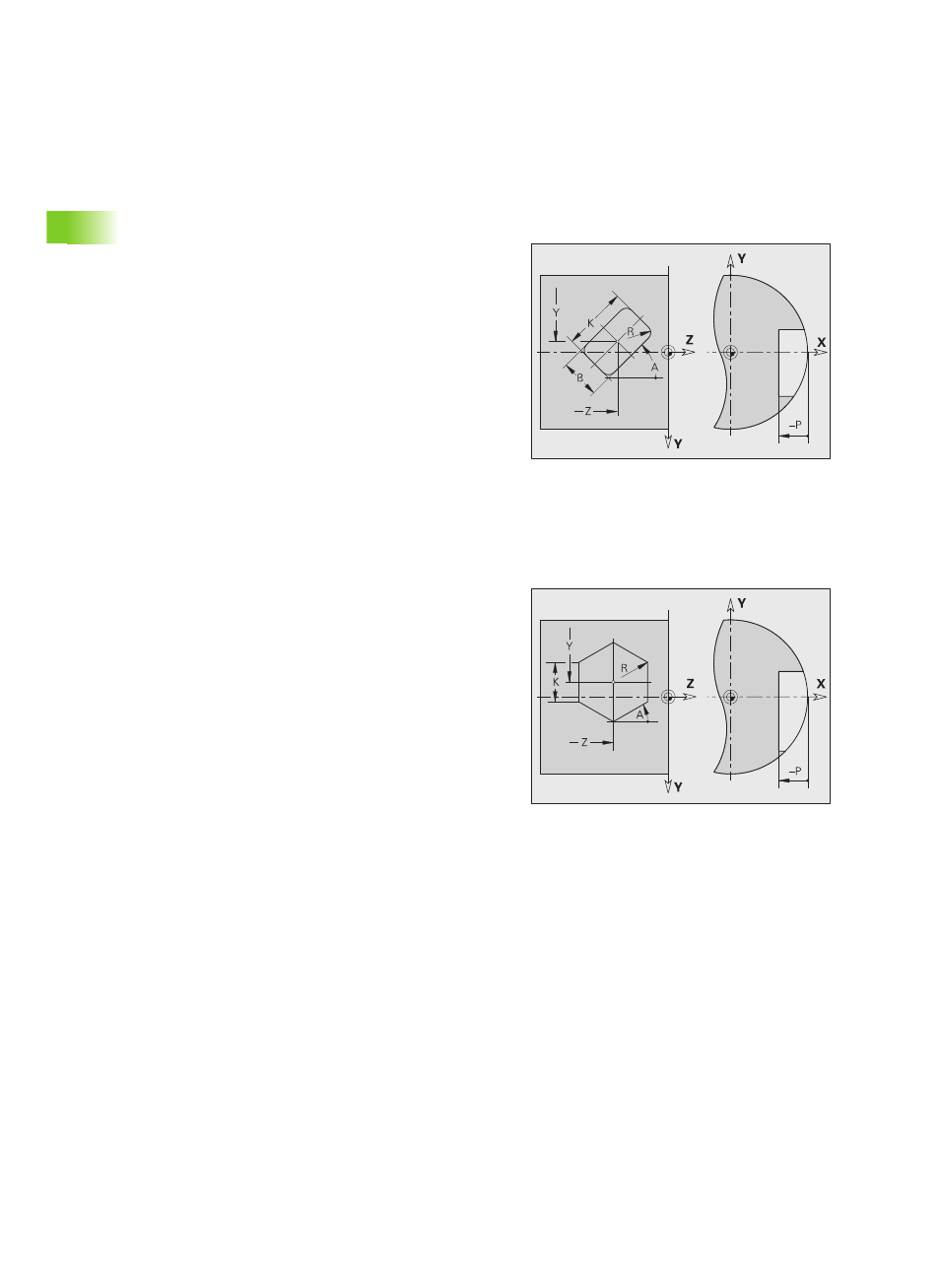

Прямоугольник G385-Geo
G385 определяет прямоугольник в плоскости YZ.
Правильный многоугольник G387-Geo
G387 определяет правильный многоугольник в плоскости YZ.
Параметры
Y
Центр прямоугольника
Z
Центр прямоугольника
X
Отсчетный диаметр
Ввод отсутствует: "Х" из секционного кода
"Х" из G381 перезаписывает "Х" из секционного кода
A
Угол между продольной осью и осью Z (по умолчанию: 0°)
K
Длина прямоугольника
B
(Высота) ширина прямоугольника
R
Фаска/скругление (по умолчанию:0)
R>0: радиус скругления
R<0: ширина фаски
P
Глубина кармана (по умолчанию: "P" из G308)
Параметры
Y
Центр многоугольника
Z
Центр многоугольника
X
Отсчетный диаметр
Ввод отсутствует: "Х" из секционного кода
"Х" из G381 перезаписывает "Х" из секционного кода
Q
Количество граней (Q >= 3)
A
Угол к оси Z (по умолчанию: 0°)
K
Длина грани
K>0: длина грани
K<0: внутренний диаметр
R
Фаска/скругление – по умолчанию: 0
R>0: радиус скругления
R<0: ширина фаски
P
Глубина кармана (по умолчанию: "P" из G308)
