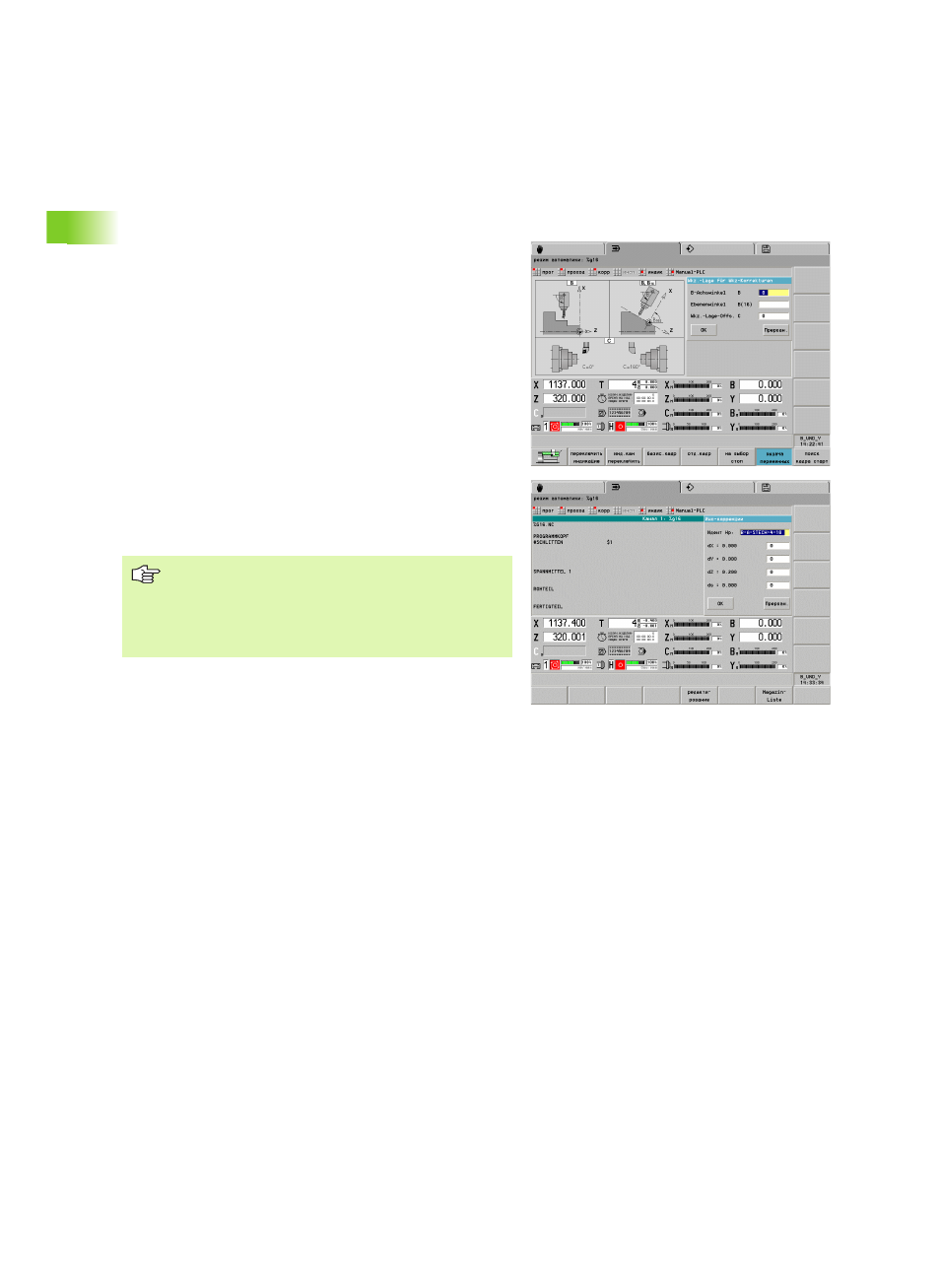

Коррекция в автоматическом режиме
Коррекция инструмента: определите коррекционные значения с
актуальным углом наклона оси В и углом положения инструмента.
Система управления пересчитает размеры до положения В=0 и
сохранит их в банке данных инструментво.
U
Выберите в автоматическом режиме управления
"Корр(екция) > Корр. инструмента". Система
управления откроет диалоговое окно "Положение
инстр. для коррекции инстр.".
U
Введите параметры и закройте диалоговое окно
U
Система управления отобразит в диалоговом окне
"Коррекция инстр." коррекционные значения,
относящиеся к углу оси В, указанному ранее в
диалоговом окне.
U
Ввод новых значений коррекции
Система управления показывает в поле "Т" (индикатор станка)
коррекционное значения, относящиеся к актуальному углу оси В и
углу положения инструмента.
Дополнительные корректировки не зависят от данных
инструментов. Корректировки действуют в направлении X, Y и Z.
Поворот оси В не оказывает влияния на дополнительные
корректировки.
CNC PILOT сохраняет коррекционные значения для
инструментов вместе с другими инструментальными
данными в банке данных.
При повороте оси В CNC PILOT учитывает значения
коррекции для инструментов при расчете положения
вершины инструмента.
