Программирование движений инструмента в
формате DIN/ISO
Для программирования кадра следует выбрать функциональную
клавишу DIN/ISO на алфавитной клавиатуре. Для получения
соответствующего G-кода можно также использовать серые
клавиши функции траектории.

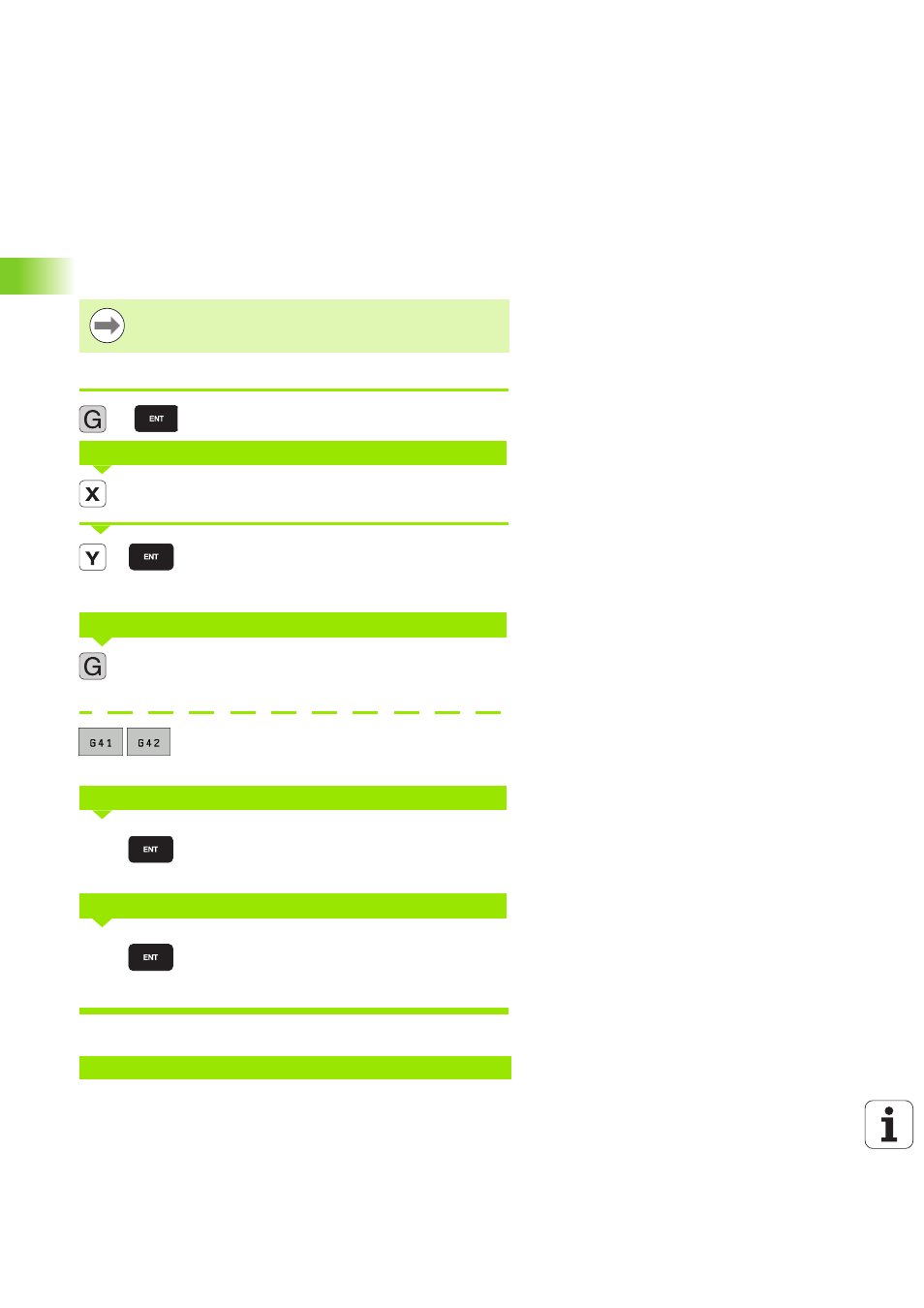

Пример кадра позиционирования
Открытие кадра
Введите целевую координату для оси X
Введите целевую координату для оси Y, с
помощью клавиши ENT перейдите к следующему
вопросу
Перемещение без поправки на радиус
инструмента: подтвердите клавишей ENT или
Перемещение с левой или с правой стороны от
запрограммированного контура: выберите G41
или G42 с помощью Softkey
Для этого движения по траектории подача 100
мм/мин, клавишей ENT перейдите к следующему
вопросу
Дополнительная функция M3 “включить
шпиндель”, при нажатии клавиши ENT система
ЧПУ завершит этот диалог
В окне программы отобразится строка:
Обратите внимание на то, чтобы была активирована
функция написания с прописной буквы.
КООРДИНАТЫ?
ТРАЕКТОРИЯ ЦЕНТРА ФРЕЗЫ
ПОДАЧА F=?
ДОПОЛНИТЕЛЬНАЯ ФУНКЦИЯ M?
N30 G01 G40 X+10 Y+5 F100 M3 *
