306 Программирование: дополнительные функции
10.3
Д
о
по
лнительные
ф
ункции
для
вв
о
д
а
к
оор
динат
Процедура работы с M92 – точка привязки станка
Если координаты в кадрах позиционирования должны относиться
к точке привязки станка, следует ввести в эти кадрах M92.
Действие
M91 и M92 действуют только в тех кадрах программы, в которых
M91 или M92 были заданы.
M91 и M92 действуют в начале кадра.
Точка привязки заготовки
Если координаты всегда должны относиться к нулевой точке
станка, то назначение координат точки привязки дя одной оси или
нескольких осей может быть заблокировано.
Если назначение координат точки привязки заблокировано для
всех осей, ЧПУ прекращает показывать клавишу Softkey НАЗНАЧ.
КООРД. ТОЧКИ ПРИВЯЗКИ в режиме работы "Ручное
управление".

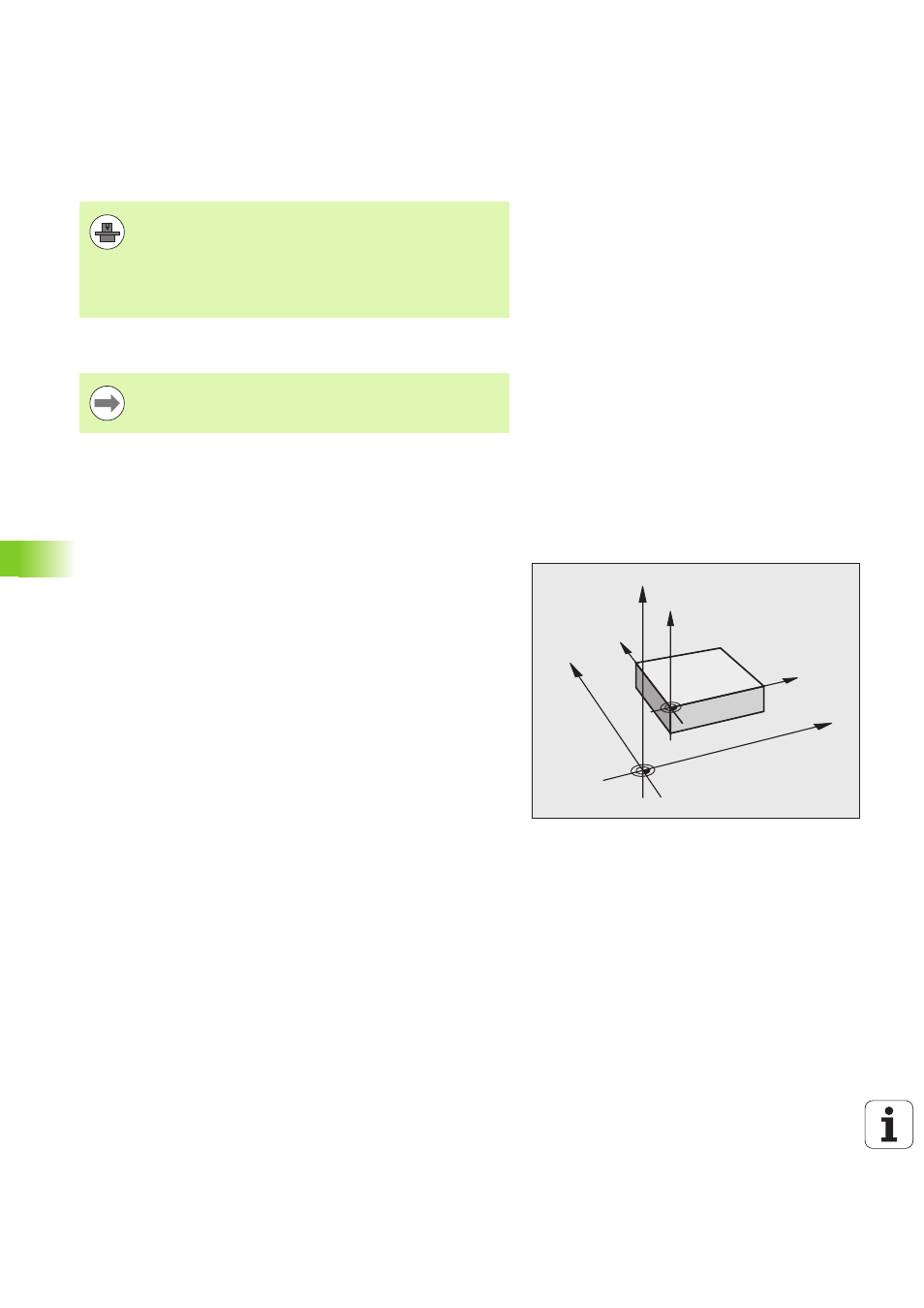

На иллюстрации показана система координат с нулевой точкой
станка и нулевой точкой заготовки.
M91/M92 в режиме работы “Тест программы”
Чтобы графически моделировать движения M91/M92, следует
активировать контроль рабочего пространства и отобрзить
заготовку относительно установленной точки привязки, смотри
„Изображение заготовки в рабочем пространстве”, страница 546.
Кроме нулевой точки станка производитель станка
может задать другую фиксированную позицию станка
(точку ривязки станка).
Производитель станка может установить для каждой
оси расстояние от точки привязки станка до нулевой
точк станка (см. инструкцию по обслуживанию станка).
ЧПУ правильно выполняет поправку на радиус также с
M91 или M92. Тем не менее, длина инструмента при
этом не учитывается.
Z
X
Y
Z
Y
X
M
