HEIDENHAIN iTNC 530 335
11
.2
Дина
миче
ск
ий
ко
н
тр
о
л
ь
ст
о
л
кнов
ений
(
ПО
-опция
)

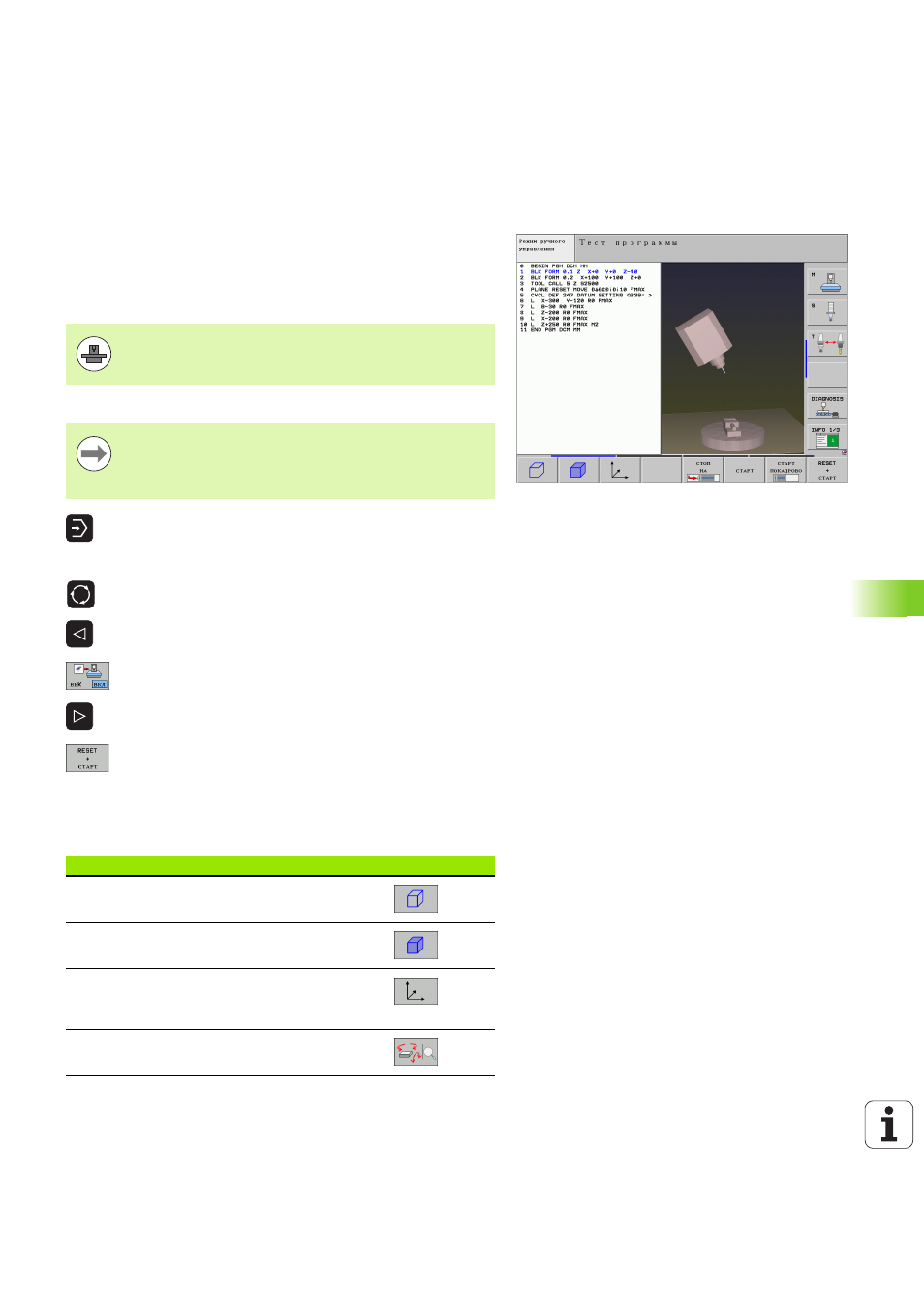

Контроль столкновений в режиме работы
"Тест программы"
Применение
С помощью этой функции можно уже перед отработкой выполнить
проверку возможности столкновения.
Условия
Выполнение теста на столкновение
U Выберите режим работы "Тест программы"
U Выберите программу, в которой необходимо
провести проверку возможности столкновения
U Выберите разделение экрана дисплея
ПРОГРАММА+КИНЕМАТИКА или КИНЕМАТИКА
U Дважды переключите панель Softkey
U Установите "проверку возможности столкновения"
в положение ВКЛ
U Дважды переключите обратно панель Softkey
U Запустите тест программы
Удерживая нажатой правую кнопку мыши, можно поворачивать
общий вид объектов столкновения. С помощью Softkey мжно
выбирать между различными режимами графического
представления:
Чтобы обеспечить возможность выполнения
графического теста моделирования, данная функция
должна быть активирована производителем станков.
Точка привязки для теста на столкновение задается в
MOD-функции "Заготовка в рабочем пространстве"
(смотри „Изображение заготовки в рабочем
пространстве” на странице 546)!
Функция Softkey
Переключение между контурной и объемной
моделями представления
Переключение между объемной и прозрачной
моделями представления
Индикация/выключение систем координат,
возникающих при преобразованиях в описании
кинематики
Функции для поворота, вращения и
масштабирования
