5.2 Параметры инструмента
Условия выполнения коррекции инструмента
Как правило, координаты движения по траектории
программируются в соответствии с размерами заготовки,
приведенным на чертеже. Чтобы система ЧПУ могла рассчитать
траекторию центра инструмента, и, следовательно, выолнить
коррекцию инструмента, нужно ввести длину и радиус каждого
применяемого инструмента.
Параметры инструментов можно вводить либо с помощью
функции G99 непосредственно в программе, либо отдельно в
таблице инструментов. При табличном вводе параметров
инструентов можно ознакомиться с прочими соответствующими
конкретному инструменту параметрами. Система ЧПУ учтывает
все введенные данные во время выполнения программы
обработки.
Номер инструмента, название инструмента
Каждый инструмент обозначен номером от 0 до 32767. При
работе с таблицами инструментов можно дополнительно
присваивать инструментам названия. В названии инструмента
допускается не более 16 знаков.
Инструмент с номером 0 определен как нулевой инструмент и
имеет длину L=0 и радиус R=0. В таблицах инструменто
инструменту T0 также следует присвоить L=0 и R=0.

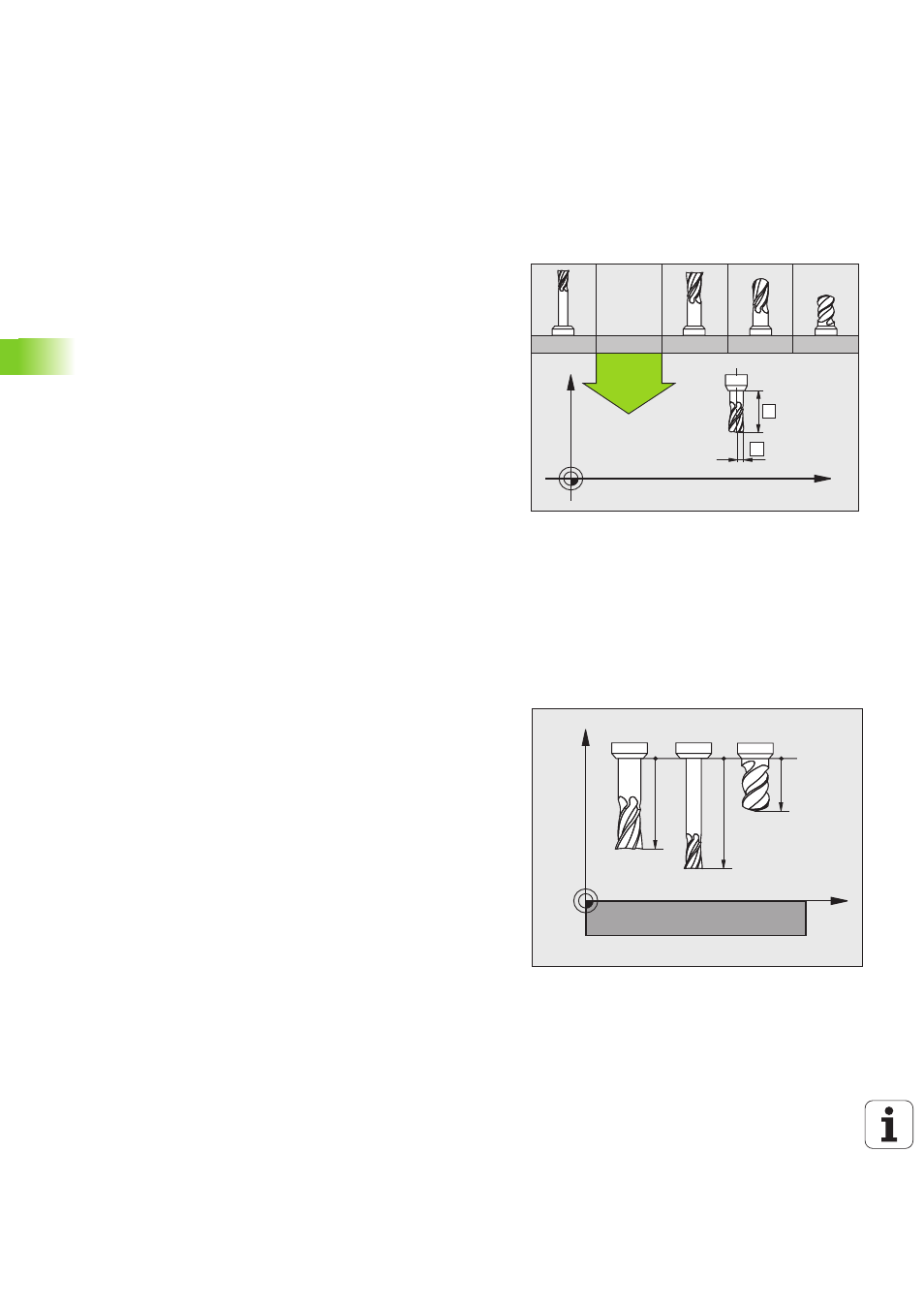

Длина инструмента L
Длину инструмента L в большинстве случаев следует вводить в
качестве абсолютной длины относительно точки ривязки
инструмента. Системе ЧПУ необходима общая длина
инструмента для различных функций, связанных с многоосевой
обработкой.
Радиус инструмента R
Радиус инструмента R вводится напрямую.
Z
X
1
18
13
12
8
R
L
8
Z
X
L3
L2
L1
