HEIDENHAIN iTNC 530
395

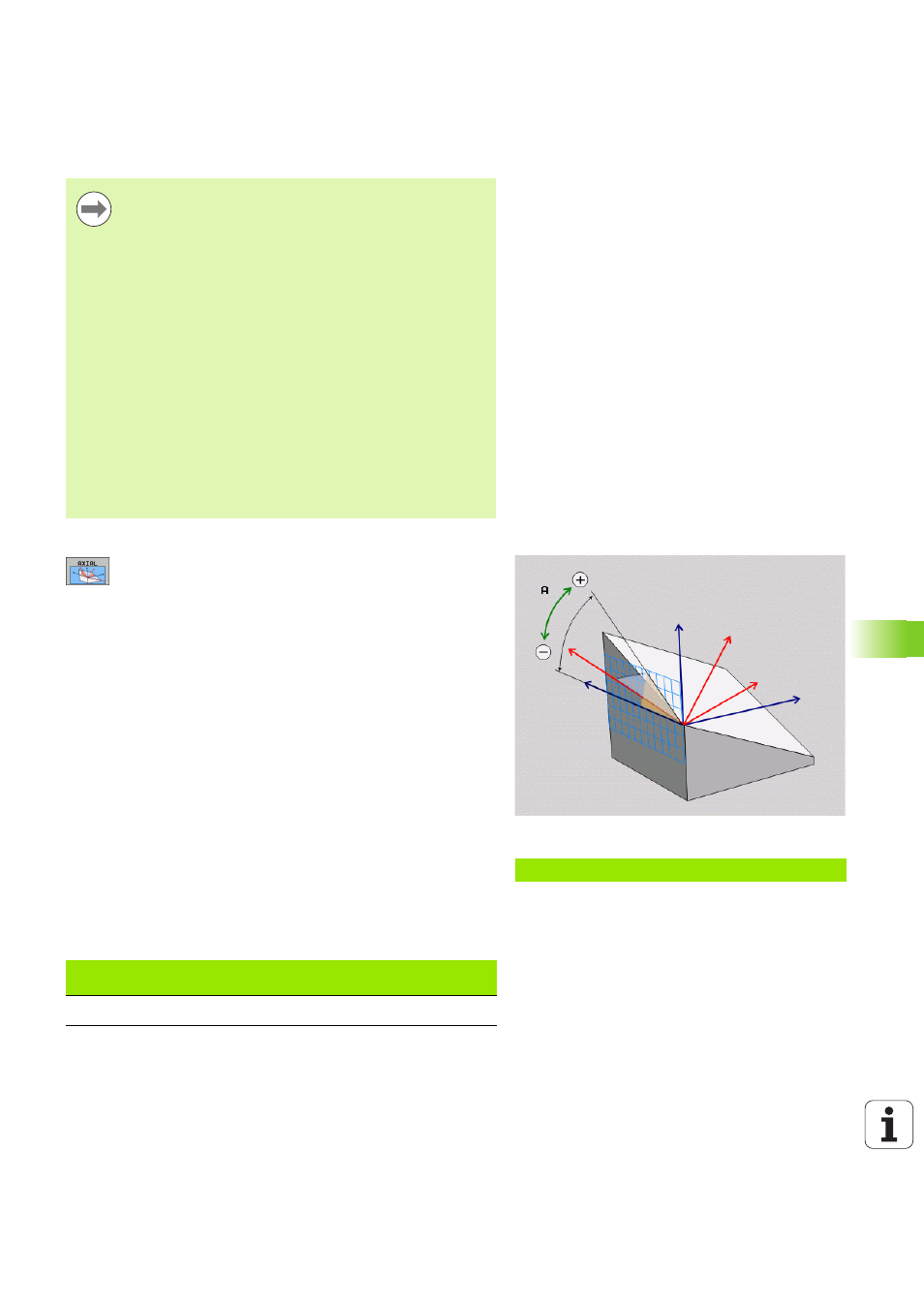

12.2 PLANE-
фу
н
кц
и
я
:
пов
оро
т
пл
о
ск
о
сти
обрабо
тки
(
ПО
-опция
1)
Параметры ввода
U
Межосевой угол A?: межосевой угол, на
который должна быть повернута ось A. Если
введены инкрементные значения, то это угол,
на который следует далее поворачивать ось
А из ее текущей позиции. Диапазон ввода: от
-99 999,9999° до +99 999,9999°
U
Межосевой угол В?: межосевой угол, на
который должна быть повернута ось В. Если
введены инкрементные значения, то это угол,
на который следует далее поворачивать ось
В из ее текущей позиции. Диапазон ввода: от
-99 999,9999° до +99 999,9999°
U
Межосевой угол С?: межосевой угол, на
который должна быть повернута ось С. Если
введены инкрементные значения, то это угол,
на который следует далее поворачивать ось
С из ее текущей позиции. Диапазон ввода: от
-99 999,9999° до +99 999,9999°
U
Продолжите работу, перейдя к свойствам
позиционирования (смотри „Задать процедуру
работы PLANE-функции при позиционировании”
Используемые сокращенные обозначения
Внимательно прочтите перед началом
программирования
Следует вводить только те межосевые углы, которые
фактически существуют на данном станке, в
противном случае ЧПУ выдаст сообщение об ошибке.
Определенные с помощью PLANE AXIAL координаты
осей вращения действуют модально. Многократные
определения дополняют друг друга, инкрементны
вводы допускаются.
Для сброса функции PLANE AXIS следует
использовать функцию PLANE RESET. Сброс путем
ввода 0 не деактивирует функцию PLANE AXIAL.
Функции SEQ, TABLE ROT и COORD ROT не
действуют в сочетании с PLANE AXIS.
Описание параметров для процедуры работы при
позиционировании: Смотри „Задать процедуру работы
PLANE-функции при позиционировании”,
Példa: NC-кадр
5 PLANE AXIAL B-45 .....
Сокращенное
обозначение
Значение
AXIAL
англ. axial = осевой
