Первые шаги в работе с системой iTNC 530
1.3
Программиров
ание
перв
ой
части

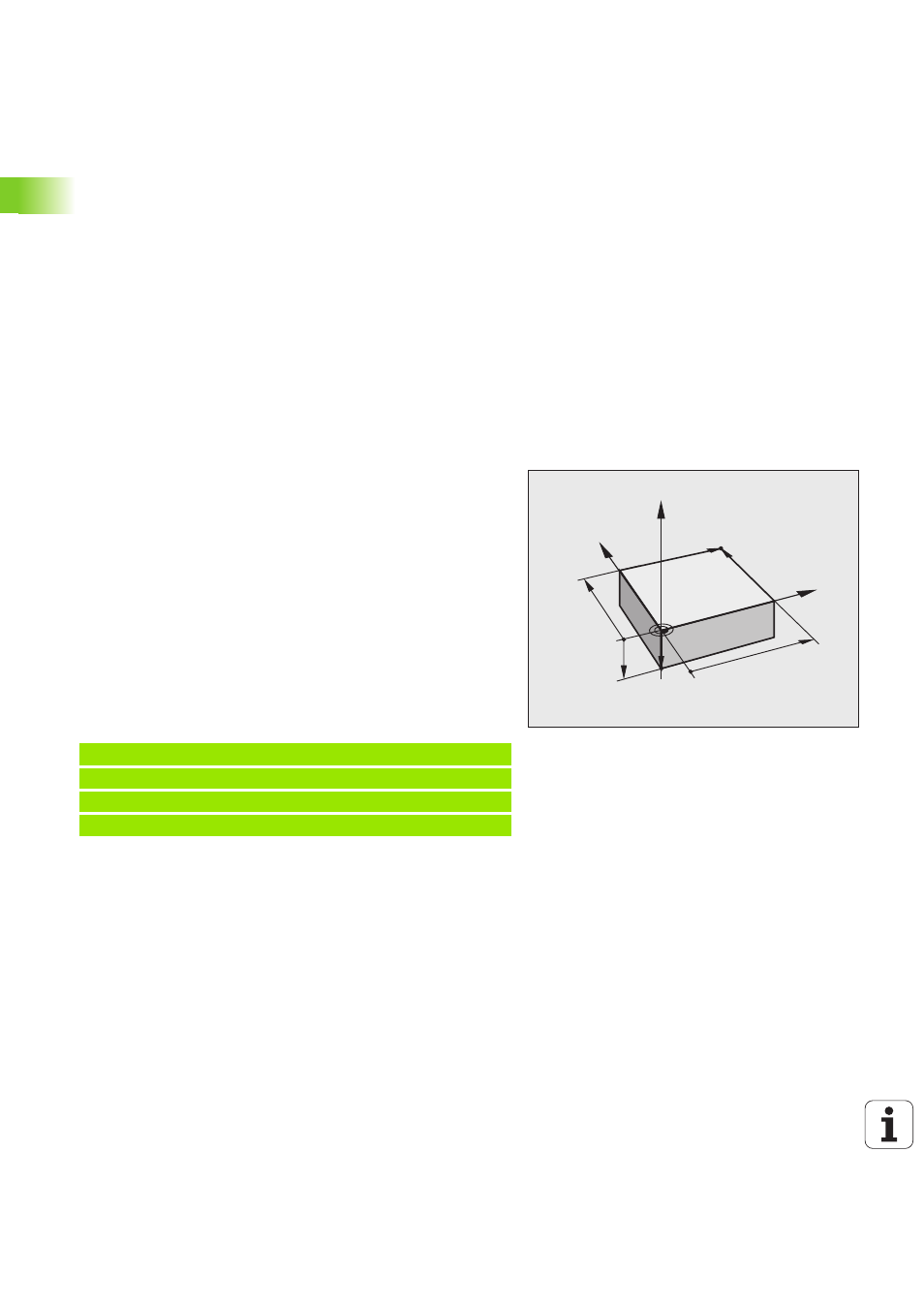

Определение заготовки
Сразу после того, как будет открыта новая программа, ЧПУ
запустит диалоговое окно ввода определения заготовки. В
качестве определения заготовки всегда используется
параллелепипед, для которого задаются MIN- и MAX-тока
относительно выбранной точки привязки.
После открытия оператором новой программы ЧПУ
автоматически вводит определение заготовки и запрашивает
необходимые данные заготовки:
U
Ось шпинделя Z - плоскость XY?: введите активную ось
шпинделя. G17 записывается как предварительная настройка,
назначается клавишей ENT
U
Координаты?: введите наименьшую X-координату заготовки
относительно точки привязки, например, 0; подтвердите
клавишей ENT
U
Координаты?: введите наименьшую Y-координату заготовки
относительно точки привязки, например, 0; подтвердите
клавишей ENT
U
Координаты?: введите наименьшую Z-координату заготовки
относительно точки привязки, например, - 40; подтвердите
клавише ENT
U
Координаты?: введите наибольшую X-координату заготовки
относительно точки привязки, например, 100; подтвердите
клавишей ENT
U
Координаты?: введите наибольшую Y-координату заготовки
относительно точки привязки, например, 100; подтвердите
клавишей ENT
U
Координаты?: введите наибольшую Z-координату заготовки
относительно точки привязки, например, 0; подтвердите
клавишей ENT ЧПУ завершает диалог
Примеры NC-кадров
Подробная информация по данной теме
Определение заготовки: (смотри страница 96)
Y
X
Z
MAX
MIN
-40
100
100
0
0
%NEU G71 *
N10 G30 G17 X+0 Y+0 Z-40 *
N20 G31 X+100 Y+100 Z+0 *
N99999999 %NEU G71 *
