HEIDENHAIN iTNC 530 225
7.1
Обрабо
тка
DXF-
файл
ов
(
ПО
-опция
)

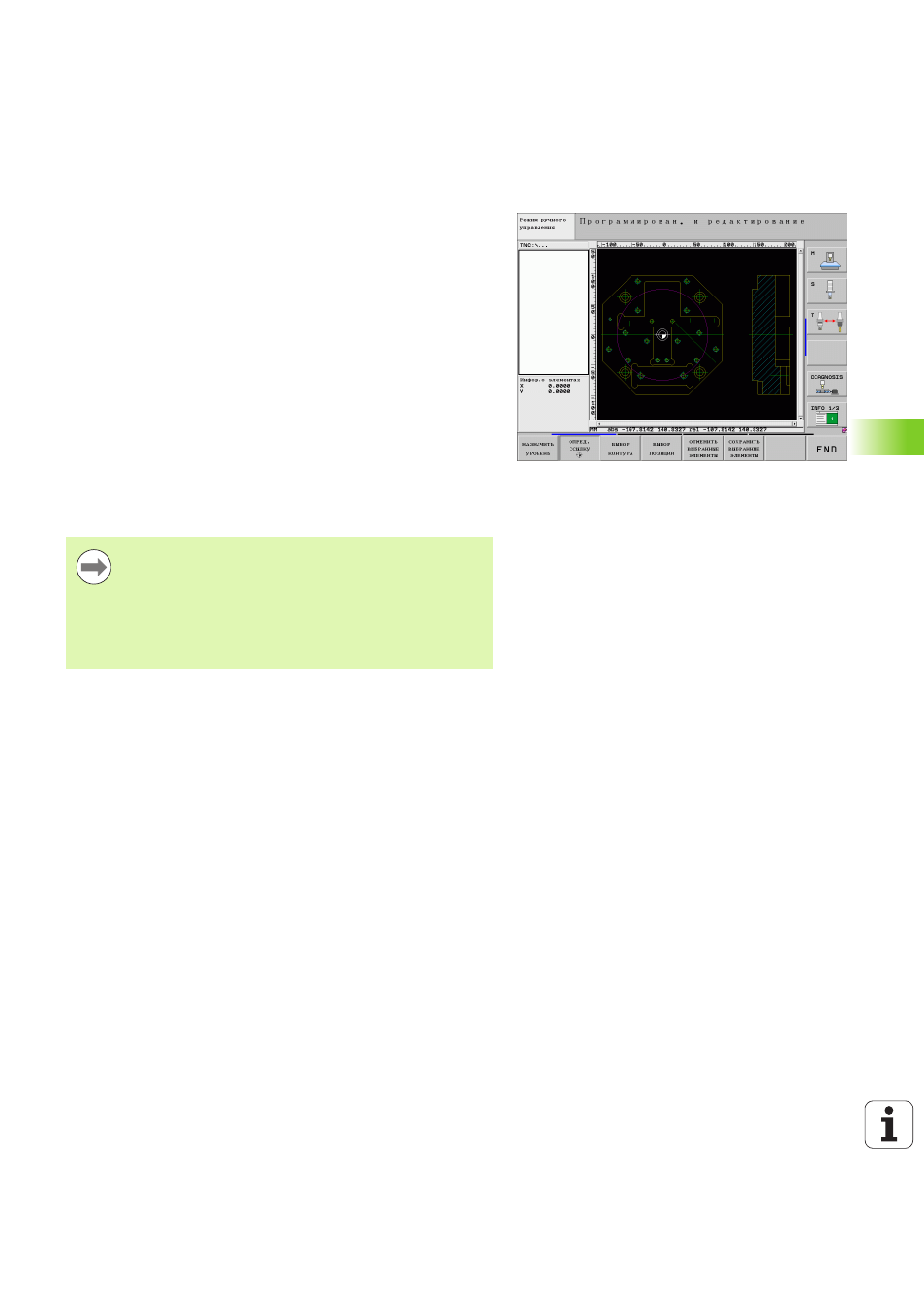

Определение точки привязки
Нулевая точка чертежа в DXF-файле не всегда расположена так,
что ее можно использовать непосредственно в качестве точки
привязки для заготовки. Поэтому в системе ЧПУ предусмотрена
функция, позволяющая щелчком мыши на соответствующем
элементе смещать нулевую точку чертежа в другое место, если
это является целесообразным.
Точку привязки можно задавать в следующих местах:
„ в начальной и конечной точках или в центре прямой
„ в начальной или конечной точке дуги окружности
„ в месте перехода квадрантов или в центре полного круга
„ в точке пересечения
„ прямая – прямая, даже если точка пересечения лежит на
продолжении соответствующих прямых
„ прямая – дуга окружности
„ прямая – полный круг
„ окружность – окружность (независимо от того, используется
ли полный круг или его часть)
Для задания точки привязки следует воспользоваться
сенсорной панелью ввода Touch-Pad на клавиатуре
ЧПУ или поключенной через USB-порт мышью.
Точку привязки можно изменять также и после выбора
контура. Система ЧПУ рассчитывает фактические
данные вбранного контура лишь после его сохранения
в программе контура.
