Инструкция по эксплуатации HEIDENHAIN iTNC 530 (340 49x-05) ISO programming
Страница 391
HEIDENHAIN iTNC 530
391
12.2 PLANE-
фу
н
кц
и
я
:
пов
оро
т
пл
о
ск
о
сти
обрабо
тки
(
ПО
-опция
1)
Определение плоскости обработки с
помощью трех точек: PLANE POINTS
Применение
Плоскость обработки можно однозначно определить, указав три
произвольные точки - от P1 до P3 - данной плоскости. Этот
вариант реализован в функции PLANE POINTS.
+X
+Y
+Z
P1
P2
P3
Внимательно прочтите перед началом
программирования
Отрезок, соединяющий точку 1 и точку 2, задает
направление наклоненной главной оси (оси X, где ось
Z - ось инструмента).
Направление наклонной оси инструмента
определяется через положение 3-й точки по
отношению к отрезку, соединяющему точку 1 и точку 2.

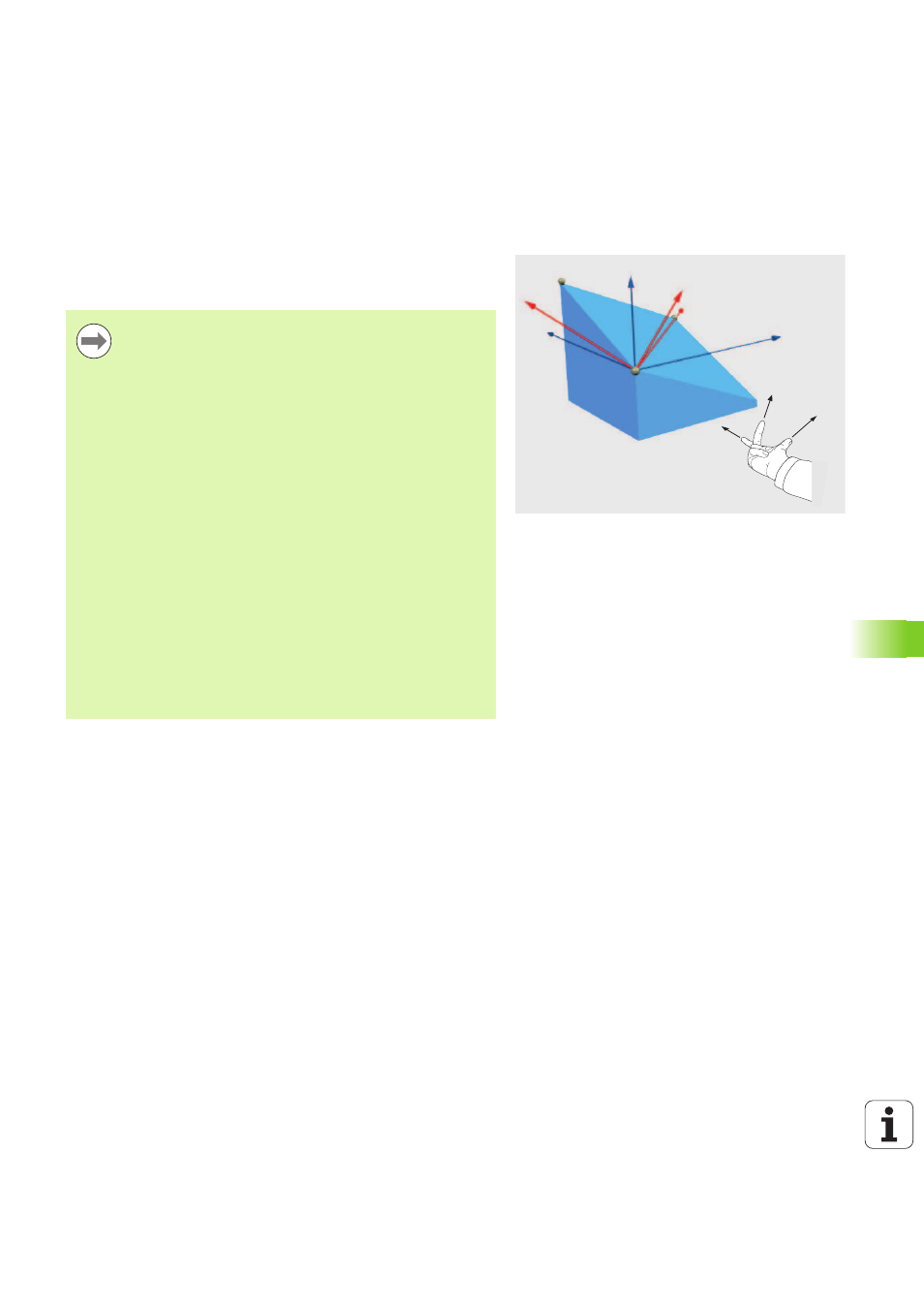

Согласно правилу правой руки (большой палец = ось
X, указательный палец = ось Y, средний палец = ось Z,
см. илл. справа вверху) действительно следующее:
большой палец (ось X) указывает направление т точки
1 к точке 2, указательный палец (ось Y) параллелен
наклонной оси Y в направлении к точке 3. В таком
случе средний палец указывает направление
наклонной оси инструмента.
Эти три точки определяют наклон плоскости.
Положение активной нулевой точки система ЧПУ не
меняет.
Описание параметров для процедуры работы при
позиционировании: Смотри „Задать процедуру работы
